ראלף סמלינג, Molex
מערכת המחברים Impact של חברת Molex ממשיכה להתפתח ולהתרחב עם הוספתן של גרסאות העכבה (אימפדאנס) 85 אוהם ו- 100 אוהם, וכן עם קונפיגורציה ניצבת ללוח ביניים (midplane).
חברת Molex הציגה לא מכבר את המחבר Orthogonal Direct (חיבור ישיר בניצב) מתוך סדרת Impact, אשר מבטל לחלוטין את הצורך בלוח ביניים. כרטיסי בת שמחוברים בכיוון ניצב מתחברים באופן ישיר ביניהם, ובכך מקטינים למינימום ערב דיבור (crosstalk), הנחתה, ועיוותי skew שקשורים ללוחות אם.
מערכת המחברים הסטנדרטיים בסדרת Impact עבור לוחות אם מספקת העברת נתונים בקצב המגיע עד 25 ג’יגה-סיביות בשנייה, והיא מתאפיינת ברשת פשוטה של 1.90 מ”מ 1.35 מ”מ בלוח האם וגם בלוח הבת, ובכך מרחיבה את גמישות הניתוב במעגלים המודפסים, תוך כדי הקטנת המורכבות והפחתת העלויות. המוצרים כוללים גם טכנולוגיה של תמסורת בצימוד קצה רחב (broad edge coupled) אשר מאפשרת ערב דיבור נמוך ורוחב פס גבוה, במקביל לצמצום עד למינימום של השונות בביצועי הערוצים שנוצרת בין כל זוגות החיבורים ההפרשים שבתוך המערכת.
הדרישה הגוברת ממערכות של מחברים בתחומי ציוד הדור הבא של שרתים, מערכות אחסון ורישות נתונים, ביצועי ערוצים משופרים והקירור הנדרש, מעמידה אתגרים קשים והולכים בפני ארכיטקטורות של ציוד עם לוחות אם ועם לוחות ביניים.
מערכת המחברים ל- 25 ג’יגה-סיביות בשנייה מסדרת ImpactTM של Molex כוללת כבר היצע רב תכליתי, הנחשב לאחד הנרחבים ביותר בשוק, והוא מקיף טווח רחב החולש על פתרונות שבמתפרשים מלוחות אם רגילים, לוחות ניצבים, Mezzanine, coplanar, דרך עכבה של 100 אוהם או 85 אוהם ועד לפתרונות של כבלים. התוספת האחרונה להיצע זה היא (OD (Orthogonal Direct בסדרה Impact של Molex, הבאה לתת מענה טוב יותר לדרישות של הדור הבא.
בניגוד לפתרונות בארכיטקטורות ציוד רגילות וניצבות, אשר בהם מחסומי זרימת אוויר של לוח האם?? ולוח הביניים מגבילים את ביצועי הקירור או מגדילים את המורכבות, מערכת OD (חיבור ישיר בניצב) בסדרה Impact – לא רק שהיא משפרת את זרימת האוויר במערכת, היא גם מקטינה את מגבלות הביצועים על ידי ביטול חיבורים בין לוח האם ולוח הביניים.

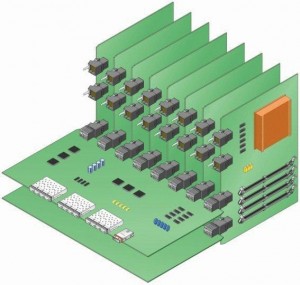

- ארכיטקטורה של לוח ביניים ניצב

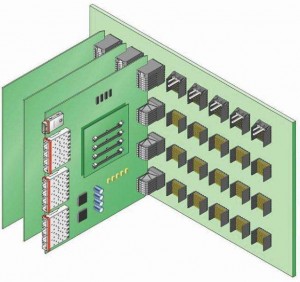

- ארכיטקטורה רגילה של לוח אם
מערכות חיבור ישיר בניצב (OD) מתוכננות לחבר באופן ישיר מעגלים מודפסים באמצעות מעגל בת אחד. טכנולוגיית Impact לחיבור ישיר בניצב, המספקת אופציות של 3 עד 6 זוגות, תומכת בקצבי נתונים מהירים של 25 ג’יגה-סיביות בשנייה ומבטלת באופן משמעותי את המגבלות של זרימת אוויר, ערב דיבור וקיבול בערוצים מהירים, אשר נוצרים כתוצאה מזרמים בשכבות של לוחות אם ושל לוחות ביניים.

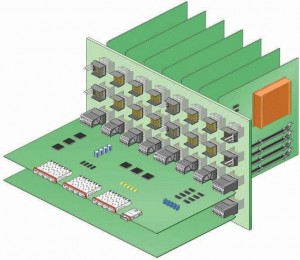

- חיבור ישיר ללא לוח ביניים

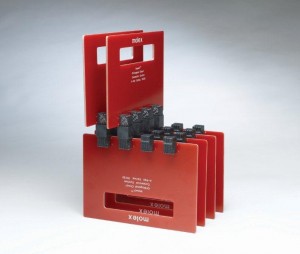

- חיבור ישיר ללא לוח ביניים
פתרון המחבר הישיר משפר את הצפיפות, את שלמות האותות ואת היתרונות במהירות הגבוהה של טכנולוגיית Impact ללא תוספת הכרוכה בעלות ובהרכבה באמצעות טכנולוגיית press fit. השילוב המתקיים בין ‘חיסכון במקום’ של מחבר זכר בזווית ישרה לחיבור ישיר לבין כרטיס בת מפשט את הנחת הרכיבים ואת ההרחבות.
מחברי החיבור הישיר בניצב בסדרת Impact של Molex משתמשים בשתי אפשרויות הצמדה תואמות פינים וב- 18 עד 72 זוגות חיבורים הפרשים לכל צומת ניצב. הקונפיגורציות של 3 עד 6 זוגות כוללות טווח שלם של אפשרויות עבור מעגלים מודפסים וממשקי חיבור. המערכת משפרת את ממשק החיבור של Impact אשר השימוש בו הוכח בשטח ומספק את כוח החיבור הנמוך ביותר בתעשיית לוחות האם באמצעות טכנולוגיה תואמת פינים – טכנולוגיה שרשומה כפטנט – על מנת לאפשר גמישות ואיזון בתכנון לקבלת ביצועי על בתחום המכני והחשמלי.
מערכת המחברים לחיבור ישיר בניצב בסדרת Impact של Molex, המתוכננת לעמוד בדרישות הביצועים של תקן 10GBASE-KR של IEEE ולהיות תואמת ל- stat eye של פורום הרישות הפנימי האופטי (OIF), מבטיחה תאימות מקצה לקצה. השימוש בכרטיסי ממשק קו (line card) קצרים יותר ובנתיבי אותות קצרים יותר של מודולי המיתוג והרשת בגודל 2.15 מ”מ 1.35 מ”מ בצד לוח האם מסוג Impact וגם בצד כרטיס הבת מסוג Impact מקטינים את המורכבות של הניתוב על המעגל המודפס ואת העלויות.

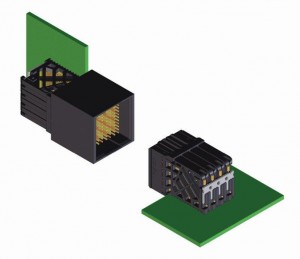

- חיבור ישיר בניצב
טכנולוגיית החיבור הישיר בניצב בסדרת Impact מבוססת על מבנה חיבור הזוגות ההפרשים בצימוד קצה רחב, זהה לזה המשמש בכל משפחת מוצרי ImpactTM. מבנה החיבור בצימוד קצה רחב של Impact הוא ממשק משולש עם שני קווי אותות שנלווה להם מבנה הארקה.
על ידי השימוש בצימוד קצה רחב זה עם המרחקים המדויקים שבין יחידות הסיכוך ומוליכי הזוגות ההפרשיים, חברת Molex יצרה מערכת מחברים – שהיא מהירה וכדאית מבחינת העלות שלה – עבור לוחות אם, מבלי שיהיה צורך להשתמש בחומרים פולימריים אקזוטיים. באופן כזה נוצרה מערכת מחברים ללוחות אם, בעלת יכולת של העברת אותות במהירויות המגיעות עד 25 ג’יגה-סיביות בשנייה ועם שולי ביטחון.
למערכת המחברים לחיבור ישיר בניצב עם 100 אוהם בסדרת Impact יש תאימות לאחור עם מחברי שקע של כרטיסי בת ללוחות ביניים בסדרת Impact של Molex, אשר יצאו לשוק בעבר.
