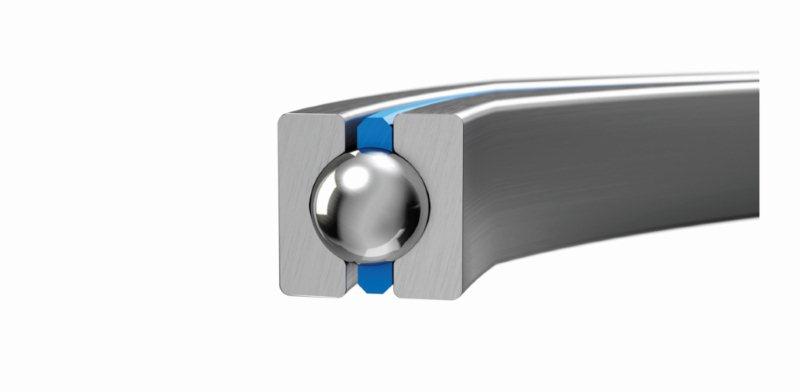

מאת: יואב כנפי / אמריקן אוויאשיין. חברת פרנקה מגרמניה FRANKE GmbH, פיתחה לאחרונה מיסב “צנום” (SLIM BEARING) מבוסס על עיקרון מיסב חוטים (wire race bearing), שעליו בנויים שאר מיסבי החברה. המיסב החדש, ממשפחת LEG8, מיצב עצמו כחלופה מעניינת בשוק המיסבים הגדולים. הפרופיל החדשני שלו (ראה תמונה) מאפשר גמישות בהתאמתו למערכת.
למיסבי החוטים ישנם יתרונות רבים
לכל מיסבי החוטים מתוצרת פרנקה יש דבר אחד משותף: פעילות הסיבוב אינה מתרחשת בין האלמנטים הסובבים לגוף המיסב, אלא הם מחליקים בקלות נגד חוטי ההחלקה.
עיקרון זה שפותח ע”י פרנקה נושא
יתרונות של:
מתן אפשרויות בלתי מוגבלות לתכנון תצורת ממשק המיסב למבנה שמסביב, במונחים של עיצוב ובחירת חומרים.
שימוש במבחר חומרים למבנה המעטה (enclosure) או לבידוד בין המיסב למעטה כגון: טפלון, פלסטיק, פליז
שימושים ליישומים רבים, בין השאר הגנה בפני תנאי סביבה, יציבות מבנית, חדרים נקיים ותעשיות מזון.
חיכוך מופחת המביא לחיסכון באנרגיה עד כדי 30% בהשוואה למיסבי חוטים מתחרים.
חומרים בעלי איכות גבוהה שפותחו
במחקרים אחרונים
חומרי הבנייה של מיסבים צריכים לכלול תכונות חומרים משופרים אם הם משמשים ליישומים של המחר. פרנקה משתמשת בתהליכי ציפוי חדישים שהוגדרו על ידי המשתמש – כאשר נדרשים לכך. התהליך מתייחס לציפוי כימי ופיזיקלי של טבעות החוטים והחיבורים על מנת לעמוד בדרישות המיוחדות.
כתוצאה מכך המיסבים עומדים בדרישות תנאי סביבה מחמירים ומאתגרים של: חדרים נקיים, ואקום, מערכות בחלל החיצון, מזון, תרופות ומערכות לאנרגיה סולרית.
בחירת חומר שימון (lubricant material) חדשני הוא מימד נוסף ל”תפירת” המיסב ליישום הנדרש. מיסבי פרנקה משמשים ביישומי חדרים נקיים, תעשיית מזון, חומרי שימון בתנאי ואקום, גריז בטמפרטורה נמוכה, עמידות באיכול כימי או חומרי שימון דביקים לשימוש תת מימי.
מודול לניארי
מיסב LEG8
פיתוחים מיוחדים לתעשיית הדמאה רפואית
סורקי CT למהירויות גבוהות של עד 300 סל”ד בקטרים גדולים של 1,500 מ”מ. במיסבים אלה משתמשים באלסטומרים מיוחדים.
היתרונות שהושגו:
סיבוב חלק
חיכוך נמוך
רעש אקוסטי נמוך במיוחד
הטבעת הפנימית מבודדת חשמלית מהטבעת החיצונית, האלסטומר מבודד את רעש המיסב ומפריד את המבנה מרעשים אלה.
סורקי מזוודות בנמלי תעופה משמשים בשורה כפולה של כדורי מיסב המוטים בזווית מתאימה (בחתך). סידור זה מאפשר עמידות בכוחות רדיאליים וציריים מוגברים, תוך כדי עמידה בדיוק הנדרש וכן בפעולה שקטה.
פיתוחים מיוחדים: חדרים נקיים
דרישות הביצועים ממיסבים המיועדים לחדרים נקיים, מכתיבות דרישות חמורות במיוחד ביחס לדרישות הסטנדרטיות.
לדוגמא: במכונות שבבים (wafer steppers) בתעשיית מיקרו אלקטרוניקה. שם באות לידי ביטוי דרישות קיצון של חדרים נקיים ובנוסף טמפרטורה גבוהה וואקום.
סגסוגת אלומיניום קלת משקל ובעלת חוזק גבוה עם ציפוי מיוחד, הותאמה ליישום זה. בנוסף, כדורים קרמיים, הוכיחו עמידות מצוינת לאיכול (קורוזיה).
חומר שימון ללא פליטת חלקיקים מבטיחים התאמה ליישומי חדר נקי.
פרנקה כ”שותף” לפיתוח
כל משימת פיתוח לציוד נע היא בעלת מאפיינים ייחודיים. הנסיון שנצבר בפרנקה לאורך 70 שנה בתכנון מיסבים, מאפשר לפרנקה להציע עצמו כשותף לפיתוח. במשימות טכנולוגיות חדשניות.
הפתרונות נבחנים (במידת הצורך) תוך שיתוף אוניברסיטאות ומכוני מחקר.
פרמטרים כגון שיעור העומס, קשיחות, התנגדות לסיבוב תכונות (features), בסיבוב, בחירת חומרים נלקחות בחשבון בפיתוח מיסבים מיוחדים, תוך כדי שיתוף הלקוח במטרה להשיג תאימות מירבית עם היישום המיוחד.
LEG8 הוא פיתוח
עיקבי של טכנולוגית מיסבי החוטים
במיסב זה אוחדו זוגות חוטים לחוט אחד. כלומר, המיסב בנוי עתה משני חוטים (במקום ארבעה). עיקרון הפעולה של 4 נקודות ממומש בפרופיל המיוחד של החוטים.
הדבר מאפשר התקנה וכיוונון פשוטים – כמו במיסבים רגילים, אבל ביתרון של עומס מוגדל. (ראה תמונה).
יתרונות LEG8
תכנון קומפקטי
הרכבה פשוטה
עמידה בעומס גדול יותר ושמירה על הדיוק שמקנות 4 נקודות מגע
זמין בקטרים “20 ÷”5.5
עד 50% חיסכון במחיר (לאותה יעילות) ממיסבים “צנומים” קונבנציונליים
שאלות נפוצות בקשר ליתרונות מחיר ושימוש במיסב החדש LEG8
מהם היתרונות במיסב LEG8?
ה-LEG8 הוא פיתוח חדש לחלוטין.הצלחנו לפתח מיסב חוטים קטן במיוחד שיכול לשמש כמיסב “צנום”, תוך הקניית היתרונות של מיסבי החוטים ה”רגילים”.
נא פרט היתרונות במיסב LEG8?
ה-LEG8 דומה במידותיו למיסבים צנומים של יצרנים אחרים, אבל עומד בעומסים גבוהים יותר הודות לעיקרון 4 הנקודות של פרנקה. המחיר האטרקטיבי מהווה יתרון נוסף. בקטרים מסוימים הוא יכול לרדת למחיר של 50% נמוך יותר ממיסבים דומים של המתחרים.
יש להתייחס אליו כמיסב רגיל שהוא כרטיס כניסה (entry level) לעולם מיסבי החוטים.הוא פשוט ונוח לשימוש ומשמש חלופה למיסבים קונבנציונאליים.
האם ניתן לומר שהמיסב LEG8 מיועד ללקוחות הרגישים למחיר?
כן. אנו מאמינים שהדרישה לסוג זה של מיסבים היא גדולה. כפי שצוין לעיל, מחיר המיסב יורד באחוזים ניכרים ככל שקוטרו עולה.
לאילו תעשיות מתאים ה-LEG8?
ה-LEG הוא גמיש בשימוש וניתן להתאימו (בגלל החוטים), לשימושים מגוונים. נציין מכונות אריזה, ליפוף (winding), תעשיית טקסטיל, מכונות רובוטיות וטכנולוגיה רפואית.
מהו סטטוס הייצור והמכירה של LEG8?
כל תהליכי הפיתוח והאימות נסתימו. החל מאמצע 2012 יוחל בשיווק ומכירה של המוצר.
מוצר חדש נוסף הוא מודול מנוע לינארי
(הנעה ישירה) מסוג FTH

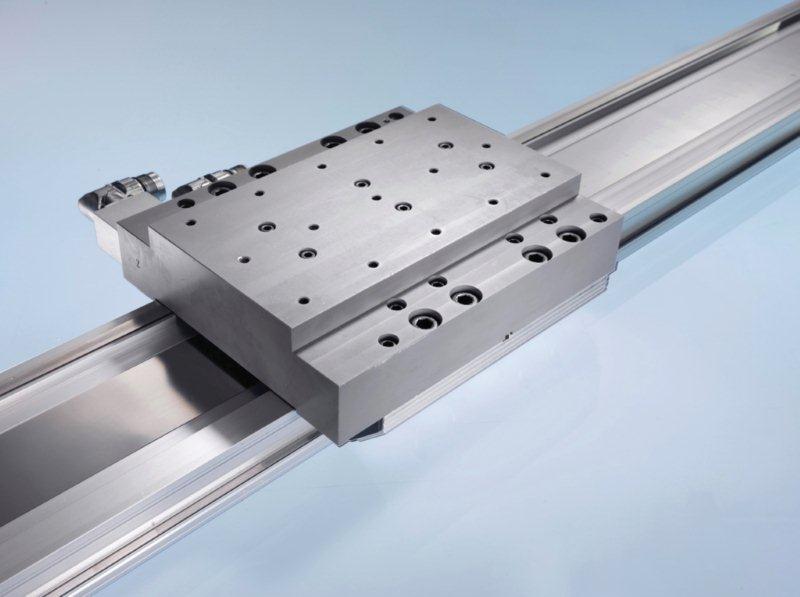

המודול הזה (ראה תמונה לעיל) החל להימכר בהצלחה. לקוחות רבים השתכנעו בביצועיו.
המודול מגיע למהירות קווית מירבית של 6 מ/שנ ותאוצה של 100 מ/שנ2.
הרולרים (מחליקים) האטומים מונעים מחומר שימון לדלוף החוצה. הודות לתיכנון קומפקטי ואינטגרטיבי, המערכות הלינאריות של פרנקה מיועדות מראש לעבוד בתעשיות נקיות כתעשיית מזון ובחדרים נקיים.
ניתן להשתמש בהם באופן מודולרי למערכות הנעה בדינמיות גבוהה.
