מאת: חברת Rohde&Schwarz
קצב דגימה גבוה וניתוח אותות דופק (pulse) אוטומטי הופכים את משפחת חיישני ההספק לפס רחב NRP-Z8x של
®Rohde&Schwarz למתאימים ביותר לביצוע ניתוחים במישור הזמן של אותות דופק של מכ”ם.
המשימה שלך
להתקנה, לשירות, לייצור ואף לשלב המחקר והפיתוח של ציוד מכ”ם, יש צורך בביצוע מדידות הספק. ניתוח של מעטפת ההספק חשוב במיוחד. את מדידת הפרמטרים של אותות הדופק – כגון הספק שיא והספק עליון, זמני עלייה וירידה, רוחב אות דופק וזמן המחזור של אות הדופק – יש לערוך בדיוק גבוה ובמהירות רבה.
המטרה היא לשחזר באופן מדויק את צורת אות הדופק של אות המכ”ם במישור הזמן. אפשר להגיע לכך רק אם גלאי ההספק יכול לעקוב אחר מעטפת האותות המשתנה במהירות.
לדוגמה, את שפות העלייה והירידה של אות דופק מכ”ם יש לתאר באופן מציאותי בסדר גודל של ננו-שניות על פני טווח דינמי רחב.
פתרון לבדיקות ומדידות

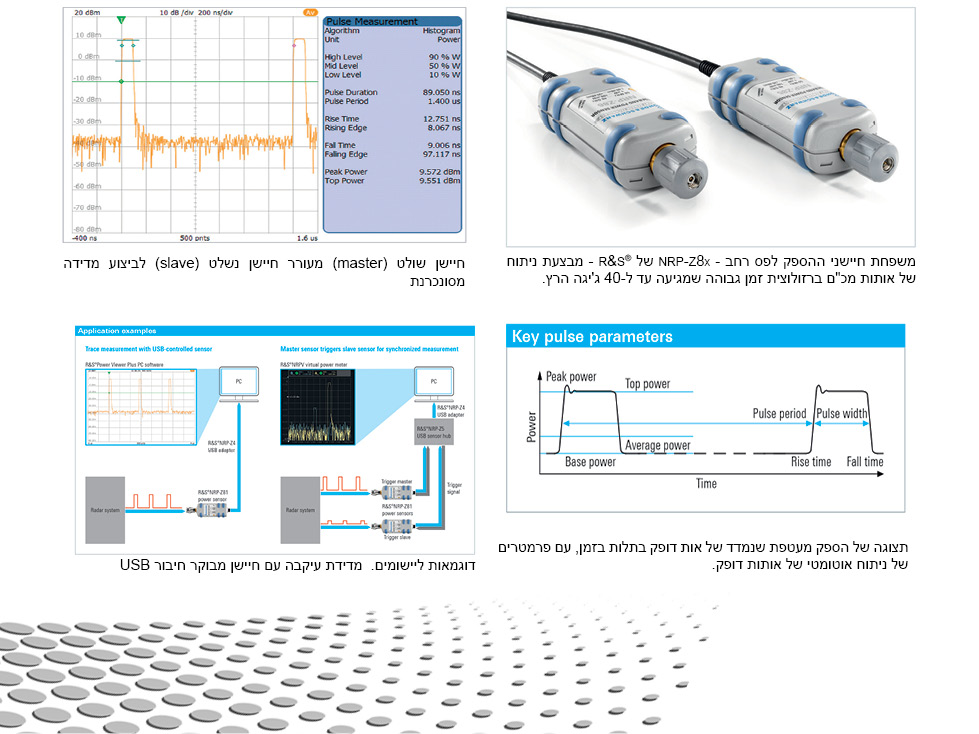

חיישני ההספק NRP-Z8x של ®Rohde&Schwarz לפס רחב מתאימים במיוחד לביצוע ניתוח של אותות דופק ו/או אותות מאופננים. בשל קצב הדגימה הגבוה שלהם, שעומד על 80 מגה דגימות בשנייה, אפשר לשחזר את מעטפת ההספק של אותות דופק של מכ”ם ברזולוצית זמן של 12.5 ננו-שניות. באמצעות הפעלה של טכניקות דגימת זמן שקולות ואינטרפולציות, אפשר להגדיל את רזולוצית הזמן הממשית בשני סדרי גודל. בנוסף, פונקצית הניתוח האוטומטית של אותות הדופק של החיישנים מאפשרת למדוד באופן אוטומטי 15 פרמטרים חשובים של אותות הדופק, עובדה אשר מפשטת את הבדיקה ומאיצה את זמן הבדיקה באופן משמעותי.
לעת עתה, משפחת חיישני ההספק לפס רחב, מתבססת על החיישן NRP-Z81 של ®Rohde&Schwarz עם מחבר N עבור תדירויות שמגיעות עד
ל-18 ג’יגה הרץ, ועל החיישנים NRP-Z85 ו-NRP-Z86 עם מחבר 2.92 מ”מ ומחבר
2.4 מ”מ, בהתאמה, עבור תדירויות שמגיעות עד ל-40 ג’יגה הרץ.
עם רוחב פס וידיאו של 30 מגה הרץ, החיישנים יכולים לבצע ניתוח אותות דופק של מכ”ם עם רוחבי אותות דופק צרים עד לערכים של 50 ננו-שניות. החיישנים מאופיינים בזמני מדידה קצרים ובטווח דינמי רחב, עם גבול מדידה תחתון של
-47dBm עבור מדידות של מעטפת הספק ועם גבול תחתון של -60dBm עבור מדידות הספק ממוצע.
אין צורך לחבר את החיישנים ליחידת בסיס מסוימת. אפשר לשלוט בהם באמצעות יחידת הבסיס NRP2 של ®Rohde&Schwarz, עם מגוון מכשירים תוצרת Rohde&Schwarz או דרך חיבור USB ממחשב אישי. התוכנה Power Viewer Plus PC ומד ההספק הווירטואלי NRPV – שהוא אפילו חזק עוד יותר – של ®Rohde&Schwarz מספקים ממשקי משתמשים גרפיים קלים לשימוש, עבור שליטה בחיישנים ותצוגה של מדידות.
משפחת החיישנים NRP-Z8x מפשטת במידה רבה את ניתוח אותות הדופק של המכ”ם. במצב מדידת עקיבה, הספק המעטפת של האות מוצג כפונקציה של זמן. בנוסף, פונקצית הניתוח האוטומטי של אותות הדופק מספקת תוצאות מספריות עבור רוב הפרמטרים החשובים ביותר של הספק וזמן. הניתוח האוטומטי מהיר ביותר וישיר מאוד. כמו כן, אפשר גם לבצע מדידות ממותגות וניתוחים סטטיסטיים (CCDF, PDF).
את המדידה אפשר לעורר (trigger) על ידי אות חיצוני או על ידי אות המדידה עצמו (עירור פנימי). את אות העירור הפנימי של חיישן אפשר להעביר ליציאה, למשל, כדי לעורר חיישנים אחרים דרך יחידת הבסיס NRP2 או הרכזת USB לחיישנים – NRP-Z5 של ®Rohde&Schwarz. כך מתאפשר לבצע סנכרון של מדידות מרובות שבוצעו במקביל בנקודות שונות במערכת המכ”ם. אפשר לקבל אפילו מדידות של אותות שמייצגות רמות הספק נמוכות, אשר קיבלו עירור.
השילוב של דגימה רציפה במהירות גבוהה, עם עיבוד אותות ספרתיים להספק גבוה, מאפשר לחיישנים מסוג NRP-Z8x של ®Rohde&Schwarz לבצע מדידות ברזולוציות גבוהות של אותות מכל סוג של אפנון. הם יכולים, לכן, לשמש לניתוח אותות דופק עם אפנון, כגון אלו המשמשים במערכות מכ”ם שמשתמשות בדחיסה של אותות דופק.
חיישני ההספק NRP-Z8x לפס רחב מממשים טכנולוגיה ראשונה במעלה עבור משימות מדידה בהווה ובעתיד ולפונקציונליות שלהם, לגודל ולמחיר שלהם אין שני. החיישנים האלו הם הבחירה האופטימלית למדידות של אותות דופק במערכות מכ”ם של ת”ר [RF] ושל גלי מיקרו.
