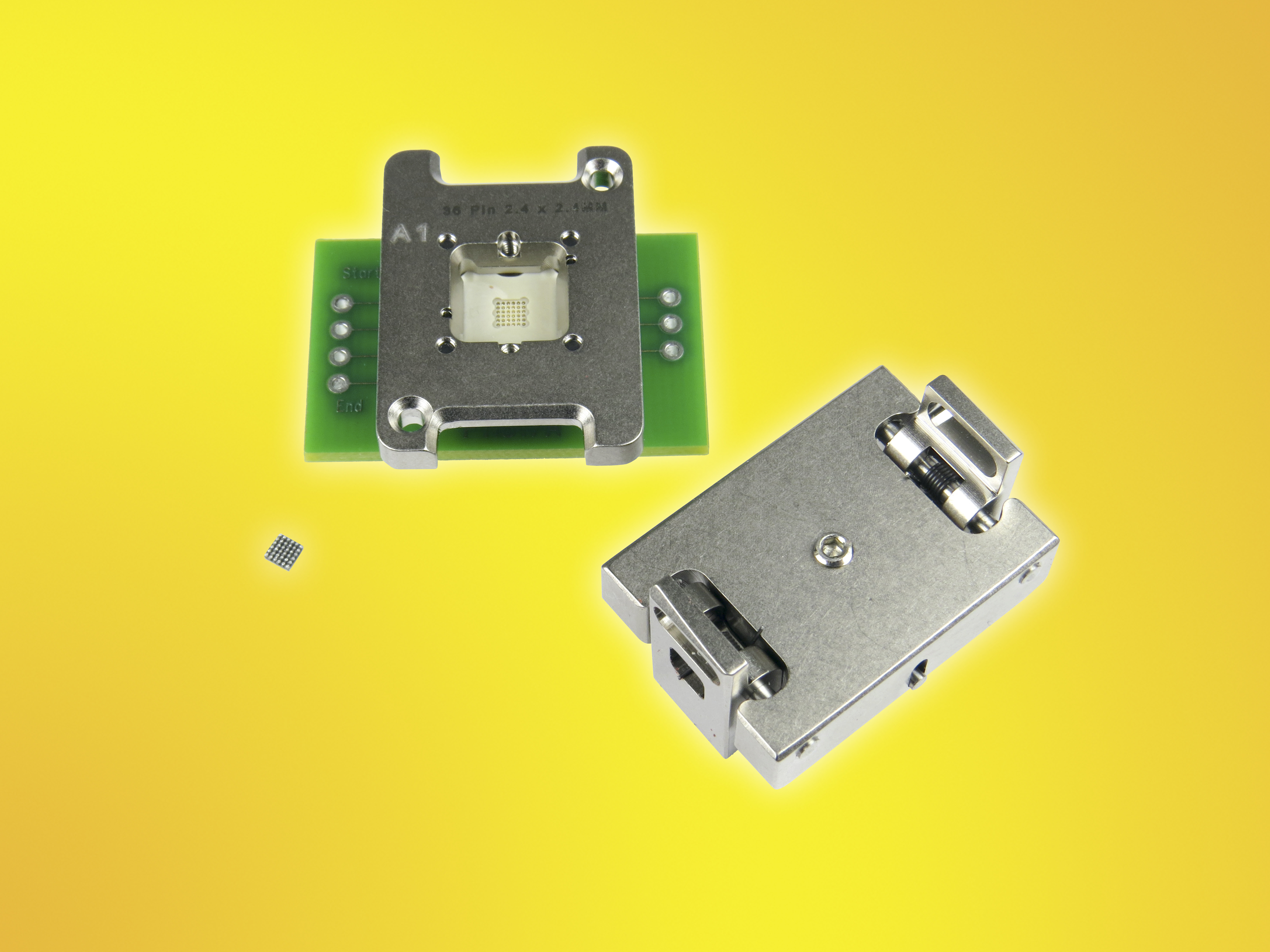

חברת Ironwoodelectronics המיוצגת בלעדית ע”י חברת מגוון טכנולוגיות והנדסה בע”מ, הציגה תושבת חדשה (מק”ט: CBT-BGA-7051).
התושבת מתאימה למארז BGA, 2.4X2.4 מ”מ² , 6×6, 36 מגעים, מרווח בין מגעים 0.4 מ”מ.
המגע הנו מסוג Stamp Pin , דורש כוח לחיצה של 14.3 גרם למגע, עמיד ב-125,000 מחזורים. השראות עצמית הנה 0.98nH, הנחתה קטנה מ-1db בתדר של 31.7 גיגה הרץ. יכול העברת זרם של 1.8A (בטמפ’ של 30˚C), טווח טמפ’ של התושבת הנו -55˚C – +180˚C.
התושבת ואינה דורשת הלחמה אלא מותקנת באמצעות חומרה ייעודית (ברגים וכו’ המסופקים ע”י היצרן) למעגל המודפס של הלקוח.
להפעלה, יש למקם את רכיב ה-BGA בתוך התושבת, התושבת מאופיינת במשטח צף הממקם את הרכיב מול המגעים בבסיס. לאחר מכן יש לסגור את התושבת באמצעות המכסה (Clamshell) בעל נעילה כפולה (מה שמאפשר הסרה מלאה של המכסה, החלפה ידנית נוחה ומהירה של הרכיבים ). במכסה התושבת מותקן קפיץ דוחס שתפקידו הפעלת ללחוץ באופן אחיד את הרכיב למגעים וכך למעשה נוצר מגע חשמלי בין מגעי הצ’יפ לבין המגעים על המעגל המודפס.
לפרטים נוספים נא לפנות:
054-7733241
