חברת Ironwoodlectronics המיוצגת בלעדית ע”י חברת מגוון טכנולוגיות והנדסה בע”מ שמחה להציג – מתאם (ממיר ההתקנים) לרכיבXilinx DC-BGA-XC6SLX16/QFP-XCV300-01 מאפשר ללקוחות לעשות שימוש בדגם Xilinx Spartan-6 family embedded FPGA עם לוגיקה אופטימלית וקישוריות טורית במהירות גבוהה במקום השימוש ברכיב Xilinx Virtex XCV300-4PQG240I FPGA יקר יותר וע”י כך לחסוך בעלויות. ניתן להלחים את המתאם/ ממיר ההתקן ישירות על משטחי SMT QFP באמצעות שיטות הלחמה סטנדרטיות. המאפיינים אותם יש לקחת בחשבון כשבוחרים ממיר התקן נטול עופרת הם כדלהלן:
א) השמה משטחית – הן באמצעות הלחמה ידנית והן באמצעות תהליך הלחמה תואם
ב) יציבות.
ג) לחץ מופחת על לוח האם
ד) תכנון QFP נטול עופרת מהימן
ה) עיצוב קומפקטי.

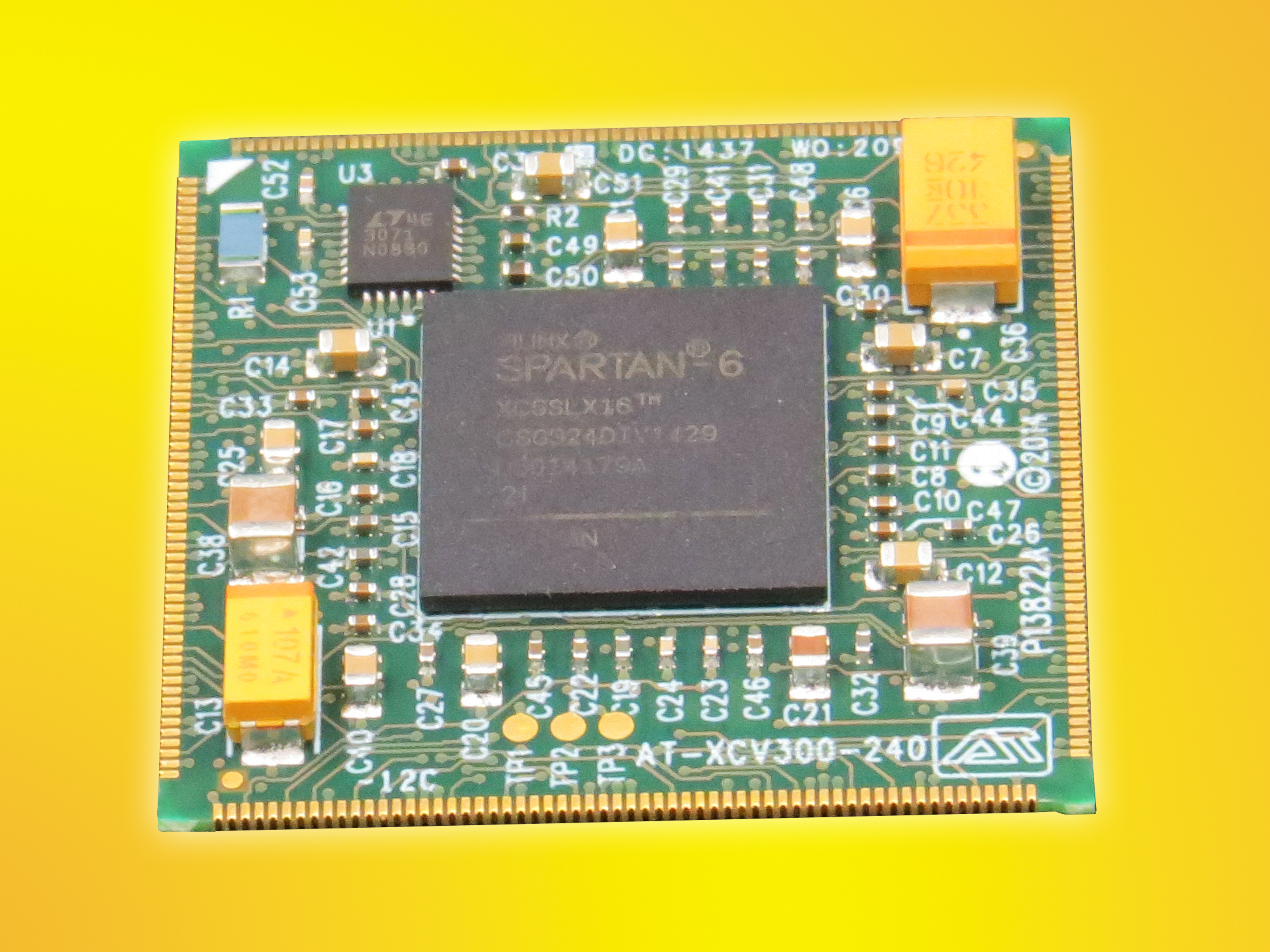

ממיר ההתקניםDC-BGA-XC6SLX16/QFP-XCV300-01 מבית Ironwoodelectronics מורכב ממעגל מודפס רב שכבתי נטול עופרת הכולל רגליים בגיאומטריה של רכיב QFP בגודל זהה לרכיב QFP240 הניתן להלחמה בתהליך SMT סטנדרטי מבלי להתפשר על הביצועיםQFP IC . . מתאם DC-BGA-XC6SLX16/QFP-XCV300-01 תוכנן להתאים (להכיל) רכיב מסדרה Xilinx Spartan-6 family XC6SLX16-2CSG324C עם FPGA קבוע בראש וממיר מיפוי שבבי עם תכנית מעגל חשמלי תומכת נוספת, כולל ווסתי מתח חשמלי ל- Xilinx Virtex XCV300-4PQG240I FPGA. מתאם/ממיר התקנים זה מאפשר עבודה בעלות נמוכה ע”י החלפת legacy FPGAs מבלי לשנות את לוח האם.
ניתן למצוא רשימה המלאה של מתאמים בטכנולוגיית השמה משטחית בקישור הבא:
http://www.ironwoodelectronics.com/products/adapters/smf.cfm
לפרטים נוספים נא לפנות לחברת מגוון טכנולוגיות והנדסה:
בני סימון benny@mte.co.il
054-7733241
