1160 × 514מערך זול למדידות רפלקטומטריה סקלאריות

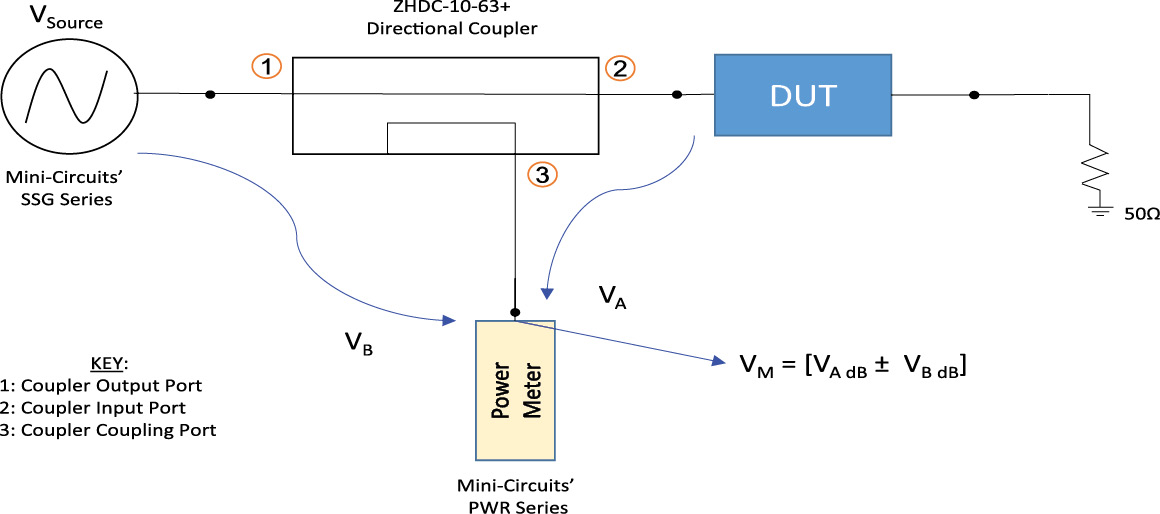

ציור 1. מערך למדידת הפסד ההחזרה הכולל מקור
אות, מד בספק ומצמד כיווני.
VA = האות המוחזר מן ה- DUT )העומס( פחות
מקדם הצימוד; זהו האות האופרטיבי עבור המדידה.
VSource = VB פחות בידוד המצמד הכיווני;
כלומר – האות מן המקור הזולג דרך המצמד הכיווני.
VM = האות הנוצר על-ידי השילוב של VA ו- VB
במד ההספק; כלומר – האות הנמדד.

ציור 1. מערך למדידת הפסד ההחזרה הכולל מקור
אות, מד בספק ומצמד כיווני.
VA = האות המוחזר מן ה- DUT )העומס( פחות
מקדם הצימוד; זהו האות האופרטיבי עבור המדידה.
VSource = VB פחות בידוד המצמד הכיווני;
כלומר – האות מן המקור הזולג דרך המצמד הכיווני.
VM = האות הנוצר על-ידי השילוב של VA ו- VB
במד ההספק; כלומר – האות הנמדד.
