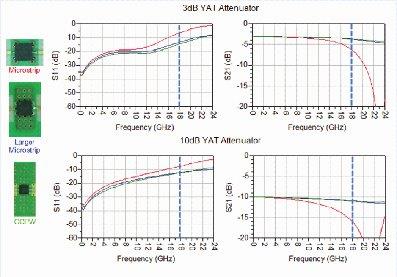

איור 3: השוואה של נתוני מדידה של מדידות של מיקרו-סטריפ (באדום), מיקרו-סטריפ עם "הארקה רחבה" (בכחול) ומדידות של קו תמסורת GCPW (בירוק) עבור מנחת YAT ל-3dB (עליון) ול-10dB (תחתון). נתונים לגבי מצע 4350B של Rogers בגודל 10mil (משטחי הייחוס נמצאים בשולי פד החיבור-'איון'). קו מקווקו מסמן את גבול המפרט של של 18 ג'יגה הרץ.
