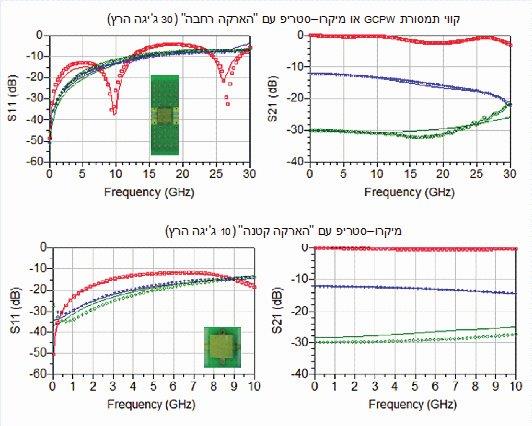

איור 5: המודל הופק על מנת לערוך השוואה במדידות בין מנחת RCAT על מצע GCPW או בהצבת רכיבים "בהארקה רחבה" ל-30 ג'יגה הרץ (בחלק העליון), לעומת ביצועים במיקרו-סטריפ בהארקה קטנה ל-10 ג'יגה הרץ (בחלק התחתון). הנתונים מוצגים במצע 4350B של Rogers בגודל 4mil. אדום – מנחת של 0dB כחול – מנחת של 12dB, ירוק – מנחת של 30dB, קווים מלאים – נתוני המודל, סמלים – נתונים שנמדדו.
