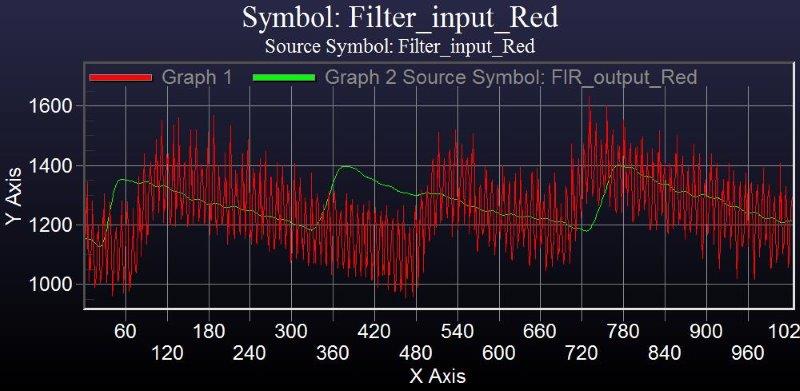

איור 6. קלט ונתונים מסוננים
גרף 1, המצויר באדום, הוא אות הכניסה למסנן ה- FIR
גרף 2, המצויר בירוק, הוא אות היציאה ממסנן ה- FIR
ציר ה- X מראה את מספר דגימות ה- ADC
ציר ה- Y מראה את ערכי הקוד של ADC
