Tektronix, Inc., הציגה היום את נתח הרשת הווקטורי בחיבור USB מסדרת TTR500, שמתווסף למגוון הגדל והולך של Tektronix של מכשירים מבוססי USB לבדיקת RF. בדומה לנתח התדרים מבוסס ה-USB של Tektronix, שזכה להצלחה רבה, סדרת TTR500 החדשה מספקת שילוב מנצח של מחיר נמוך וביצועים גבוהים – עלות נמוכה יותר בשיעור של 40 אחוזים מאשר חלופות קיימות, עם טווח דינמי של 122 dB וטווח תדרים של 6 GHz. הסדרה גם כוללת תכונות מתקדמות, כגון תוכנת הניתוח החדשה VectorVu-PC וה-bias tee המובנה היחידי לבדיקת מכשירים פעילים בקטגוריה הזו.
עם השווקים שמתמודדים עם צורך קריטי ב-VNA במחיר משתלם נמנים תכנון IoT (Internet of Things, האינטרנט של הדברים) ותחום החינוך. ב-IoT, נתחי רשת וקטוריים נדרשים לתיאום משדרי Bluetooth, WLAN, RFID ומשדרי רדיו אחרים לאנטנות. במקרים רבים, המתכננים צריכים לשכור או לשאול נתבי רשת וקטוריים, צורך שמאריך את משך הזמן של הפרויקטים ומגדיל את ההוצאות שלהם. בתחום החינוך, המשמעות של העלות הגבוהה של נתבי רשת וקטוריים היא שהסטודנטים זוכים להשתמש בכלי החשוב הזה מעט מאוד, אם בכלל. סדרת TTR500 מקטינה משמעותית את חסם הכניסה לשוק, ומתאפיינת בממשק משתמש קל לשימוש לביצוע משימות נפוצות. בנוסף, הודות לגודלם הקומפקטי של המוצרים בסדרת TTR500, אין יותר צורך לשנע נתב משותף ממקום למקום.
“עם ארכיטקטורה חדשנית ותכנון מפוצל (disaggregated), סדרת TTR500 משיגה רמת ביצועים זהה לזו של VNA בארכיטקטורה שולחנית (benchtop), אבל בעלות נמוכה יותר בשיעור של 40 אחוזים ובשביעית מהגודל והמשקל של יחידות עם ביצועים מקבילים”, אמר ג’ים מקגיליווארי, מנהל כללי של פתרונות רכיבים ו-RF ב-Tektronix. “הארכיטקטורה החדשה הזו גם מקטינה במידה רבה את מספר הרכיבים במכשיר, ובכך מקטינה את המורכבות ומספקת אמינות רבה יותר בהשוואה ליחידות מסורתיות של VNA שולחני. ה-RSA306 שבר את השוק של נתחי התדרים, ואני בטוח שלסדרת TTR500 תהיה השפעה זהה על שוק ה-VNA”.

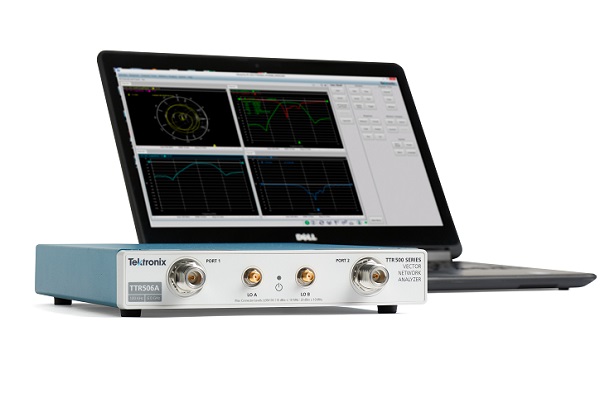

סדרת TTR500 מציעה VNA המאפשר מדידה מלאה (full 2-port, 2-path) של פרמטרי S, ליישומים כגון מדידת רכיבים אקטיביים/פסיביים, אנטנות ורשתות תיאום, מודולים של RF, כבלים לבדיקה, מתאמים ועוד. הסדרה מתאפיינת במפרט טכני מרשים, כולל טווח תדרים של 100 kHz עד 6 GHz, טווח דינמי של 122 dB, רעש עקיבה (trace noise) בעוצמה קטנה מ-0.008 dB, ומתח יציאה של -50 עד +7 dBm – כל זאת באריזה קטנה ששוקלת פחות מ-2.3 ק”ג.
תכונה חשובה של ה-TTR500 היא ה-bias tee המובנה. ה-bias tee המובנה נגיש משתי הכניסות ומאפשר לבדוק בקלות את ה-DC bias של מכשירים פעילים, כגון מגברים. המשתמשים לא יצטרכו יותר להתמודד עם bias tee חיצוני או לשלם פרמיה עבור מכשיר עם bias tee פנימי אופציונלי. ה-bias tee המובנה של ה-TTR500 מאפשר להשתמש ב-0 עד ± 24 V, וב-0 עד 200 mA בשתי הכניסות, עבור מכשירים פעילים.
סדרת TTR500 תוכננה לפעול עם כל מחשב שולחני או נייד עם מערכת ההפעלה Windows, ותוכנת VectorVu-PC מספקת ממשק מוכר לשליטה במכשיר ולכיול שלו. היא מציעה שמישות מלאה של הצבעה ולחיצה, ואת הקלות של רשת מבוססת PC לשמירה ולשיתוף של קבצים. למערכות בדיקה אוטומטיות בתכנון או בייצור, תוכנת VectorVu-PC מציעה תמיכה תכנותית בפקודות SCPI, כולל תאימות לפקודות של נתחי רשת ווקטוריים מדורות קודמים, כך שאפשר לשלב אותה בקלות במערכות בדיקה קיימות. בנוסף, התוכנה מציעה מצב לא מקוון לניתוח נתונים, עם תבנית קובץ פלט שתואמת לכלי סימולציה נפוצים של EDA.

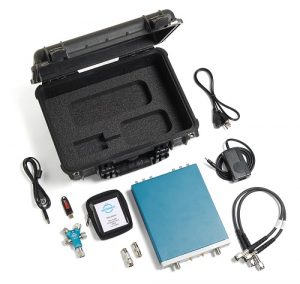

סדרת TTR500 זמינה עם ערכת אביזרים מתקדמת, כולל תיק נשיאה קשיח, ערכות להתקנה על מדפים, כבלים קשיחים ללא עיוות מופע, מנחתים, מתאמים וערכות כיול.
