מהפכה בקישוריות: כוחם של מחברים בעולם התעשייתי

בנוף התעשייתי המתפתח במהירות, שבו אוטומציה וקישוריות שולטות, למחברים תפקיד מכריע בהבטחת תקשורת אמינה, חלקה ויעילה. הרכיבים הקטנים אך החזקים הללו משמשים כחבל ההצלה, ומחבר בין מכשירים, מכונות ומערכות שונות בעולם התעשייתי. מאמר זה מתעמק בתחום המחברים התעשייתיים, ומדגיש את משמעותם, ההתקדמות העיקרית ומה צופן העתיד.

עמוד השדרה של קישוריות תעשייתית:

מחברים משמשים כממשק המאפשר העברת כוח, אותות ונתונים בין רכיבים שונים כחלק מיישומים תעשייתיים. בין אם מדובר בחיבור חיישנים, מנועים או מערכות בקרה – האמינות, העמידות והתאימות של המחברים חיוניים להבטחת פעולות ללא הפרעה.

אותות אנלוגיים ודיגיטליים משתמשים בשינויים בזמן ובמשרעת כדי לייצג נתונים להעברה וקבלה. משליטה במל”טים עבור יישומי הגנה ועד לשיתוף מידע בין מכשירים בבית, השימוש בהם הפך להיות מעורפל, בשימוש בכל דבר. ראשית, על המהנדסים לשקול היטב את פתרון הקישור כדי שהאותות הללו יישלחו ויתקבלו כהלכה.

אותות מייצגים ומעבירים נתונים על סמך זמן (המכונה לעתים קרובות במונחים של תדירות) ומשרעת. מערכות זקוקות למחברי אותות כדי להשתמש במידע המועבר על ידי אותות, בין אם האותות הללו מייצגים וידאו, אודיו, נתוני חיישנים או הוראות בקרה.

אותות אנלוגיים

אותות אנלוגיים מנצלים אות חשמלי רציף כדי להעביר נתונים ומידע מורכב יותר כגון קול, תמונה ווידאו. אותות אנלוגיים עובדים היטב עם הקלטות אודיו ווידאו, חיישנים פיזיים, חיישני תמונה, התקני הגברה, מערכות רדיו ומערכות בקרה.

 שינויים בפרמטרים כגון אור, קול, טמפרטורה, לחץ, מיקום או תופעות פיזיקליות אחרות מייצרים אותות אנלוגיים. האותות הללו מייצגים כמות משתנה בזמן (למשל, לחץ, שינוי באור) תוך שימוש במשתנה אחר מבוסס זמן, כגון זרם או מתח.

אותות דיגיטליים

אותות דיגיטליים הם אותות חשמליים לא רציפים עם גמישות רבה בשימוש בהם. תכונה ייחודית אחת של אותות אלה היא היכולת להצפין ולדחוס נתונים דיגיטליים, מה שהופך אותם לאפשרות מאובטחת להעברת נתונים. כתוצאה מכך, נעשה שימוש נרחב באותות דיגיטליים במספר תעשיות, כולל רשתות ותקשורת נתונים, מערכות תקשורת פס רחב וסלולריות, ציוד מחשוב והתקני העברת נתונים.

ניתן להשתמש במחברי HDMI כדוגמא למחברים במקבלים עם אותות אנלוגיים ודיגיטליים כאחד. מחברי HDMI אלה מיועדים ליישומים תעשייתיים וסביבות קשות, הם בדירוג IP67 ואטומים לסביבה כדי למנוע חדירת אבק, מים, כימיקלים ומזהמים סביבתיים אחרים. בנוסף, יש להם טווח טמפרטורות הפעלה רחב של -C 20° עד C80° עבור מובילי החוטים ו- C 40° עד C85° עבור המחבר עצמו.

אמינות, עמידות, תאימות ותקינה:

מחברים תעשייתיים בנויים לעמוד בסביבות קשות, כולל טמפרטורות קיצוניות, רעידות, לחות וחשיפה לחומרים כימיים. מחברים אלה מתוכננים ומיוצרים לעתים קרובות עם חומרים חזקים כגון נירוסטה, פלסטיק בדרגה גבוהה או ציפויים מחוספסים, מה שמבטיח את העמידות שלהם בתנאים מאתגרים. הם מצוידים גם במנגנוני איטום להגנה מפני חדירת אבק, לכלוך ולחות, ובכך שומרים על שלמות החיבוריות.

מחברי הHDMI  שPEI-Genesis  מציעים, מיוצרים עם גוף ניילון קשיח, אטם חסין תקלות למניעת הידוק יתר, ומגעים מסגסוגת נחושת ומצופים זהב. מחברים אלה עמידים (1,000 מחזורי התאמה) ואמינים ביותר. מכלולי כבלים מעוצבים זמינים באורכים סטנדרטיים ומותאמים אישית.

מחברי HDMI של Amphenol LTW. קרדיט: Amphenol

בעולם התעשייתי, תאימות וסטנדרטיזציה חיוניים לאינטגרציה חלקה. תקני מחברים שונים, כגון DIN, MIL-SPEC ו-IEC,  מגדירים קריטריונים ספציפיים למחברים המשמשים בתעשיות שונות. תקנים אלה מבטיחים יכולת רב מערכתית וקלות החלפה בין היצרנים השונים, תוך צמצום זמני השבתה ועלויות תחזוקה. יתר על כן, מחברים תעשייתיים זמינים במגוון רחב של סוגים, כולל עגולים, מלבניים, קואקסיאליים וסיבים אופטיים, המתאימים ליישומים תעשייתיים מגוונים.

אותות בתדר גבוה

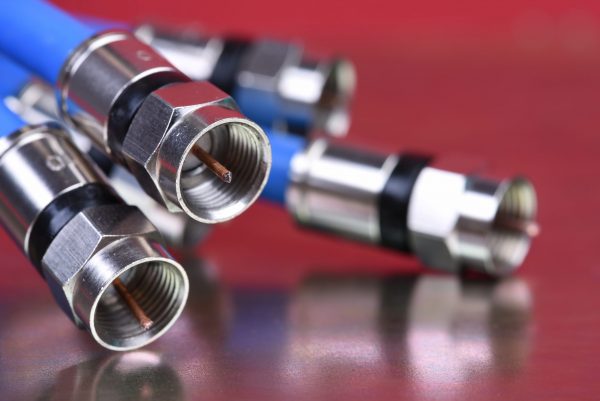

אותות אנלוגיים ואותות דיגיטליים שונים מאוד בהעברת אותם נתונים אך עדיין כוללים תדר ומשרעת בבסיס אופן הפעולה שלהם. אותות בתדר גבוה, שיכולים לכלול תדרים של עד 300 גיגה-הרץ, דורשים פתרון חיבוריות אחר כדי לתת מענה לבעיות ספציפיות לתדר. דוגמאות למחברים המשמשים ליישומים בתדר גבוה כוללות מחברי RF ומחברי מיקרוגל.

מחברי כבל RF/קואקסיאליים הם מחברים בתדר גבוה התומכים ביישומים עם תדרים של עד GHz67 מחברים אלה עמידים עם מחזור חיים ארוך, מספקים אמינות וביצועים חשמליים חזקים גם בתנאי סביבה קשים. בנוסף, פתרונות מחברי כבל RF/קואקסיאליים מבית PEI-Genesis זמינים עם דירוגי איטום סביבתיים עד IP-68 להגנה מלאה מפני אבק, מים ומזהמים פוטנציאליים אחרים.

מחברי מיקרוגל של  Amphenol SV

מחברי Amphenol SV Microwave מציעים מחברי PCB ללא הלחמה, התומכים בטווחי תדרים בין 26.5 ל-65  גיגה הרץ הם מהירים וקלים להתקנה ומציעים את העמידות והביצועים הדרושים ליישומי צבא, תעופה וחלל ולוויינים, כמו גם מכשור דיגיטלי מהיר ויישומי בדיקה ומדידה אחרים. בנוסף, מחברי מיקרוגל Amphenol SV זמינים בסגנונות השקה כגון סטריפליין CPW/Microstrip ו.PCB edge

תמונה של מחברי SV Microwave. קרדיט: Amphenol

מחברי תדר רדיו (RF) ומחברי מיקרוגל נועדו להשלים את היעילות של ציוד המחובר לספקטרום הרדיו. כולנו מכירים את גלי הרדיו וכיצד הם משולבים בחיי היומיום שלנו, מהטלפונים הסלולריים שלנו ועד למכשירי הרדיו במכוניות שלנו. זה לא משנה אם אתה מתקשר לאדם אהוב או מכוון לתחנת הרוק האהובה עליך; זה חיוני שנקבל מידע מהר וברור ככל האפשר.

 ככל שהטכנולוגיה מתקדמת, כך גם הציפיות שלנו עולות. ניתן לראות זאת במיוחד בתעשיות כמו תחבורה, IoT ותקשורת נתונים; הביקוש למוצרים התומכים בחיבורים מהירים הולך ומתרחב. עם הטכנולוגיה העדכנית ביותר המשלבת חיבורי G5 , מערכות תקשורת רבות זקוקות לשדרוג. כמו בכל שדרוג בציוד, חיוני לוודא שנעשה שימוש גם במחברים הנכונים וגם בכבלים הנכונים על מנת לעמוד בדרישות.

מזעור ומחברים בצפיפות גבוהה:

ככל שהמכשירים והציוד התעשייתי ממשיכים להצטמצם בגודלם, כך גדל הביקוש למחברים קומפקטיים בעלי צפיפות גבוהה יותר של מגעים. מחברים ממוזערים מאפשרים ניצול שטח יעיל תוך התאמה למספר גבוה יותר של חיבורים בשטח מוגבל. התקדמות זו קריטית במיוחד בתעשיות כמו תעופה וחלל, רובוטיקה ואלקטרוניקה ניידת.

ככל שהטכנולוגיה מתקדמת, מתקני ייצור רבים משלבים רובוטים תעשייתיים בקווי הייצור שלהם. במדינות כמו ארצות הברית, גרמניה, סין, דרום קוריאה ויפן יש בממוצע יותר מ-930 רובוטים לכל 10,000 עובדי ייצור, לפי סטטיסטה. הדחף הזה ליישום רובוטי אינו מפתיע, בהתחשב ביתרונות של אוטומציה של תהליכים רובוטיים, כולל פרודוקטיביות, אמינות, עקביות ודיוק.

ישנן דרכים רבות שבהן מפעלים ומתקני ייצור מיישמים אוטומציה של תהליכים ורובוטיקה. לדוגמה, רכבים מודרכים אוטומטיים (AGVs) יכולים להעביר פריטים ברוייצור במהירות על ידי מעקב אחר נתיבים ספציפיים דרך מתקן. רובוטים ניידים אוטונומיים (AMR), בדומה ל-AGVs, משתמשים בניווט חכם כדי לייעל את המסלולים שלהם מבחינת זמן, צריכת חשמל ואפילו בטיחות. רבים כבר מכירים את מערכות האחסון והשליפה האוטומטיות (ASRS), המטפלות באחסון חומרים כשהן ממקמות ואחזרות אסטרטגית פריטים תוך תמיכה במערכות תוכנה למלאי ניהול מתקנים.

ארבעת החלקים העיקריים של רובוט תעשייתי הם המניפולטור, הבקר, הממשק האנושי ואספקת החשמל. ללא קשר לסוג הרובוט הנדון, ארבעת המרכיבים הללו הם קריטיים לפעולתו הבטוחה, האמינה והיעילה. כל אחד מהרכיבים הללו יהיה שונה בהתאם לסוג היישום עבורו הם משמשים.

לכל הרכיבים הרובוטיים הללו יש דבר אחד במשותף: הם דורשים מחברים חשמליים כדי לתקשר ולפעול כראוי.

פתרונות תעשייתיים לאוטומציה של תהליכים

מחברים עגולים RJ45 ו-M8/M12 הם הרכיבים הנפוצים ביותר עבור אוטומציה של תהליכים רובוטיים. לדוגמה, מחברי RJ45 משמשים באוטומציה של מפעל כדי לתמוך בחילופי נתונים באמצעות כבלי Ethernet בין יישומי I/O תעשייתיים, התקנים ומערכות, כולל משימות הכרוכות בקרה מבוזרת. מחברי M8/M12 פועלים בצורה יוצאת דופן עבור רובוטיקה, מכונות/ציוד ייצור ויישומי אוטומציה ובקרה תעשייתיים.

בעוד שפתרונות מחברים רבים ושונים קיימים בשוק, לא כולם מתאימים למתקנים תעשייתיים ולתנאי העבודה של מפעלים, כולל חשיפה ללחות, נוזלים, מים ואבק. היכולת לשמור על שלמות החיבור בסביבות תעשייתיות קשות היא קריטית.

מחברי RJ45 של Amphenol LTW. קרדיט: Amphenol

PEI-Genesis  מציעה אפשרויות מצוינות עבור מחברי RJ45. מחברים אלה מתוכננים עבור יישומי תקשורת בסביבות תעשייתיות ועומדים בדרישות TIA/EIA-568

הן גרסאות המתכת והן אלו המרוכבות, מדורגות לפי תקןIP67  לאיטום סביבתי והגנה מפני זיהום מאבק, מים ועיבוי, דבר הכרחי לאמינות בסביבות עבודה קשות. מחברי RJ45 אלה כוללים גם אטם ייחודי ועמיד בפני תקלות המונע הידוק יתר. בנוסף, יש להם סגסוגת נחושת, מגעים מצופים זהב כדי להתמודד בפני קורוזיה ולהבטיח הולכה מעולה.

למחברי מתכת IP67 RJ45 יש גוף מתכת העשויים מסגסוגת אבץ חזקה מצופה ניקל. מצד שני, ישנם מחברים  IP67 RJ45 עשויים מחומרים מרוכבים ובנויים עם גוף ניילון קשיח ועמיד מחוזק בסיבי זכוכית.

מחברים עגולים M8/M12

PEI-Genesis  מציעה מחברי M8/M12 מעגליים בדירוג IP67/68 שיכולים לתמוך ברוחב פס של עד 10 Gb/s. מחברים עגולים אמינים במיוחד של Mil-Spec משמשים במספר יישומים, כגון בקר המנוע שמניע ציוד אוטומציה. ביישום הספציפי הזה, הביצועים של הציוד והבטיחות של עובדים בקרבת מקום יכולים להסתמך במידה רבה על האמינות של פתרונות מחברים אלה.

עם זאת, בקרת מנוע רחוקה מלהיות היישום היחיד. מחברי M8/M12 עובדים בצורה חלקה עם Ethernet ו-Fieldbus  תעשייתיים, אידיאליים עבור החיישנים והרכיבים הדרושים להפעלת רובוטיקה וציוד אחר לאוטומציה.

תמונה של סדרת M – Amphenol LTW. קרדיט: Amphenol

מחברים אטומים ועמידים למים:

תעשיות הפועלות בסביבות קשות, כולל רכב, ימי ונפט וגז, דורשות מחברים שיכולים לעמוד בפני חשיפה ללחות, כימיקלים ומזהמים אחרים. מחברים אטומים ועמידים למים מספקים את ההגנה הדרושה, ומבטיחים ביצועים אמינים גם בתנאים התובעניים ביותר. מחברים כאלה משתמשים בטכנולוגיות איטום מתקדמות כמו אטמי דחיסה, טבעות O-ring או אטמי סיליקון כדי למנוע חדירת מים ואבק.

לסיכום, מחברים ימשיכו למלא תפקיד מרכזי בעולם התעשייתי, ויאפשרו קישוריות אמינה וחלקה, חילופי נתונים ואוטומציה. ככל שתעשיות יאמצו טכנולוגיות מתפתחות כגון מחשוב קצה ובינה מלאכותית, המחברים יתפתחו כדי לעמוד בדרישות הגוברת להעברת נתונים מהירה יותר, דרישות הספק גבוהות יותר ופונקציונליות חכמה. העתיד טומן בחובו הבטחה למחברים קטנים יותר, אמינים יותר והמסוגלים להעביר כמויות אדירות של נתונים


גיל שפירא, PEI Genesis
