הדור הבא של אנטנות: הדפסת תלת־ממד של דיאלקטריים וגלים מילימטריים

שוק האנטנות העולמי צפוי להגיע ליותר מ־25 מיליארד דולר עד 2030, כאשר חלק משמעותי מהצמיחה נובע מדרישה גוברת לאנטנות מתקדמות בתחום ה G5, הרכב האוטונומי ויישומים צבאיים. לצד זאת, הצורך במיזעור מערכות, שילוב אלקטרוניקה במבנים גמישים או תלת־ממדיים, והאצת זמני הפיתוח – מציבים אתגר עצום בפני מהנדסי RF ומעצבים אלקטרומגנטיים.

בעולם שבו תדרים הולכים ומטפסים, המכשירים מתכווצים והביקוש למהירויות תקשורת חסרות תקדים שובר שיאים, תכנון אנטנות הופך למשימה מורכבת מאי פעם. אך כמו במקרים רבים, גם כאן החדשנות נרתמת לשירות המהנדסים: הדפסת תלת־ממד של חומרים דיאלקטריים מציעה הזדמנות מהפכנית לשנות מן היסוד את הדרך שבה אנו מפתחים אנטנות – במיוחד בתחום הגלים המילימטריים.

לא עוד PCB שטוח: עיצוב תלת־ממדי מותאם אלקטרומגנטית

תכנון אנטנה באמצעות הדפסה תלת־ממדית פותח עולם חדש של גמישות גיאומטרית. בעוד שהדפסות מסורתיות (כמו PCB או אנטנות על גבי זכוכית) מוגבלות למישור דו-ממדי, ההדפסה התלת־ממדית מאפשרת יצירת אנטנות עם מבנים נפחיים מורכבים – סליליים, כדוריים, או פרבוליים – שתוכננו במיוחד למקסום יעילות הקרינה או לכיוון אלומה מדויק.

דיאלקטריים מודפסים: מפתחות לתדרים הגבוהים

בלב המהפכה ניצבים חומרים דיאלקטריים הניתנים להדפסה. מדובר בחומרים בעלי קבוע דיאלקטרי גבוה ונמוך כאחד, המותאמים לגלים מילימטריים. חומרים אלו מאפשרים יצירת אנטנות מסוגים כמו:

• אנטנות SLA (Substrate-Less Antennas)
• עדשות דיאלקטריות (למשל Luneburg)
• אנטנות gradient-index עם קבוע דיאלקטרי משתנה

הדפסה על פי צורך – לא על פי מגבלות

חברות כמו Optisys, Fortify ו־nScrypt כבר מציעות הדפסה של אנטנות בהתאמה אישית מלאה – כולל שילוב חומרים מוליכים ומבודדים. הדפסת אנטנה בתדר 60GHz, לדוגמה, באוניברסיטת דרזדן הראתה שיפור של 30% ברוחב פס, 6dBi ב־gain, ומשקל נמוך ב־70% לעומת אנטנת מתכת רגילה.

יתרונות ייחודיים להדפסת אנטנות בתלת־ממד

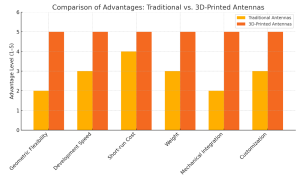

הדפסת אנטנות בתלת־ממד מציעה שורה של יתרונות מהותיים שמבדילים אותה מהשיטות המסורתיות:

• גמישות צורנית מלאה: ניתן לייצר אנטנות בצורות תלת־ממדיות מורכבות – כמו סלילים, כיפות, מבנים פרקטליים או גופים אווירודינמיים – שלא ניתן לייצר באמצעים קונבנציונליים.
• האצה משמעותית של זמן הפיתוח: תהליך שמתחיל בתכנון יכול לעבור להדפסה ולבדיקה בתוך שעות ספורות בלבד, לעומת שבועות במערכות מסורתיות. כך מתקצרים זמני Time-to-Market באופן דרמטי.
• כדאיות בפרויקטים ייחודיים: במקרים שבהם נדרשת סדרת ייצור קצרה, הדפסה תלת־ממדית מצמצמת עלויות של תבניות, הרכבות או עיבוד שבבי, והופכת את הפתרון לכדאי גם לייצור חד־פעמי.
• חיסכון במשקל: אנטנות מודפסות שוקלות לעיתים קרובות עד 70–90 אחוז פחות מאנטנות מתכתיות, מה שהופך אותן אידיאליות עבור רחפנים, מערכות חלל, או רכבים אוטונומיים.
• שילוב אנטנה כחלק מהמבנה המכני: ניתן לשלב את האנטנה כחלק אינטגרלי מהגוף של המוצר – לדוגמה, כחלק מהמארז, הכנף, או אפילו הבד של מכשיר לביש – תוך שמירה על תפקוד אלקטרומגנטי מדויק.

 היסטוריה קצרה – מה אנחנו משאירים מאחור

לפני הדפסת תלת־ממד, האנטנות יוצרו ב־PCB, יציקה, חריטה והרכבה ידנית. שיטות אלו מוגבלות צורנית, יקרות ואטיות. כיום, תהליך של שבועות הופך לשעות.

שימושים ייחודיים שכבר מיושמים

• חלל ולוויינים זעירים

בתחום החלל, משקל וקומפקטיות הם קריטיים. לוויינים זעירים (CubeSats) עושים שימוש באנטנות מודפסות תלת־ממדית, לרוב מסוג סלילי או פרבולי, אשר מוטמעות כחלק אינטגרלי ממבנה הלוויין. דוגמה בולטת היא פרויקט NanoAvionics שבו אנטנת X-band מודפסת שימשה לתקשורת עם תחנת הקרקע, תוך חיסכון של 40% במשקל לעומת גרסה מתכתית מסורתית.

• רכב אוטונומי

רכבים חכמים זקוקים לאנטנות רבות מסוג mmWave לתקשורת בין רכבים (V2V), עם תשתיות (V2I) ולמיפוי סביבתי. אנטנות מודפסות משתלבות בגוף הרכב, לעיתים בתוך מכסה מנוע, פגושים או מראות צד – מבלי לפגוע בעיצוב או אווירודינמיקה. חברת WayRay לדוגמה, שילבה אנטנות מודפסות בפרויקט של תצוגה הולוגרפית חכמה ברכב.

• רחפנים

במזל”טים ורחפנים, לכל גרם יש חשיבות. אנטנות מודפסות מציעות פתרון קל משקל, גמיש ומדויק. בחברת uAvionix נעשה שימוש באנטנות מודפסות מסוג patch בתדרי L-band כדי לשפר תקשורת אוויר-קרקע תוך שמירה על מרכז כובד נמוך ורמות רעש נמוכות.

• רפואה ו-IoT

במכשירים לבישים או שתלים רפואיים, ההדפסה מאפשרת התאמה אישית מלאה – הן מבחינת גודל, והן מבחינת תדר עבודה. חוקרים מאוניברסיטת טקסס באוסטין הדפיסו אנטנת UWB גמישה ישירות על טקסטיל, לצורך ניטור רפואי מרחוק. בישראל, סטארט-אפ בתחום ה-IoT החקלאי משלב אנטנות מודפסות כחלק מחיישני קרקע נטולי סוללה, שפועלים בהשראת אנרגיה מהשדה האלקטרומגנטי הסביבתי.

שילוב מוליכים בהדפסה

שימוש ב־Aerosol Jet או דיו מוליך מאפשר הדפסת אנטנה כולל הזנה, חיבורים ומעגלים. התוצאה: אנטנה חכמה בגוף גמיש או מעוקל. דוגמה לכך היא אנטנת NFC מודפסת על משטח פלסטי גמיש שפיתחה חברת Neotech AMT, אשר שולבה באריזות חכמות לזיהוי ותקשורת בטכנולוגיית RFID. מוצר זה הוכיח עמידות גבוהה וגמישות מכנית, תוך שמירה על ביצועי קרינה מיטביים גם לאחר כיפוף וחשיפה ללחות גבוהה.

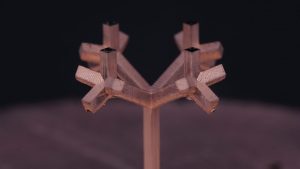

דוגמה יוצאת דופן פותחה באוניברסיטת ברקלי בשנת 2025: אנטנת “עץ פרקטלי” שהודפסה בטכנולוגיית CPD (Charge-Programmed Deposition), המשלבת הדפסת פולימרים עם מוליכות חשמלית גבוהה. האנטנה, שתוכננה בצורת פרקטל תלת־ממדי, הדגימה ביצועים מרשימים בתדרים של עד 19 GHz תוך הפחתת משקל של מעל 90% לעומת גרסאות מתכתיות. המבנה המורכב, שלא ניתן היה לייצר בטכנולוגיות מסורתיות, מיועד ליישומים אוויריים, רחפניים ולווייניים הדורשים משקל קל, כיווניות גבוהה והתאמה צורנית מלאה למבנה.

הדפסות מוליכות משמשות גם ליישומים קריטיים יותר – כמו הדפסת אנטנת GPS כולל נתיב פידר על גבי גוף רחפן. הדבר מקטין משמעותית את משקל הרכיבים הנלווים ומעלה את אמינות הקשר על ידי צמצום נקודות חיבור מכניות.

טכנולוגיות הדפסה עיקריות

בתחום הדפסת אנטנות בתלת־ממד קיימות מספר טכנולוגיות מובילות, שלכל אחת יתרונות ואתגרים משלה:

• SLA (Stereolithography):
  שיטה המדפיסה פולימרים באמצעות קרני UV, ומתאפיינת ברזולוציה גבוהה במיוחד. היא מתאימה לייצור אנטנות קטנות עם פרטים עדינים, אך עלותה גבוהה יחסית והיא רגישה לאור ולתנאי סביבה.
• FDM (Fused Deposition Modeling):
  אחת הטכנולוגיות הנפוצות והזולות ביותר בתחום ההדפסה. היא מתאימה לאבות־טיפוס בסיסיים, אך סובלת מדיוק נמוך יחסית, ולכן פחות מתאימה לאנטנות בתדרים גבוהים או מבנים מורכבים.
• Inkjet Conductive:
  שיטה שבה מדפיסים דיו מוליך ישירות על משטחים שונים – כולל פלסטיק, טקסטיל או זכוכית. היא מאפשרת שילוב מעגלים אלקטרוניים והזנות לאנטנה, אך העמידות שלה בתנאי סביבה מוגבלת יחסית.
• PolyJet:
  טכנולוגיה שמאפשרת שילוב של מספר חומרים באותה הדפסה – לדוגמה, חומרים מבודדים ומוליכים. היא מצוינת לאנטנות מורכבות המשלבות תפקודים שונים, אך דורשת עיבוד נוסף לאחר ההדפסה.
• CPD (Charge-Programmed Deposition):
  שיטה חדשנית יחסית, המשלבת הדפסת פולימרים עם חומרים מוליכים בתהליך מבוקר אלקטרוכימית. היתרון הגדול שלה הוא היכולת להדפיס מבנים תלת־ממדיים מורכבים ביותר, עם מוליכות גבוהה וגמישות צורנית כמעט מוחלטת. עם זאת, מדובר בטכנולוגיה שעדיין נמצאת בשלבי חדירה לשוק ודורשת תשתית מתקדמת.

 בדיקות אנטנות מודפסות

לאחר תהליך ההדפסה, נדרש לאמת את ביצועי האנטנה בפועל – ולעשות זאת בצורה מדויקת ובתנאים מבוקרים. לצורך כך משתמשים ב־תא הד חסר החזר (Anechoic Chamber), שהוא חדר מצופה בחומרי בליעה למניעת החזרי גלים אלקטרומגנטיים. זהו הסביבה האידיאלית לבחינת פרמטרים קריטיים כמו:

• תבנית הקרינה (Radiation Pattern): כיצד הקרינה מתפזרת במרחב. האם האנטנה פולטת בכיוון הרצוי? האם יש קרינה אחורית לא רצויה?
• מקדם החזרה (S11​): כמה מהאנרגיה המשודרת מוחזרת מהאנטנה עקב חוסר התאמה. ערך נמוך מצביע על ביצועים טובים.
• הפסדי מעבר (Insertion Loss): מדד לכמות האנרגיה שאובדת במהלך מעבר האות מהמחבר לאנטנה עצמה.

לפני המדידות, המהנדסים משתמשים בכלים כמו CST Studio או HFSS של Ansys כדי לבצע סימולציה אלקטרומגנטית של הדגם. לאחר מכן מבצעים השוואה בין הנתונים שנמדדו במעבדה לבין התחזיות מהסימולציה – כדי לאמת את איכות ההדפסה, את המודלים החומריים ואת תקפות התכנון.

בדיקות אלו הן חלק חיוני מהמעבר מפיתוח לאב־טיפוס, והן מאפשרות תיקון מהיר וחוזר – מה שמנצֵל את יתרונות הגמישות של ההדפסה התלת־ממדית. בתא הד, בודקים:

• תבנית קרינה
• מקדם החזרה S₁₁
• הפסדי מעבר תכנון נעשה ב־CST או HFSS, מבוצעת השוואה לסימולציה.

עתיד ביולוגי?

אנטנות מודפסות מחומרים מתכלים, או ישירות על העור – עבור ניטור רפואי או שליטה במכשירים – כבר בשלבי ניסוי.

השפעה עסקית

• קיצור Time-to-Market בכ־60%
• התאמה אישית ללקוח
• חיסכון משמעותי באבי־טיפוס

תיבת מונחים מקצועיים:

• Gain – עוצמת קרינה באנטנה ביחס לאיזוטרופית
• SLA – הדפסת פולימר באמצעות UV
• S11​ – מקדם החזרה שמודד התאמת אנטנה
• mmWave – גלים מילימטריים (30–300GHz)
• Substrate – מצע מבודד שעליו מוליכים

סיכום

הדפסת אנטנות בתלת־ממד הופכת מתהליך ניסיוני לזרם מרכזי. היכולת לעצב, להדפיס ולבדוק אנטנה ביום אחד משנה את חוקי המשחק. השילוב של חומרים חכמים, הדפסה מדויקת ובינה מלאכותית מייצר לא רק אנטנות חדשות – אלא גישה חדשה לחדשנות אלקטרומגנטית.

בעתיד הקרוב, צפויה טכנולוגיה זו להתרחב לתחומים נוספים – החל באנטנות רב־תחומיות (multiband) וכלה במערכים חכמים דינמיים שיודפסו כחלק מהארכיטקטורה של הרכב או המבנה. עם כניסת טכנולוגיות 6G, הדפסת אנטנות תוכל לאפשר פתרונות מותאמים לאזורים אורבניים צפופים, שבהם יש צורך באלומה צרה, כיווניות גבוהה והשתלבות בלתי נראית במרחב הציבורי.

לצד ההזדמנויות, ישנם גם אתגרים: תקינה תעשייתית, הבטחת יציבות חומרית לטווח ארוך, והשגת תכונות אלקטרומגנטיות מדויקות בחומרי גלם מודפסים. עם זאת, התחום מתפתח במהירות, ומגובות על ידי שיתופי פעולה בין תעשייה, אקדמיה וחברות סטארט־אפ חדשניות.

ככל שהעלויות ימשיכו לרדת והיכולות להתרחב – נראה יותר ויותר אנטנות מודפסות הופכות לחלק בלתי נפרד מהפתרונות האלחוטיים של העשור הקרוב.

מקורות:

המידע והדוגמאות בכתבה מבוססים על פרסומים וחברות בתחומי המחקר והפיתוח של אנטנות מודפסות, ובכלל זה Optisys, Fortify, nScrypt, UC Berkeley, uAvionix, NanoAvionics, WayRay ואוניברסיטת טקסס באוסטין. כל הנתונים נבדקו ואורגנו על ידי מערכת ניו-טק.

---
