שימוש בבינה מלאכותית לתכנון וניתוח אנטנות

מבוא

החדירה של טכנולוגיות בינה מלאכותית (AI) ולמידת מכונה (ML) לעולמות ההנדסה והאלקטרוניקה משנה את חוקי המשחק – גם בתחום תכנון האנטנות. תהליכים שבעבר דרשו אינטואיציה הנדסית, סימולציות ממושכות וזמן יקר, מתבצעים כיום בעזרת אלגוריתמים חכמיםצהמסוגלים לאתר פתרונות מיטביים בזמן קצר ולהציע טופולוגיות חדשניות שלא היו מתקבלות בגישה המסורתית.

בעזרת דאטה – שנאסף מסימולציות מדויקות (כגון HFSS של Ansys, CST Studio של Dassault Systèmes או FEKO של Altair) או ממדידות פיזיות – ניתן לאמן מודלים המסוגלים לחזות ביצועים בצורה אמינה, ולהחליף תהליך של ניסוי וטעייה ידני. גישה זו מאפשרת חיזוי מהיר, חיפוש אוטומטי של תצורות גיאומטריות, והתאמה לדרישות ביצועים מוקפדות, וכל זאת תוך חיסכון בזמן ובמשאבים.

רקע היסטורי קצר

עד לאחרונה, מהנדסי RF הסתמכו על כלים תיאורטיים קלאסיים כמו תרשימי סמית’, משוואות קווים ותבניות קרינה אמפיריות. סימולציות אלקטרומגנטיות הפכו לנפוצות עם הופעתן של תוכנות כמו HFSS, אך הן דרשו זמן עיבוד ארוך, התמחות גבוהה ועבודה אינטנסיבית.

למרות שקיימים מנועים לאופטימיזציה גם בכלים המסורתיים, הם לרוב איטיים, רגישים לנקודות התחלה, ודורשים משאבי חישוב עצומים. תהליכי אופטימיזציה אוטומטיים היו קיימים – אך לא נגישים לכל מהנדס. כאן נכנסת לתמונה הבינה המלאכותית: מודלים לומדים שמסוגלים להעריך את ביצועי האנטנה במהירות, להצביע על פתרונות חלופיים ולהציע פרמטרים מעודכנים באופן עצמאי.

טכניקות AI מתקדמות בתכנון אנטנות

אלגוריתמים אבולוציוניים (GA, PSO)

שיטות אלו מדמות תהליכים ביולוגיים של ברירה טבעית: כל פתרון הוא פרט באוכלוסייה, ונבחן לפי פונקציית הכושר (Fitness Function). הפתרונות הטובים ביותר “שורדים” ומייצרים פתרונות חדשים דרך שילובים ומוטציות. הם לא מבטיחים פתרון מיטבי גלובלי, אך יכולים לאתר פתרונות איכותיים באזורים לא ליניאריים ומורכבים.

מודלים תומכים (Surrogate Models)

מדובר במודלים מתמטיים (כגון Gaussian Process או Polynomial Regression) שמתארים את פונקציית הכושר עצמה באופן מקורב. כך ניתן להעריך אלפי פתרונות פוטנציאליים במהירות, מבלי להריץ סימולציה מלאה עבור כל מקרה. השילוב של GA עם Surrogate מאפשר חיפוש מהיר וחכם יותר.

למידה מבוקרת (Supervised Learning)

באמצעות דאטה איכותי ומגוון, ניתן לאמן רשת נוירונים לחזות את ביצועי האנטנה עבור כל סט פרמטרים. חשוב לציין: המודלים מספקים תוצאות מדויקות רק עבור תחום הגיאומטריות שעליהן אומנו (Interpolation), ואינם מתאימים לחיזוי מחוץ לטווח (Extrapolation).

טבלת השוואה:

מקרה בוחן: אנטנת dual-band בשיטה דו-שלבית

מה נעשה?

במקרה הבוחן, נעשה שימוש בגישה דו-שלבית: בשלב הראשון יושם Genetic Algorithm לחיפוש מרחבי של פרמטרים (אורך, רוחב, חריצים וכו’). לאחר זיהוי פתרון ראשוני, בוצע fine-tune בעזרת אלגוריתם גרדיאנטי (Gradient Descent) לשיפור ממוקד של ערכי S₁₁.

האנטנה כוונה לפעולה בתדרים 2.4 ו־5.8 GHz. הנתונים נאספו לאחר סימולציה ב־CST, כשהסף הנדרש היה S₁₁ נמוך מ־20 dB בכל תדר.

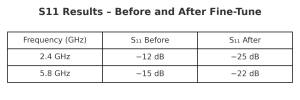

טבלה 1: השוואת ערכי S₁₁ בתדרים מרכזיים – לפני ואחרי Fine-Tune

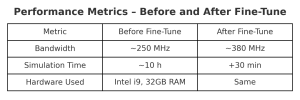

טבלה 2: מדדים כלליים – לפני ואחרי Fine-Tune

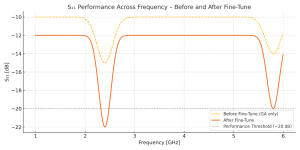

הגרף להלן מציג את שיפור ביצועי ההחזר (S₁₁) בשני תדרים עיקריים לאחר ביצוע כוונון מדויק, ומדגים כיצד האלגוריתם fine-tune מצליח להוריד את רמות ההחזר מתחת לרף −20 dB.

והפחתת התלות באינטואיציה מהנדסית של ניסוי וטעייה. גרף: עקומת S₁₁ לפני ואחרי כוונון (ראו בתרשים המצורף)

גרף: עקומת S₁₁ לפני ואחרי Fine-Tune

🔎 מסקנות ממקרה הבוחן

היישום של שילוב GA עם כוונון גרדיאנטי (fine-tune) מדגים כיצד ניתן להגיע לתוצאות ביצועים טובות משמעותית – עם שיפור של מעל 10 dB בערכי S₁₁, והרחבת רוחב הפס בכ־50%. התהליך חסך שעות של ניסוי וטעייה ידני, תוך שמירה על דרישות ביצועים קפדניות. שילוב זה מייצג מתודולוגיה חדשנית, יעילה ומעשית, שיכולה להתאים כמעט לכל שלב בתכנון אנטנות מודרני.

 יישומים תעשייתיים ומבט קדימה

שיטות מבוססות AI מיושמות כיום בשורת תעשיות: תקשורת סלולרית, ניווט, חישה רכבית, מערכות לוויין ו־IoT. חברות כמו Huawei, Qualcomm, Ericsson ואחרות משלבות מודלים מבוססי ML בתוכנות הפיתוח שלהן.

כמו כן, מספר פלטפורמות מסחריות כוללות כבר רכיבי AI:

• Ansys HFSS AI Toolkit  – לייעול תכנון RF.
• Keysight PathWave Design  – תכנון מונחה דאטה.
•   COMSOL AI Framework – לשימוש אקדמי ותעשייתי כאחד.

מגמות עתיד:

• Reinforcement Learning (RL): מאפשר אופטימיזציה של מערך אנטנות בזמן אמת – לדוגמה, התאמת beamforming לתנאים משתנים כמו מיקום מקלט או חסימה פיזית.
• GANs : נבחנים ככלי ליצירת טופולוגיות אנטנה חדשות לחלוטין, אך נמצאים בשלבים מוקדמים של פיתוח.
• TinyML : מאפשר הטמעת מודלים קטנים במעבדים זעירים – לדוגמה, התקני IoT – לפעולה חכמה בקצה הרשת (Edge Computing).

סיכום

שימוש בבינה מלאכותית בתכנון אנטנות אינו עתיד – הוא הווה קונקרטי. בין אם מדובר בחיפוש מבני אנטנה יעילים, חיזוי פרמטרים או אופטימיזציה של ביצועים – השילוב בין אלגוריתמים אבולוציוניים, למידה מונחית ומודלים מקורבים משנה את פני התחום.

בעולם שבו זמני פיתוח מתקצרים והצורך בחדשנות גובר, AI הוא כלי חיוני בארגז הכלים של כל מהנדס RF. אלו שלא יאמצו אותו – פשוט יישארו מאחור.

📚 מקורות:

• “Artificial Intelligence in Antenna Design,” Microwave Journal, 2023–2025.
• Koziel, S. et al. “Data-Driven Design of Miniaturized Wideband Antennas,” MDPI Electronics, 2023.
• Analog Devices. “Accelerating Antenna Optimization with Surrogate Models,” White Paper, 2022.
• Zhang, G. “Machine Learning for mmWave Antenna Arrays,” IEEE, 2024.
• Ansys, Keysight, COMSOL – AI-enhanced Simulation Toolkits.
