מי שזוכר את הפרסומות של בורגר קינג משנות ה-70 וה-80, לא שוכח את המסר הפשוט אך המהפכני של אותה תקופה- “Have It Your Way” : תקבל בדיוק מה שביקשת, כמו שאתה אוהב. בלי קיצורי דרך, בלי סטנדרטים נוקשים. ההמבורגר שלך, בדרך שלך.

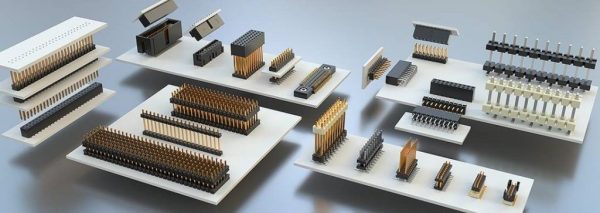

ייתכן שזה יפתיע, אבל הרעיון הזה תקף גם – ואולי בעיקר – בעולם של מחברים אלקטרוניים ברמת הלוח (board-level connectors). במקרים רבים, במקום להסתבך בבחירת מחבר ייעודי מתוך מאות או אלפי דגמים, קיימת אפשרות פשוטה, מודולארית וגמישה: מחברים דו-חלקיים מסוג header ו socket, הניתנים לחיתוך מדויק, לאורך הרצוי Cut-to-Position:
מבוך האפשרויות – ומסלול המילוט
בין אם מדובר ביישום בעל דרישות קצה כמו חום גבוה, תדר גבוה או תקינה ייעודית (כגון תקנים רפואיים, צבאיים או תעשייתיים), ובין אם מדובר בפרויקט סטנדרטי יחסית, מהנדסים רבים מוצאים עצמם מתמודדים עם עודף אפשרויות. המוצרים המתקדמים בשוק מציעים תכונות מתקדמות – אך גם ריבוי דרישות, התאמות, מגבלות מלאי ומחיר גבוה.
המחברים ה”קלאסיים” מהווים לעיתים קרובות פתרון פשוט ויעיל – במיוחד כאשר דרישות היישום אינן דורשות מענה לאתגרים קיצוניים. במקום תכנון מותאם יקר, אפשר לבחור בפתרון גמיש, הניתן להתאמה מדויקת לפי צורכי המעגל: מספר פינים, פריסה, גובה חיבור ועוד.
כל מספר פינים – מבלי להתפשר
אחד היתרונות הגדולים של מחברים הניתנים לחיתוך לפי מידה הוא האפשרות לבחור בדיוק את מספר הפינים הנדרש – אפילו אם מדובר במספר לא עגול או לא שגרתי. למשל, ב-Samtec , גוף הפלסטיק מגיע לרוב עם 50 מיקומים, וניתן להזמין כל מספר בין 1 ל־50 פינים בשורה בודדת.
התוצאה: חיסכון במקום פיזי, חיסכון בעלויות, קלות בהרכבה, ופחות מלאי מיותר במפעל. לדוגמה, אם נדרש חיבור בן 36 פינים – אין צורך לבחור מחבר 40 ולבזבז 4 מיקומים. יתרון זה משמעותי במיוחד במעגלים צפופים או קומפקטיים, שבהם כל מ”מ נחשב.
מגוון שורות: עד ארבע בשורה
כיום ניתן למצוא מחברים חתוכים גם בגרסאות דו-שורתיות, תלת-שורתיות ואפילו ארבע-שורתיות. האפשרות הזו פותחת פתח לתכנון PCB יעיל ומדויק יותר, תוך אופטימיזציה של צפיפות החיבור. למשל, במקום להשתמש במחבר 2×8, ניתן לבחור 3×5 – ולחסוך שטח יקר על המעגל.
פריסה רב-שורתית גם מאפשרת לחלק את הקשרים הלוגיים לפי קבוצות – כגון מתח, תקשורת וכניסות/יציאות – לשם פישוט הבדיקות והתחזוקה של המערכת.
Header וSocket – התאמה דו-כיוונית
כמו בכל מערכת חיבור, נדרש זוג: מחבר זכר (Header) ומחבר נקבה (Socket). היתרון במערכות הללו הוא שקלות הייצור מאפשרת למפעלים להציע מגוון רחב של סוגי מגעים – לרבות גרסאות מותאמות לעמידות גבוהה ,(rugged) מחזורים מרובים ,(high-cycle) חיבורי Pass-through או מגעים פשוטים וזולים.
למעשה, ניתן להתאים את סוג המגע לרמת האמינות, האיכות או העלות הדרושה ליישום – מה שמאפשר גמישות גבוהה ללא צורך בהזמנת מחבר ייעודי או מתוכנן מראש.
ומה בנוגע לקיטוב (Polarization)?
חיבור הפוך עלול לגרום לנזק – לכן נדרשת מניעה מובנית. במחברים חתוכים אין בליטות או חריצים מובנים, אך ניתן להוסיף קיטוב באמצעות הסרה של פין מצד אחד (למשל במחבר הזכרי) והוספת מפתח פלסטי מתאים במחבר הנקבי. כך נוצרת התאמה חד־כיוונית – פשוטה, זולה ויעילה.
אפשרות זו זמינה כבר בשלב ההזמנה, דרך סימון הפין הרצוי כחלק ממספר הדגם part) number ), והיא לא דורשת תכנון מיוחד או תוספות מכניות מסובכות.
הכלי שמקצר את הדרך : Samtec Solutionator®
אם עד כה הייתם צריכים לבצע שתי חיפושים נפרדים – אחד למחבר הזכר ואחד לנקבה – הכלי האינטראקטיבי של Samtec מקצר את הדרך: Solutionator® Flex Stacking מציג מיידית את זוג המחברים התואם לפי הדרישות הטכניות, כולל – גובה הstack , מספר הפינים והתצורה. יתרה מכך, הוא גם מספק את מספרי החלקים המדויקים, מוכנים להזמנה – ולרוב זמינים למשלוח תוך יום אחד בלבד.
במילים פשוטות: מדובר בכלי שמפשט משמעותית את תהליך ההחלטה, ומונע טעויות שעלולות לעלות בזמן, בכסף ובכאב ראש הנדסי.
סיכום: הפתרון הפשוט חוזר למרכז הבמה
בתעשייה שבה מורכבות הולכת וגוברת היא עניין שבשגרה, לעיתים דווקא הפתרונות הפשוטים – כמו מחברים חתוכים לפי מידה – יכולים להציע את השילוב המושלם בין גמישות, עלות נמוכה, זמינות גבוהה והתאמה מושלמת לצרכים.
בדומה למסר ההוא של בורגר קינג: גם כאן, אתם לא חייבים להתאים את עצמכם למוצר – אלא לבחור את המוצר שמתאים בדיוק לכם.
לפרטים נוספים ומפרטים טכניים Samtec Cut-to-Position Connectors
קרדיט תמונות: Samtec
