כאשר רשתות חשמל מתפתחות כדי להסתגל לביזור ולשילוב של אנרגיה מתחדשת, הן הופכות למורכבות יותר ויותר. ניהול מורכבות זו מחייב ניטור בזמן אמת ובקרה חכמה כדי למטב את הביצועים ולמנוע הפסקות חשמל. האיחוד האירופי צופה השקעה של 584 מיליארד אירו ברשתות חשמל עד שנת 2030, כאשר 170 מיליארד אירו מתוכם יוקצו באופן ספציפי לדיגיטציה חכמה.[1][footnoteRef:2] השקעה משמעותית זו מדגישה את ההכרה הגוברת באינטרנט של הדברים (IoT) כגורם מאפשר קריטי של רשתות חשמל חכמות וגמישות יותר.
חומרה התומכת ב-IoT – לרבות מודולי תקשורת, מעבדי קצה המשלבים בינה מלאכותית (AI) וחיישנים מתקדמים – מספקת תובנות מעשיות לגבי ביצועי הרשת, ומאפשרת למפעילים לזהות בעיות ולטפל בהן לפני שיסלימו לכדי תקלות. מהנדסי תכנון מתמודדים עם האתגר של פיתוח התקנים ניתנים להרחבה ומאובטחים, המסוגלים לתפקד בסביבות עתירות רעש תוך הבטחת שיהוי מינימלי בהעברת הנתונים. מאמר זה בוחן את הצורך בניטור חכם, את שיקולי התכנון המרכזיים ואת טכנולוגיות ה-IoT החיוניות לדור הבא של פתרונות לניטור רשתות חשמל.
הצורך בניטור חכם
רשתות חשמל מודרניות מתמודדות עם אתגרים רבים, הכוללים תנודות בביקוש, העדר יציבות ואיומי סייבר. עלייתם של משאבי אנרגיה מבוזרים (DERs), כגון פאנלים סולאריים ומערכות אגירה בסוללות, יצרה דינמיקה בלתי צפויה של היצע וביקוש. תנודות מתח וחוסר איזון בתדר עלולים לגרום לשיבושים, המחייבים התאמות בזמן אמת. יתרה מכך, הקישוריות המשופרת מביאה עימה נקודות תורפה חדשות, המחייבות אמצעי אבטחה עוצמתיים להגנה מפני התקפות סייבר. שילוב מקורות משתנים של אנרגיה מתחדשת, כגון רוח ושמש, מסבך עוד יותר את יציבות הרשת ומחייב מערכות ניהול מתוחכמות, המסוגלות להסתגל במהירות לתנודות בייצור החשמל.
איסוף וניתוח נתונים בזמן אמת מאפשרים למפעילי רשתות החשמל לשפר את האמינות ואת הנצילות. חיישנים חכמים ומערכות תקשורת התומכות ב-IoT מסוגלים לזהות חריגות, לחזות תקלות ולסייע בהטמעת אסטרטגיות תגובה לביקוש. מינוף למידת מכונה ואלגוריתמים המבוססים על AI מאפשר למערכות ניטור רשתות לנתח נתונים היסטוריים ונתונים בזמן אמת כדי לחזות מגמות צריכה ולמטב את הפצת החשמל. השקעת האיחוד האירופי בדיגיטציה מדגישה את החשיבות של ניטור חכם כבסיס של מערכות אנרגיה עתידיות. טכנולוגיית IoT מאפשרת לספקי אנרגיה לעבור מניהול רשת תגובתי ליזום, לקצר זמני השבתה יקרים ולשפר את הגמישות הכוללת של המערכת (איור 1).
איור 1: מערכות מתקדמות לניטור IoT מספקות תובנות בזמן אמת על ביצועי רשת החשמל, ומשפרות את הנצילות, את האמינות ואת האבטחה בעולם של אנרגיה ההופך למורכב יותר ויותר (מקור: well/stock.adobe.com; נוצר באמצעות AI)
ניטור חכם משפר את הנצילות, וממלא תפקיד מכריע בשיפור אבטחת הרשת. החשש מאיומי סייבר המתמקדים בתשתיות קריטיות גובר, ופתרונות התומכים ב-IoT מציעים זיהוי ומיתון של איומים בזמן אמת. פריסת פרוטוקולי תקשורת מוצפנים, מערכות לזיהוי חריגות ואמצעי אבטחה המבוססים על AI מאפשרת למפעילי הרשת למנוע גישה בלתי מורשית ולהבטיח את שלמות הנתונים. כמו כן, אוטומציה המבוססת על IoT מאפשרת למפעילים להגיב במהירות לתקלות בלתי צפויות תוך הפחתת ההשפעה של הפסקות חשמל והבטחת יציבות הרשת.
שיקולי תכנון למהנדסים
פיתוח חומרת IoT לניטור רשתות חשמל מציב מספר אתגרים טכניים, המחייבים התייחסות קפדנית. תחנות משנה ורשתות הולכה של חשמל מייצרות הפרעות אלקטרומגנטיות (EMI) משמעותיות, העלולות לשבש את פעולתם של התקני IoT. כדי להבטיח העברת נתונים אמינה בסביבות עתירות רעש אלה, המהנדסים חייבים להטמיע סיכוך עוצמתי, אלגוריתמים מתקדמים של סינון ופרוטוקולי תקשורת העמידים לרעש. פתרונות חומרה חייבים להיות מוקשחים כדי לעמוד בתנאי מזג אוויר קיצוניים, בתנודות טמפרטורה ובאפשרות של חבלה פיזית – במיוחד באזורים מרוחקים ולא מאובטחים.
נוסף על גורמים סביבתיים אלה, נצילות ההספק היא גורם מכריע. התקני ניטור רשתות פועלים לעיתים קרובות במקומות מרוחקים, שזמינות אספקת החשמל בהם מוגבלת. לפיכך, יש לתכנן חומרה נצילה אנרגטית, המשלבת מיקרו-בקרים בהספק נמוך במיוחד, מערכות ממוטבות לניהול הספק ויכולות קצירת אנרגיה כדי להאריך את חיי התפעול שלהם. המהנדסים חייבים לשקול שילוב של ספקי כוח מגובים בסוללות, או במקורות אנרגיה סולאריים, כדי לשמור על פעילות רציפה במהלך הפסקות חשמל ממושכות או בתנאי הספק נמוך.
יכולת ההרחבה היא גורם מפתח נוסף בתכנון התקני IoT. תשתית הרשת מתרחבת ללא הרף, ופתרונות הניטור חייבים לספק מענה להתרחבות זו. פרוטוקולי תקן פתוח וארכיטקטורות מודולאריות מאפשרים יכולת פעולה הדדית בין טכנולוגיות קיימות ועתידיות, ומבטיחים אינטגרציה חלקה בסביבות רשת מגוונות. המהנדסים חייבים לתכנן מערכות גמישות, שיוכלו להתמודד עם נפחי נתונים הולכים וגדלים ויאפשרו לבצע בקלות עדכוני קושחה, אבחון מרחוק ומיטוב ביצועים ללא צורך בהחלפה נרחבת של חומרה.
יכולת הפעולה ההדדית קריטית גם לאור אופייה המפוצל של המערכת האקולוגית של רשת החשמל, המשלבת מערכות ישנות ומודרניות. על המהנדסים לתעדף פרוטוקולי תקשורת סטנדרטיים בתעשייה, כגון MQTT, OPC UA ו-IEC 61850, כדי להבטיח החלפת נתונים חלקה בין התקנים ופלטפורמות שונים. גם סוגיית האבטחה מהווה שיקול מכריע ביישומי רשת חשמל. הטמעת הצפנה מקצה לקצה, מנגנוני אתחול מאובטחים ואלגוריתמים לזיהוי חריגות עשויה לסייע במיתון סיכוני אבטחת סייבר, ולהגן על תשתיות חיוניות מפני התקפות אפשריות. עמידה בתקנות המשתנות של אבטחת הסייבר ובשיטות הפעולה המומלצות בתעשייה חיונית להגנה על תשתית רשת החשמל.
היבט חיוני נוסף הוא מזעור השיהוי בהעברת נתונים. תפעול הרשת מחייב עיבוד נתונים בזמן אמת לשם קבלת החלטות מיידית. הטמעת יכולות עיבוד AI בהתקני הקצה מפחיתה את ההסתמכות על מחשוב ענן, ומשפרת את זמני התגובה. ניתוח נתונים המבוסס על AI מאפשר להתקני IoT לזהות דפוסים בצריכת האנרגיה, לחזות תקלות ולמטב אסטרטגיות תגובה לביקוש ללא העיכובים האופייניים למרכזי נתונים מרוחקים. למחשוב בשיהוי נמוך חשיבות מכרעת בוויסות תדרים, בייצוב מתח ובזיהוי תקלות בזמן אמת – תחומים המחייבים תגובה מהירה כדי לשמור על יציבות הרשת.
טכנולוגיות IoT עיקריות לניטור רשתות חשמל
מהנדסים, המפתחים פתרונות לניטור רשתות חשמל התומכים ב-IoT, יכולים למנף טכנולוגיות חדשניות שונות כדי ליצור מערכות עמידות ואמינות. מודולי תקשורת ממלאים תפקיד חיוני בהבטחת העברה מאובטחת ואמינה של נתונים. טכנולוגיית רשת מרחבית בהספק נמוך (LPWAN) מאפשרת תקשורת ארוכת-טווח בהספק נמוך, שהופכת אותה לאידיאלית ליישומי ניטור מרחוק. לתרחישים הדורשים שיהוי נמוך במיוחד ותפוקת נתונים גבוהה, רשתות 5G מציעות יתרונות משמעותיים, לרבות תמיכה בניתוח נתונים בזמן אמת. יישומים מסוימים עשויים לחייב פרוטוקולי תקשורת קנייניים, שהותאמו לצרכים ספציפיים של ביצועים ואבטחה כדי לספק פתרונות מותאמים המשפרים את אמינות המערכת.
דוגמה מצוינת לפתרון תקשורת יעיל היא מודול Murata Type 1SJ LoRaWAN™ (איור 2). מודול זה מספק קישוריות LPWAN בהספק נמוך ובממדים קומפקטיים, תכונות ההופכות אותו לבחירה מצוינת ליישומי ניטור רשתות. המודול מתאפיין ברגישות גבוהה של -137dBm בהספק יציאה מרבי של +22dBm, ותומך בטווח תדרי ה-ISM 868MHz עד 915MHz, תכונות המבטיחות תקשורת אמינה לטווח ארוך. מודול Murata Type 1SJ תוכנן ליישומים נצילים אנרגטית, ולפיכך הוא מאפשר חיי סוללה ארוכים ומתאים במיוחד ליישומי ניטור רשתות מרוחקים המתאפיינים במגבלות הספק.

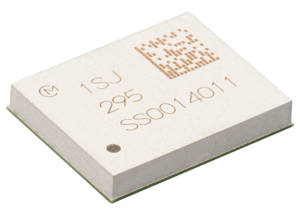

איור 2: מודול Murata Type 1SJ LoRaWAN מספק קישוריות LPWAN בהספק נמוך ובממדים קומפקטיים, המאפשרת תקשורת אמינה לטווח ארוך לניטור רשתות חשמל חכמות וליישומי IoT (מקור: Mouser Electronics).
מעבר למודולי תקשורת, מעבדי קצה המשלבים AI ומעגלי בקרה אלקטרוניים ממלאים תפקיד חיוני בניטור הרשת, ומאפשרים ניתוח נתונים בזמן אמת וקבלת החלטות במקור. יכולות זיהוי חריגות מאפשרות למערכות אלה לזהות הפרעות ברשת ותקלות אפשריות בציוד לפני שהן מסלימות, מקצרות את זמני ההשבתה ומונעות נזק יקר לתיקון. תכונות תחזוקה חזויה מנתחות נתוני חיישנים כדי לנבא כשלים ברכיבים, ובכך ממטבות את לוחות זמני התחזוקה ומאריכות את חיי הציוד. כמו כן, דחיסת נתונים המבוססת על AI מצמצמת את דרישות רוחב הפס, ומאפשרת למערכות ניטור מרחוק לשדר מידע חיוני בלבד תוך חיסכון במשאבים ושמירה על הנצילות.
מערכת ה-IoT על שבב (SoC) MediaTek Genio 1200, התומכת ב-AI (איור 3), היא מוצר מופת בקטגוריה זו, המציע יכולות AI עוצמתיות ליישומי מחשוב קצה. טכנולוגיה זו משפרת את ניטור הרשת על ידי אפשור עיבוד נתונים חכם במקור כדי למזער את השיהוי ולשפר את התגובתיות הכוללת של המערכת. פתרונות ניטור רשתות התומכים ב-AI יכולים לשלב גם מודלים מתקדמים של למידת מכונה כדי לשפר את חיזוי הביקוש, למטב את איזון העומסים ולתמוך ברשתות בעלות יכולות ריפוי עצמי, המנתבות מחדש את אספקת החשמל באופן אוטומטי במקרה של הפסקות חשמל.

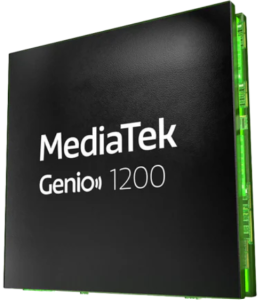

איור 3: מערכת MediaTek Genio 1200 היא מערכת מובילה על-גבי-שבב (SoC), המיוצרת בטכנולוגיית 6nm חדשנית (מקור: Mouser Electronics).
טכנולוגיה מתפתחת נוספת בתחום ניטור הרשתות החכמות היא הדמיות בתאומים דיגיטליים. מינוף נתוני IoT ומידול המבוסס על AI מאפשר לחברות חשמל ליצור העתקים וירטואליים של רשת החשמל כדי לדמות תרחישים שונים, לבחון תצורות חדשות ולמטב את הביצועים לפני הטמעת השינויים בסביבה האמיתית. טכנולוגיית התאום הדיגיטלי מאפשרת למפעילים לזהות ליקויי נצילות, לחזות תקלות בציוד ולהעריך את השפעת השילוב של אנרגיה מתחדשת בדיוק חסר תקדים.
סיכום
המורכבות הגוברת של רשתות החשמל מחייבת פתרונות ניטור חכמים, שממנפים חומרה התומכת ב-IoT כדי למטב את הביצועים ולשפר את האמינות ואת אבטחת הסייבר. למהנדסי תכנון תפקיד מכריע בפיתוח מערכות ניטור ניתנות להרחבה, מאובטחות ויעילות, המסוגלות לעמוד בתנאים קיצוניים ולעבד נתונים בשיהוי מינימלי. שילוב מודולי תקשורת מתקדמים, מעבדי קצה התומכים ב-AI והתקני IoT מאובטחים מאפשר למהנדסים לתרום לעיצוב העתיד של תחום ניהול האנרגיה.
ככל שההשקעות בתשתית הרשת החכמה ממשיכות לגדול, אימוץ של טכנולוגיות IoT חדשניות יהווה גורם מכריע בהקמת רשת חשמל גמישה וחכמה יותר. חידושים אלה משפרים את הנצילות של הפצת האנרגיה, ומבטיחים את היציבות והאבטחה של תשתיות קריטיות. חדשנות ותכנון אסטרטגי מאפשרים למהנדסים לתרום לפיתוח של רשת חשמל חכמה ובת-קיימא יותר, שתספק מענה לדרישות המתפתחות של עולם האנרגיה המודרני.
תמונת שער: תמונת נושא: ניטור רשתות חכמות התומך ב- I oT משפר את קבלת ההחלטות בזמן אמת ואת הנצילות, מתגבר את אבטחת הרשת ומבטיח תשתית חשמל גמישה וחכמה יותר לעתיד. מקור: M Yaqoob / stock.adobe.com ; נוצר באמצעות AI
