בעולם ההנדסה המודרני, שבו כל מילימטר וכל גרם משפיעים על תפקוד מערכת, גם המחברים הזעירים ביותר עוברים מהפכה. הצורך במערכות קלות, אמינות ומזעריות – בתעשיות החלל, התעופה, הביטחון והרפואה– מכתיב חדשנות גם ברכיב הקטן ביותר במערכת.
חברת Axon’ Cable הצרפתית, מהמובילות בעולם בתחום החיווט והמחברים המיניאטוריים, מציגה בשנים האחרונות דור חדש של פתרונות חיבור המשלבים מזעור קיצוני, התקנה מהירה ותחזוקה פשוטה – תוך שמירה על עמידה מלאה בתקני MIL. בעולם (בעיקר באירופה), חלק מחידושים אלו נדרשו על ידי לקוחות וחלק הם הרחבה של החידושים לתחומים נוספים. בישראל כבר נעשה שימוש על ידי לקוחות רבים בחידושים אלו, אך ההבנה של היתרונות העצומים שלהם בחיסכון בזמן ותהליכי הרכבה עדיין אינם נחלת הכלל.
מחברי Micro-D – בטכנולוגיית D-Click® ו– D-ClickLite® לחיבור מהיר ועמיד
מחברי Micro-D המבוססים על תקןMIL-DTL-83513 , מהווים מזה עשורים בסיס למערכות אלקטרוניות מתקדמות. אולם חיבור באמצעות ברגים, המחייב מומנט מדויק לסגירה ופתיחה בדירוג, הופך לאתגר בסביבות קומפקטית (ואחד מ”מבזבזי הזמן” העיקריים בהרכבת ופירוק מחברים אלו).
כדי לפשט את התהליך, פיתחה Axon’ Cable את D-Click® – – מנגנון נעילה בלחיצה (“קליק”) המבוסס על זוג לשוניות קפיציות. די בלחיצה אחת כדי להשלים חיבור מלא ובטוח, ללא כלים, ללא הברגה וללא חשש משחרור לא רצוני. המנגנון נבדק לעמידות ברעידות, שינויי טמפרטורה ומאות מחזורי חיבור-ניתוק.
סדרת המחברים זמינה בשלוש גרסאות חומרים:
- D-Click® מתכת – מיועדת לסביבות תובעניות בתעשיות הביטחון, התעופה והחלל (הצרכנים המרכזיים כיום בתעשיות החלל).
- D-ClickLite® פלסטיק – פתרון קל-משקל ועמיד בקורוזיה ליישומים רפואיים ותעשייתיים.
השימוש במנגנון D-Click® חוסך משמעותית בזמן הרכבה ופירוק, מפשט את התחזוקה ומאפשר אינטגרציה גם במערכות צפופות במיוחד (אין צורך לשמור מקום לכניסת מברג לנעילה), תוך שמירה על ביצועים חשמליים ועמידות מכנית ברמה צבאית.
מחבר D-Click מתכתי
SnapLite® – מחברי Fast-Locking פלסטיים קלי-משקל
בהמשך לגישת החיבור המהיר, פיתחה Axon’ Cable את SnapLite® – – משפחת מחברי Composite Fast-Locking החדשה. מחברים אלה מבוססים על מנגנון נעילה מהירה בלחיצה, בדומה ל-D-Click®, אך משלבים מעטפת עשויה חומר קומפוזיטי קל במיוחד.
SnapLite® נועדו ליישומים שבהם משקל ועמידות הם קריטיים: רחפנים, מערכות חלל זעירות (CubeSat), ציוד אוויוניקה נייד ומכשור רפואי. המבנה המיוחד מקנה קשיחות גבוהה יחסית למשקל, עמידות בפני רטט והגנה אלקטרומגנטית מעולה. המנגנון מאפשר חיבור מהיר ובטוח במקום הברגות ומקל על תחזוקה והרכבה חוזרת. בזכות שילוב החומרים המתקדמים, מדובר בפתרון קל מאוד שעדיין עומד בכל תקני ה-MIL לרעידות, טמפרטורה וקורוזיה.
SNAPLITE
Versatys® – מחברי כוח רב-תכליתיים ופריקים
משפחתVersatys® נועדה לענות על הצורך בחיבור חשמלי להספקים גבוהים – עד 40 אמפר למגע (12AWG)– תוך שמירה על גמישות ופשטות בתחזוקה. המחבר מגיע בגרסאות של 4, 6 ו-8 מגעים (ועד 12 מגעים בהזמנה מיוחדת), ובנוסף יכול להעביר עד 8 קווי Coax בו-זמנית.
Versatys® מותאם לעבודה עם מנגנון D-Click® או עם צורת חיבור סטנדרטית, ומציע גם אפשרות לבנייה בשני חלקים לטובת שדרוג מערכות קיימות. המבנה כולל “ארובה” בעלת תאים נפרדים לכל מוליך, המסייעת בהכוונה נכונה של הפינים ומשמשת כמהדק כבל יעיל. שילוב זה מאפשר עמידות ב-EMI, תחזוקה נוחה וחיבור אמין במגוון יישומי כוח באוויר, בחלליות ובמערכות קרקע צבאיות. המחבר מגיע בגרסה יצוקה או פריקה, ולאחרונה פותח לו מגוון רחב של Backshells לכלל התצורות.

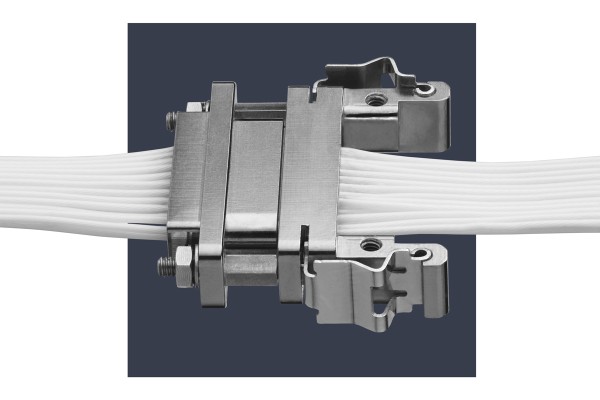

תמונה 1: מחבר D-Click מתכתי קרדיט: Axon/Nissan Aviation

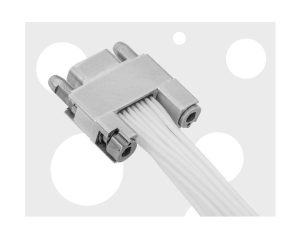

תמונה SNAPLITE :2 קרדיט: Axon/Nissan Aviation
Nano-D Fast Lock – חיבור מדויק תוך שניות
Nano-D מבוסס על תקן MIL-DTL-32139 עם מרווח מגע של 0.635 מ״מ בלבד, ומציע כעת את פתרון הנעילה המהירה של AXON. המנגנון משלב שני פיני הובלה (Guide Pins) שמבצעים גם יישור וגם נעילה. בעת החיבור, די בדחיפה קלה של הפינים כדי להשלים נעילה בטוחה; לשחרור, סיבוב של פין ההובלה ב-90° גורם לשחרור אוטומטי.
ה-Fast Lock מוצע גם בגרסה קומפקטית יותר הדורשת כלי עזר קטן וכן בגרסה ידנית ללא כלים, ששתיהן עשויות מעטפת מתכת עמידה. המחברים עומדים במבחני רעידות, שוקים תרמיים ומאות מחזורי חיבור-ניתוק, ומשמשים במערכות לווייניות, תעופתיות וצבאיות שבהן נדרש חיבור מהיר בתנאי מקום מוגבלים.
סיכום – חיבורים מהירים, אמינים וקלי-תחזוקה
חדשנותה של Axon’ Cable בתחום מחברי Micro ו-Nano-D מוכיחה כי גם בעולם המיקרו ניתן להשיג ביצועים גדולים. מנגנוני D-Click®, D-ClickLite®, SnapLite®, Fast Lock ו-Versatys® מציבים סטנדרט חדש של מהירות, אמינות וגמישות תפעולית. השילוב בין חומרים מתקדמים, עיצובים חכמים ויצור מדויק מאפשר להנדסאים ולמתכננים להקטין מערכות מבלי לוותר על נוחות, בטיחות או ביצועים.
שימוש במחברים אלו, במיוחד בתעשיות החלל והתעופה, יכול לחסוך ק”ג רבים במשקל המערכת, מאות שעות הרכבה, חיסכון בנפח ובקלות ההרכבה. לכן ברור שכמות השימוש בהם רחוקה ממיצוי והחברה פועלת כל הזמן להמשך חידושים ושיפורים (10% מהכנסות החברה מיועדות למו”פ מוצרים וחומרים חדשים), על מנת למצוא את הפתרונות הבאים והחדשניים עבור לקוחותיה.
תמונה VERSATYS :3 מחבר פריק קרדיט: Axon/Nissan Aviation

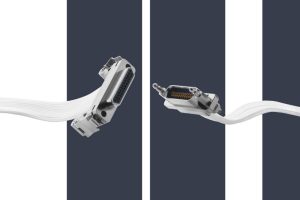

תמונה Nano D fast lock :4 קרדיט: Axon/Nissan Aviation

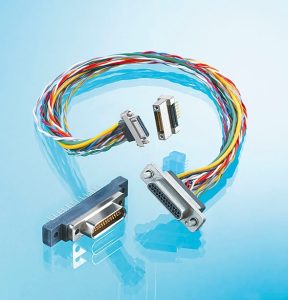

תמונה 5: מחברי Micro-D קרדיט: Axon/Nissan Aviation
תמונת שער: מחברי חיבור מהיר
קרדיט: Axon/Nissan Aviation
