האינקודר המוחלט והחכם: איך אופטיקה ובינה מלאכותית מגדירות מחדש את המדידה הליניארית

כך הופך חיישן המיקום הצנוע לאחד המרכיבים החשובים ביותר באוטומציה המודרנית

החיישן הצנוע שמודד מיקום עובר שדרוג דרמטי

האינקודר הליניארי המוחלט כבר לא רק סופר פסיעות – הוא מחשב, מתקן ולומד.
איך חיבור בין אופטיקה מתקדמת, קוד גריי ובינה מלאכותית מאפשר למכונות CNC, לרובוטים ולקווי ייצור שבבים לדעת את מיקומם בדיוק של ננומטרים, לחזור לעבודה מיד לאחר הפסקת חשמל, ולבצע כיול עצמי בזמן אמת?
כל הפרטים על דור 2025 של טכנולוגיות המדידה – בכתבה המבוססת על מחקרם המקיף של Zhao ועמיתיו מאוניברסיטת חואזונג למדעים וטכנולוגיה, ווהאן, סין.

מהמכניקה לאופטיקה – ומהאינקרמנטלי למוחלט

כדי להבין את מהות השינוי, צריך להתחיל בהבחנה הבסיסית בין שני סוגי אינקודרים: יחסיים   (Incremental) ו-מוחלטים (Absolute).
האינקרמנטלי הוא וותיק ופשוט – הוא סופר “פסיעות” של תנועה באמצעות קריאת דפוס מחזורי על דיסק או סרגל. עם הפסקת מתח, המערכת מאבדת את המידע ונדרשת לחזור לנקודת אפס (homing) כדי להתכוונן מחדש.
האינקודר המוחלט, לעומתו, מתוכנן כך שכל מיקום לאורך הסרגל מקודד בקוד ייחודי. גם אם החשמל נותק, עם חזרתו ניתן לדעת מיידית היכן נמצא הציר או המגלשה — ללא אתחול או כיול נוסף.

היתרון הזה הופך קריטי במכונות מדויקות: במערכות CNC, במתקני מדידה קואורדינטיים (CMM), ובקווי ייצור של שבבים או רכיבים אופטיים, כל שנייה של רה-אתחול היא אובדן זמן וכסף. במילים אחרות – האינקודר המוחלט מקצר את הדרך בין דיוק לתפוקה.

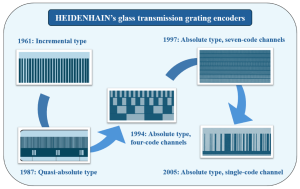

איור 1: התפתחות סדרת האינקודרים הליניאריים מזכוכית של HEIDENHAIN לאורך השנים. (Figure 1 – The development history of HEIDENHAIN’s glass transmission linear encoders.) מקור: Zhao M., Yuan Y., Luo L., Li X., Sensors 2025, 25(19):5997 © HEIDENHAIN GmbH, באדיבות MDPI (CC BY 4.0)

שלושת עקרונות המדידה – שלוש דרכים לראות את העולם

Zhao ועמיתיו מתארים שלוש משפחות עיקריות של שיטות מדידה לאינקודרים מוחלטים. כל אחת מהן משקפת תפיסת עולם שונה של איך למדוד מיקום בדיוק ננומטרי.

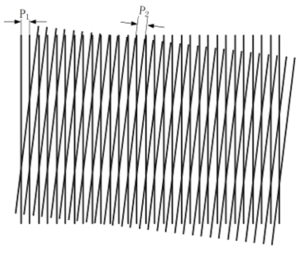

1. שיטת Moiré Fringes – מבוססת על תבניות הפרעה הנוצרות כאשר שני גריטינגים חופפים זה לזה. תנועת ההסטה בין הפסיכים מייצרת שינוי מחזורי באור הנקלט, שמתורגם לתזוזה מדויקת. היתרון: דיוק גבוה מאוד; החיסרון: רגישות לרעידות ולסטיות תרמיות.

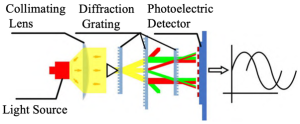

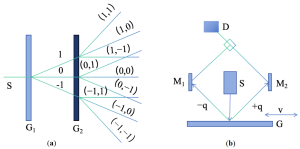

2. שיטת Diffraction Grating – שימוש בעקרון העקיפה של קרני אור דרך סרגל מחורץ ברזולוציה ננומטרית. האור הנשבר נמדד ע״י גלאים, והפרש הפאזה משמש למדידת מרחק. טכנולוגיה וותיקה אך עדיין פסגת הדיוק.
3. שיטה מבוססת תמונה (Image-Based) – הדור הצעיר והחכם ביותר. בניגוד לשיטות האופטיות הוותיקות, היא אינה מסתמכת רק על דפוס מחזורי אלא על זיהוי דפוס ייחודי (Unique Pattern Recognition) לאורך הסרגל כולו. המצלמה לוכדת חלק קטן מהדפוס, והאלגוריתם – לעיתים מבוסס בינה מלאכותית – מחשב את המיקום המוחלט באמצעות התאמה סטטיסטית (Pattern Matching) של התמונה שנקלטה אל מפת הקוד השלמה, ומבצע תיקון מיידי של עיוותים, לכלוך או סטיות תרמיות בזמן אמת.

שלושת השיטות האלו אינן מתחרות בהכרח — לעיתים משולבות במערכות היברידיות המנצלות את יתרונות כולן.

איור 2: מבנה פנימי וחיצוני של אינקודר ליניארי מוחלט: (a) המעטפת החיצונית; (b) החלקים הפנימיים; (c) יחידת הסריקה; (d) גריד המדידה הזכוכיתי. (Figure 8 – Structure of absolute linear encoder: (a) External structure; (b) internal structure; (c) scanning carriage; (d) part of scale grating.) מקור: Zhao M. et al., Sensors 2025 (CC BY 4.0)

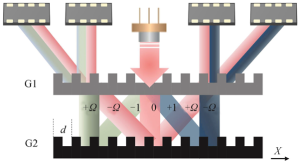

איור 3: סידור מופעים של אותות Moiré לאורך הציר הליניארי. (Figure 3 – Phase arrangement of longitudinal Moiré fringe signals.) מקור: Zhao M. et al., Sensors 2025 (CC BY 4.0)

הקוד שמאחורי הדיוק – Multi-Track מול Single-Track

בלב כל אינקודר מוחלט נמצא ה”קוד” — סדרת ביטים חזותיים המתורגמים לערכים דיגיטליים של מיקום.
יש שתי גישות עיקריות:

• Multi-Track: כל ביט מיוצג בפס נפרד על הסרגל, לקוד בינארי מלא לכל מיקום. פתרון אמין אך רחב ויקר.
• Single-Track: כל המידע מקודד במסלול יחיד, לרוב בקוד גריי — קוד חכם המבטיח שינוי של ביט אחד בלבד בין מיקומים סמוכים, וכך מונע טעויות קריאה מרעידות או סטייה אופטית.
  השיטה מאפשרת מזעור דרמטי ושיפור עמידות בלי לפגוע בדיוק.

Zhao ועמיתיו מציינים כי המעבר ל-Single-Track הנתמך בעיבוד תמונה מהיר הוא אחד הגורמים המרכזיים שאיפשר את “דור 2025” של אינקודרים קומפקטיים וחכמים.

כשהמדידה הופכת לאינטליגנציה

אם פעם האינקודר היה “עין עיוורת” שמעבירה נתונים לבקר, היום הוא מרכיב אנליטי בפני עצמו.
חיישנים חדשים מבצעים Self-Calibration – כיול עצמי של נקודות מדידה, תיקון סטיות טמפרטורה והחזרת דיוק בזמן עבודה.
חלקם משלבים בינה מלאכותית ברמת החיישן: אלגוריתמים של למידת מכונה מזהים דפוסי רעש או החלקה ומבצעים פיצוי דינמי עוד לפני שהשגיאה נראית במערכת הבקרה.
במונחי ייצור, המשמעות ברורה: פחות תחזוקה, פחות עצירות קו ויציבות גבוהה יותר לאורך שנים.

איור 4: מערך ניסוי לבדיקת ביצועי אינקודר מוחלט מבוסס תמונה. (Figure 10 – Experimental setup of an image-based absolute encoder system.) מקור: Zhao M. et al., Sensors 2025 (CC BY 4.0)

טעויות מיקרוניות שמייצרות הפסדים מאקרוסקופיים

Zhao ועמיתיו מנתחים באופן שיטתי את מקורות השגיאה: שגיאות מערכתיות (פגמים גיאומטריים), סביבתיות (טמפרטורה, אבק) ואינטרפולציה (המרת אותות).
באמצעות חישה מרובת נתיבים ואלגוריתמים סטטיסטיים מצמצמים טעויות לרמות ננומטריות. במכונות לייצור שבבים זה חיסכון כספי עצום.

איור 5: השוואת שגיאות Subdivision (SDE) בין שיטות מדידה שונות של אינקודרים ליניאריים. (Figure 11 – Comparison of SDE (Subdivision Error) among different measurement methods.) מקור: Zhao M. et al., Sensors 2025 (CC BY 4.0)

דוגמה מן השטח: כש-CNC לא צריך “להיזכר” איפה היה

מערכת חריטה ממוחשבת שפעם דרשה אתחול לאחר כיבוי חוזרת כעת לעבודה מיידית.
במערכות רובוטיות המשמעות גדולה עוד יותר: אין התנגשויות, אין כיול מחדש, והמערכת חוזרת לדיוק הקודם גם לאחר הפסקת חשמל.

במכונות CMM (מדידת קואורדינטות) זה הבדל בין מדידה רציפה לכיול חוזר – חיסכון בזמן ובחוסר ודאות.

מייצור שבבים ועד מכשור רפואי

האינקודרים המוחלטים כבר אינם נחלתם של תעשיות המתכת בלבד.
Zhao ועמיתיו מדגישים חדירה לענפים חדשים:

• תעשיית השבבים: מערכות Stage ליטוגרפיות דורשות יציבות ננומטרית; האינקודרים המוחלטים מספקים אותה גם בתנאי ואקום.
• רובוטיקה עדינה: זרועות הרכבה או הדפסה ביולוגית דורשות חזרה מדויקת למיקום – דיוק שכיום בר השגה.
• מכשור רפואי: מערכות ניתוח רובוטיות ומכשירי הדמיה זעירים בהם דיוק של עשיריות מילימטר הכרחי לבטיחות.
• חלל ואופטיקה: חיישנים עמידים לטמפרטורות קיצון ולרדיואקטיביות, עם דיוק שאינו מושפע משדות מגנטיים.

בכל התחומים הללו הגישה של “חיישן חכם” מחליפה בהדרגה מערכות חישה אנלוגיות וכבדות.

מבט קדימה – האינקודר כיחידת בקרה עצמאית

Zhao ועמיתיו מסיימים את מאמרם בהצצה לעתיד: האינקודר הופך ליחידת בקרה מוכללת (Integrated Control Unit).
במקום חיישן מדווח בלבד, הוא יבצע עיבוד, סינון, תיקון ואפילו בקרה מקומית.

הם מזהים ארבע מגמות מרכזיות:

1. בינה מלאכותית מובנית (AI-Assisted Correction) לשיפור מדידה בזמן אמת.
2. חומרים חדשים לגריטינג – פולימרים מרוכבים וננו-חומרים לחוזק ועדינות.
3. Self-Diagnostic Encoders – חיישנים שמזהים שחיקה או לכלוך ומתריעים מראש.
4. שילוב עם Edge Control – חיבור ישיר לבקרים תעשייתיים ללא מחשב מרכזי.

כך החיישן הקטן בקצה הציר הופך משותף פאסיבי לשותף פעיל בהחלטות המערכת.

לא מהפכה – אבולוציה אינטליגנטית

 Zhao ועמיתיו אינם מדברים על “מהפכה”, אלא על התקדמות עקבית וחכמה.
זו לא פריצה דרמטית, אלא הבשלה של תחום שהופך מדידה מדויקת למדידה מתוחכמת.

האינקודרים המוחלטים של 2025 הם סמל למעבר מהנדסה מגיבה להנדסה פרואקטיבית.
הם מאפשרים למכונות לא רק לדעת איפה הן נמצאות – אלא גם לשמור על דיוק, להתאים עצמן וללמוד מהסביבה.

מקורות וקרדיט:

Zhao, M.; Yuan, Y.; Luo, L.; Li, X. A Review: Absolute Linear Encoder Measurement Technology.
