PCI Express (PCIe) הוא אחד מממשקי התקשורת המרכזיים בעולם המחשוב המודרני. רבים מהמהנדסים המשתמשים בו אינם מגדירים עצמם כמומחים לפרוטוקול, אך יודעים לעבוד איתו היטב בפועל: בוחרים דור, מגדירים מספר נתיבים (lanes), מחשבים רוחב פס – וממשיכים הלאה. במקרים רבים, זה אכן מספיק.
אלא שכאשר קצבי הנתונים עולים, או כאשר ממשקי PCIe יוצאים מגבולות כרטיס מודפס בודד ומתרחבים למערכות מורכבות יותר, התמונה משתנה. מערכות שהתנהגו בצורה צפויה בדור אחד הופכות לרגישות יותר בדור הבא, ולעיתים קשות יותר לאבחון. הפרוטוקול נראה מוכר – אך ההתנהגות בפועל כבר אינה זהה.
כדי להבין מדוע זה קורה, כדאי להניח לרגע את מפרט ה-PCIe בצד, ולהתמקד במה שמתרחש בפועל במסלול האות: בעולם הפיזי של מוליכים, חומרים וממשקים.
PCIe נראה דיגיטלי – אבל האותות אינם כאלה
PCIe מעביר מידע דיגיטלי, אך האותות עצמם הם אותות אנלוגיים לכל דבר. הם נעים לאורך מוליכי נחושת, דרך חומרים דיאלקטריים, ועוברים בין ממשקים מכניים שונים.
בקצבים נמוכים יחסית, ניתן להתעלם מחלק גדול מהמורכבות הזו. מערכות ממשיכות לעבוד גם כאשר מסלול האות אינו אופטימלי לחלוטין. אך ככל שקצב הנתונים עולה, סובלנות זו נעלמת. אותות מהירים יותר מאופיינים בזמני עלייה (edge times) קצרים יותר, מה שיוצר רגישות גבוהה יותר לשינויים בגיאומטריה ובחומרים. תופעות שבעבר היו זניחות הופכות למשמעותיות, והתנהגות הערוץ הפיזי מתחילה לשלוט בביצועי המערכת. בפועל, עם העלייה במהירות – המרווחים (margins) מצטמצמים.
מסלול האות: הרבה מעבר ל"טרייס" על ה-PCB
לעיתים נוח לחשוב על PCIe כעל נתיב בודד על גבי כרטיס מודפס. בפועל, מסלול האות הוא שרשרת של רכיבים פיזיים המחברת בין שני מארזי סיליקון. בין נקודת המקור ליעד נמצאים:
- טרייסים (Traces) על גבי PCB
- קונקטורים (Connectors)
- כבלים (Cables)
- לוחות גב (Backplanes)
כל מעבר כזה כולל שינוי גיאומטרי המשפיע על אימפדנס, הפסדים (loss) ושלמות האות (signal integrity). גם כאשר כל רכיב מתוכנן היטב בפני עצמו, האינטראקציה ביניהם היא שקובעת את הביצועים הכוללים. מנקודת מבט מכנית, זהו תחום מוכר: ממשקים, מעברים ואחידות הם קריטיים. ככל שהמהירות עולה, האותות החשמליים הופכים לפחות סלחניים לשינויים.
כשהמהירות עולה – חוקי המשחק משתנים
עלייה בקצבי הנתונים מביאה עמה צמצום במרווחי התזמון. יש פחות זמן לייצוב האות, פחות סובלנות להחזרים (reflections), ופחות מקום לאובדן ולעיוות. בשלב זה, החלטות תכנון הופכות לקריטיות יותר. סטיות קטנות בגיאומטריית הטרייס, אי-רציפות באימפדנס, או הבדלים זעירים ביישור הקונקטור – כל אלו יכולים להכריע האם הקישור יעבוד באופן יציב.
מערכות PCIe מודרניות כוללות מנגנוני התאמה (Equalization & Training) המפצים על הפסדים, אך הם אינם מבטלים את הפיזיקה של הערוץ. אם המרווח (margin) נצרך על ידי הפסדים פיזיים, למערכת יהיה פחות מקום להסתגל. במילים אחרות, עמידה במפרט אינה מבטיחה בהכרח ביצועים יציבים לאורך זמן; שכבת החומרה עדיין דורשת הנדסה מוקפדת.
כשהקונקטורים מפסיקים להיות "שקופים"
בקצבי נתונים נמוכים, קונקטורים נתפסים כנקודות המשכיות חשמלית בלבד. אך בקצבים גבוהים, הם הופכים לחלק מדיד ומשמעותי בערוץ ה-PCIe: גיאומטריית המחבר משפיעה על רציפות האימפדנס; מבנה המגעים קובע את האחידות (consistency) בין פין לפין; וחומרים וציפויים תורמים ליציבות ארוכת טווח.
ככל ש-PCIe מתרחק מהסיליקון ועובר לכבלים ומערכות מודולריות, הגבול בין הפרוטוקול לביצועי החומרה מטשטש. הצלחת המערכת תלויה בתכנון הכולל של המסלול – מקצה לקצה.

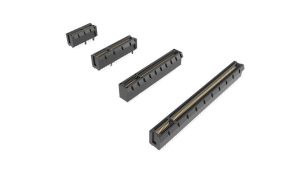

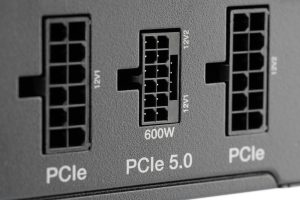

מחברי PCIE של חברת סמטק. קרדיט: SAMTEC
קרדיט: SAMTEC
סיכום: מה זה באמת "לפענח את ה PCIe "?
הבנה של PCIe אינה מחייבת שינון של המפרט הטכני. היא דורשת מהמהנדס להכיר בכך שביצועי המערכת מעוצבים על ידי האינטראקציה בין הפרוטוקול לחומרה.
ההבנה כי PCIe הוא לא רק פרוטוקול אלא מערכת פיזית שלמה, היא המפתח לתכנון מערכות אמינות. ובעידן של PCIe בקצבים הולכים ועולים, זו כבר אינה הבחנה תיאורטית – אלא תנאי הכרחי להצלחה הנדסית.
