חברת Arrow Electronics הודיעה על השקת פלטפורמת הערכה חדשה ל-Single Pair Ethernet (SPE), שפותחה בשיתוף Microchip Technology, Bourns ו-Amphenol.

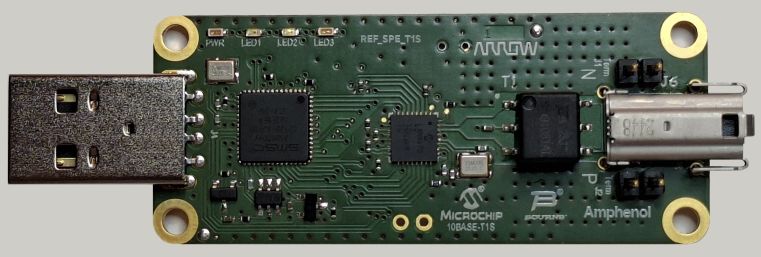

לוח הרפרנס החדש, 10BASE-T1S REF_SPE_T1S, נועד לסייע למהנדסים באימוץ SPE, תוך התמקדות בשכבת החיבור המגנטית המקשרת בין רכיב ה-PHY לכבל הפיזי. הפלטפורמה מאפשרת הערכה מערכתית של שלמות אות (Signal Integrity), ביצועי EMC וחסינות לרעש בתנאי אמת.
המערכת מבוססת על רכיב ה-PHY מדגם LAN8670 של Microchip ומחבר SPE תואם IEC 63171-6 של Amphenol. בנוסף, היא משלבת רכיבי מגנטיקה של Bourns, הכוללים שנאי בידוד וחנק מצב משותף (CMC), המדגישים את חשיבות הממשק המגנטי בביצועי שכבת הפיזיקה.
לדברי החברה, השימוש במגנטיקה משולבת מאפשר שיפור משמעותי בדחיית רעש מצב משותף ובבידוד גלווני, במיוחד בתדרים נמוכים – גורמים קריטיים לשמירה על יציבות הקישור ואיכות האות בסביבות תעשייתיות רועשות.
קישוריות תעשייתית מתקדמת
עם המעבר ההדרגתי מממשקים ותיקים כגון CAN ו-RS-485, גוברת הדרישה לקישוריות Ethernet גם בקצה הרשת – חיישנים ואקטואטורים. הפלטפורמה החדשה מציגה יתרונות של שימוש בשנאי בידוד משולב לעומת פתרונות מבוססי קבלים בלבד, בעיקר בהפחתת רעש בתדרים נמוכים ובשיפור חסינות להפרעות מולכות ומוקרנות.
גישה זו מאפשרת למהנדסים להשיג מרווח תכנוני רחב יותר מול רעש חשמלי, ולשפר עמידה בדרישות EMC ורגולציה.
הערכה ויישום
הפלטפורמה, הפועלת באמצעות USB, מאפשרת הדגמה בזמן אמת של ביצועי הרשת, כולל השוואה בין בידוד מבוסס שנאי לבידוד קבלי, ניתוח דיכוי רעש מצב משותף והערכת ביצועי EMC.
המערכת תומכת בתצורות point-to-point וכן multidrop של 10BASE-T1S, ומאפשרת למהנדסים לבחון יציבות רשת וביצועי ערוץ SPE עוד לפני שלב תכנון המוצר הסופי.
בנוסף, Arrow מציעה תמיכה הנדסית ושירותי התאמה אישית דרך מרכז פתרונות ההנדסה שלה (ESC).
הפלטפורמה זמינה כעת דרך החברה.
