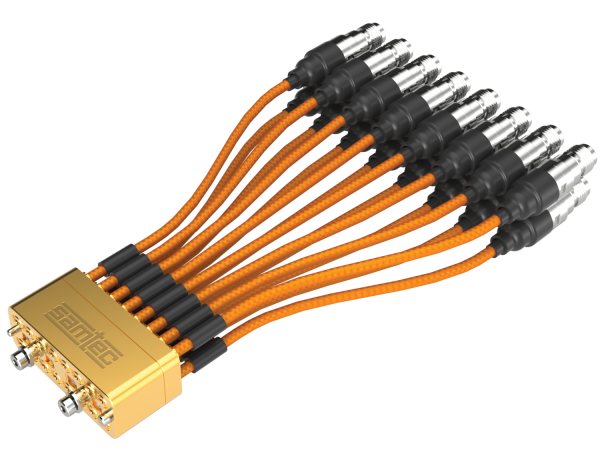

חברת Samtec, המובילה בשירות בתעשיית המחברים, הודיעה על יציאתה לשוק עם המכלול BE71A Bulls Eye® שעומד בבדיקות יציבות במופע (פאזה) ובמשרעת. מוצר חדש זה, אשר מותאם באופטימיזציה לשימוש עד 71 ג'יגה הרץ לתמיכה בבדיקות PAM SerDes ב- 224 ג'יגה סיביות בשנייה, משלב תכנון שיש בו חיסכון במקום של מכלול Bulls Eye הפופולרי עם הכבלים של Samtec לגלי מיקרו NitrowaveTM, הידועים בביצועים הגבוהים שלהם, הבולטים בצבעם הכתום.
מדוע חשובה היציבות בתדר
ככל שהתדירויות עולות, עולה גם חשיבותה של ההתאמה במופע בין מכלולי הכבלים. עלייה זו מתרחשת מאחר שתזמון מדויק של האותות הוא קריטי בעת הערכת הביצועים או בגילוי של תקלות במדידה. מכלול הבדיקות BE71A מציע תיאום מופע מוביל בתעשייה של 0.5 פיקו שנייה. נתון זה חשוב לשלמות האות, לאמינות התמסורת ולהפחתת שגיאות. כבלי Nitrowave ל-71 ג'יגה הרץ במכלול BE71A תוכננו במיוחד לשמירה על היציבות במופע, שעה שאביזרים וכבלים המשמשים לבדיקות עוברים שיפור והתאמה.
תכנון לבדיקות
למכלול הבדיקות BE71A של Samtec, אשר הותאם באופטימיזציה כדי לענות על נושאים כגון שטח מעגל, עלות וגמישות בשימוש, יש חיבור סטנדרטי של 1.85 מ"מ למכשור, עובדה שמבטלת את הצורך בשדרוג לציוד בדיקה של 1.00 מ"מ, אשר נדרש לא פעם עבור בדיקות PAM4 ב- 224 ג'יגה סיביות בשנייה.
מכלול בדיקות המופע והמשרעת BE71A Bulls Eye של Samtec, אשר תומך במוביל גלים microstrip/ co–planar או בתמסורות מעגלים מודפסים stripline עם עכבה של 50 אוהם, מתחבר בלחץ אל המעגל למען בדיקה ספרתית במהירות גבוהה, אפיון SerDes וציוד ATE. הוא גם מתאים היטב לחיבורים שבהם יש ריבוי חיבורי port בצפיפות גבוהה ללוח ולחיבורי כניסות/ יציאות.
חלק מהלקוחות של Samtec שכבר משתמשים במכלולי בדיקות מסוג BE71A, משלבים אותם ישירות בלוח החזית של ציוד הבדיקה ל- 224 ג'יגה סיביות בשנייה, למשל במבדקי קצב שגיאות של סיביות (BERT). מחוץ לקופסה, מכלול הבדיקות BE71A מאפשר שימוש במעגלי הערכה קטנים יותר ובאורכי עיקבה קצרים יותר ביישומים של בדיקות ומדידות. המכלול מתחבר אל המעגל בלחץ, באופן ישיר, ומוצב צמוד אל חיבור SerDes המיועד לאפיון ובכך, מקטין את אורך העיקבה ואת ההפסדים הכרוכים בכך.
קונפיגורציות שזמינות עכשיו
אפשר לקבוע את הקונפיגורציה של מכלולי הבדיקות BE71A עם 4 או עם 8 מיקומים לשורה. טמפרטורת הפעולה מוגדר בין –65 לבין +125 מעלות צלזיוס. למידע נוסף בקר בכתובת Samtec.com/BullsEye.
משפחת Bulls Eye
חברת Samtec יצאה לשוק עם מערכת נקודת הבדיקה Bulls Eye הראשונה שלה בשנת 2011 שנועדה עבור חיבורים של 20 ג'יגה הרץ, ומאז המשפחה התרחבה במהירות והיא כוללת מערכות של 40 ג'יגה הרץ, 50 ג'יגה הרץ, 70 ג'יגה הרץ, 71 ג'יגה הרץ, 90 ג'יגה הרץ, וכן 130 ג'יגה הרץ (לבדיקות של 448 ג'יגה סיביות בשנייה).
