במשך שנים, ממשק ה- PCIe נתפס כטריטוריה פנימית מובהקת. הוא חי על הלוח, חיבר בין המעבד, ה- GPU , כרטיסי ההרחבה והאחסון, והתקיים בתוך גבולות ברורים למדי של שרת או מערכת בודדת. אלא שמרכזי הנתונים של עידן ה־ AI מתחילים לערער גם את נקודת המוצא הזו.
מ ערכות מחשוב מודרניות כבר אינן בנויות סביב לוח אם (Motherboard יחיד. ארכיטקטורות AI , מערכי GPU צפופים ומחשוב עתיר ביצועים (HPC) דוחפים את המערכת למודל מבוזר וגמיש הרבה יותר. במציאות החדשה הזו, שבה מאיצים, רכיבי FPGA , אחסון ויחידות I/O נפרסים על פני מספר לוחות, מארזים ולעיתים אפילו ארונות תקשורת (Racks) שלמים, ה־ PCIe כבר אינו רק פרוטוקול פנימי מהיר. הוא מתחיל לתפקד כ־- System Level Fabric , והשינוי הזה משנה בהדרגה גם את חוקי המשחק של עולם הקישוריות.
ה־PCIe כבר לא נגמר ב־PCB
המעבר מעבר לגבולות הלוח המודפס לא קרה במקרה.
אחד היתרונות הגדולים של PCIe הוא השילוב הייחודי שהוא מציע: רוחב פס גבוה, השהיה (Latency) נמוכה וארכיטקטורת גישה ישירה לזיכרון (Load-Store Semantics) ללא צורך בשכבות תרגום ותוכנה מורכבות. זו הסיבה שגם בעולם שמלא בפרוטוקולי תקשורת מהירים, PCIe ממשיך להישאר בחירה טבעית ליישומים הרגישים במיוחד לביצועים.
אלא שברגע שמנסים להוציא את קווי ה־PCIe אל מחוץ ללוח, האתגרים ההנדסיים מצטברים במהירות. הפרוטוקול המסורתי תוכנן מתוך הנחה שהוא פועל במסלולים קצרים, מבוקרים ומוגנים היטב בתוך ה־PCB. כאשר אותם קישורים נדרשים לעבור דרך כבלים, לוחות אחוריים (Backplanes) ומארזים חיצוניים, הערוץ הפיזי הופך לצוואר בקבוק ארכיטקטוני. האתגר הזה בולט במיוחד בדורות PCIe 5.0 ולקראת PCIe 6.0, שבהם מרווחי הטעות מצטמצמים משמעותית.
המעבר ב־PCIe 6.0 למודולציית PAM4, כלומר שימוש בארבע רמות מתח במקום שתיים, אמנם מכפיל את קצב העברת הנתונים אך הופך את האות לרגיש הרבה יותר לרעש, הנחתה והפרעות לאורך הערוץ. המשמעות היא שאתגרי ה־Signal Integrity כבר אינם רק עניין של אופטימיזציה, אלא תנאי בסיסי ליציבות הקישור כולו.

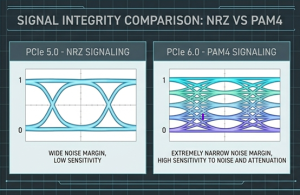

אתגר שלמות האות (Signal Integrity) במעבר ל־PCIe 6.0: השוואה בין דיאגרמת העין של קידוד NRZ ב־PCIe 5.0 (משמאל) לבין מודולציית PAM4 ב־PCIe 6.0 (מימין). המעבר לארבע רמות מתח מצמצם משמעותית את מרווחי הרעש ומגדיל את רגישות הקישור להנחתה ולהפרעות. קרדיט: אינפוגרפיקה טכנית מקורית (AI-generated), המבוססת על עקרונות PCIe 6.0 ו־PAM4 signaling.
כשהערוץ הפיזי הופך לחלק מהמערכת
אם בעבר ניתן היה להתייחס לתשתית הקישוריות כשכבה פסיבית יחסית, בקצבים של הדורות הנוכחיים ההנחה הזו כבר אינה מחזיקה.
כל מחבר, מעבר שכבה בלוח, כבל או ממשק פיזי משפיע ישירות על שלמות האות (Signal Integrity). תופעות כמו Insertion Loss, Return Loss ו־Crosstalk אינן עוד בעיה שמטופלת רק במעבדת ה־SI; הן הפכו למגבלות שמעצבות את תכנון המערכת עצמה.
בפועל, כל רכיב לאורך הערוץ שוחק חלק קטן ממרווח הפעולה של הקישור. אובדן אות מזערי, רעש מקומי או מעבר מכני שאינו מתוכנן היטב עלולים לקבוע האם המערכת תעמוד ביעדי הביצועים שלה או תהפוך למקור של שגיאות וקושי תפעולי.
לכך מצטרפים גם אילוצים מכניים שבעבר נחשבו שוליים יחסית: רעידות, מחזורי חימום וקירור ושחיקה הנגרמת מחיבור וניתוק חוזרים. בקצבי העבודה של PCIe 5.0 ו־6.0, אפילו שינויים מכניים קטנים עשויים לייצר השפעה חשמלית מדידה. במובן הזה, הערוץ כבר אינו רכיב פסיבי ברקע, אלא חלק בלתי נפרד מהתנהגות המערכת כולה.
עידן ה־Co-Design: מחבר כארכיטקטורה
התלות ההולכת וגוברת בין הפיזיקה של הערוץ לבין ביצועי המערכת הולידה גישת תכנון חדשה: Co-Design.
בעבר, מהנדסים יכלו לתכנן topology, תוכנה ו־switching כמעט בנפרד, ורק בשלבים מאוחרים לבחור את המחברים והכבילה המתאימים. כיום, הפרדה כזו עלולה להפוך למקור סיכון משמעותי.
ארכיטקטורות PCIe מודרניות נבנות מתוך ראייה מערכתית רחבה יותר. מהנדסים אינם שואלים רק איזה switch לבחור או כמה רוחב פס נדרש, אלא בוחנים גם שאלות כמו מהו תקציב ההפסדים (Loss Budget) האמיתי של הערוץ, כיצד יתנהג הכבל לאורך זמן, ואיזו השפעה תהיה לתרמיקה ולמכניקה על הקישור כולו. במציאות כזו, בחירת רכיבי הקישוריות כבר אינה החלטת רכש גנרית שמתקבלת בשלבי הסיום של הפרויקט, אלא החלטה ארכיטקטונית לכל דבר.
מ־Connector ל־Cluster
המגמה הזו באה לידי ביטוי בפעילותן של חברות הפועלות בצומת שבין חומרה לארכיטקטורה.
אחת הדוגמאות היא Dolphin ICS, המפתחת פלטפורמות PCIe מרובות־Nodes המבוססות על כרטיסי מתאם, switches וכבילה חיצונית עבור PCIe 4.0 ו־5.0. יחד עם סביבת eXpressWare שלה, המערכות מאפשרות DMA ו־PIO בין שרתים נפרדים, יכולות Hot-Plug ושיתוף משאבים דינמי בין Hosts שונים.
אבל החלק המעניין יותר בסיפור אינו דווקא Dolphin עצמה, אלא מה שהיא ממחישה לגבי הדרך שבה מערכות כאלה מתוכננות.
שיתופי פעולה עם יצרניות קישוריות כדוגמת Samtec מדגימים כיצד מחברים וכבלים נבחנים כיום כחלק מערוץ שלם. גיאומטריית המחבר, חומרי הגלם, הציפוי (Plating) ותהליכי הוולידציה נבדקים יחד עם ה־PCB, הכבלים ותנאי העבודה האמיתיים.
גישה כזו הופכת קריטית במיוחד במעבר מאב־טיפוס לייצור. אסטרטגיית קישוריות שנראית מוצלחת במעבדה אך מתקשה להתמודד עם scaling, אינטגרציה או deployment רחב עלולה להפוך לסיכון יקר בשלבים המאוחרים של הפרויקט.

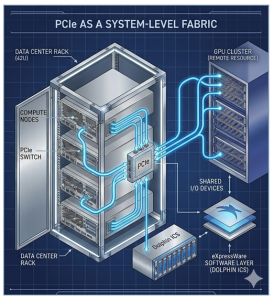

PCIe כמערכת קישוריות מבוזרת (System-Level Fabric): ארכיטקטורת מחשוב שבה כבילה, מחברים ו־PCIe switching מאפשרים להרחיב את פרוטוקול ה־PCIe מעבר ללוח הבודד ולחבר בין שרתי עיבוד, מערכי GPU ומשאבי I/O משותפים במרכז הנתונים. קרדיט: איור ארכיטקטוני מקורי (AI-generated), המבוסס על עקרונות PCIe fabric וארכיטקטורות Multi-Node Computing.
המחבר כחלק מהמערכת
עולם הקישוריות עבר שינוי עמוק.
בשרתי AI, במערכות GPU ובפלטפורמות PCIe מבוזרות, בחירת המחבר כבר אינה החלטה שמתקבלת בסוף הפרויקט. היא חלק מהנדסת המערכת עצמה.
המחבר כבר אינו רק רכיב שמחבר קצוות. הוא חלק מהדרך שבה המערכת מתרחבת, שומרת על ביצועים ומתמודדת עם מגבלות העולם הפיזי.
ה־PCIe כבר לא נגמר ב־PCB, הוא ממשיך דרך הכבל, המארז וה־cluster כולו.
