העידן הבא של תכנון שבבים ומעגלים מודפסים (PCB) יעוצב על ידי שני יעדים מרכזיים המתקדמים במקביל: האצת מנועי התכנון עצמם והגדלת הפרודוקטיביות של המהנדסים.
בצד מנועי התכנון, התעשייה משלבת כיום יכולות של Machine Learning ו-Reinforcement Learning ישירות בתוך כלי ה-EDA. כך, לדוגמה, ניתן לבנות מודלים מקומיים המבוססים על מספר מצומצם של סימולציות SPICE, המסוגלים להאיץ באופן משמעותי את תהליכי ה-Verification, תוך שמירה על רמת דיוק הקרובה מאוד לזו של סימולציות SPICE מלאות.
במקביל, ספקיות EDA מובילות משתפות פעולה עם חברות חומרה כגון NVIDIA במטרה להאיץ באמצעות GPU את האלגוריתמים המרכזיים של כלי הפיתוח. שיתוף פעולה זה מאפשר להגדיל באופן משמעותי את קצב העיבוד בסימולציות, ב-Design Exploration, ב-Coverage Analysis ובתהליכי OPC.
אולם, מענה ליעד השני – שיפור הפרודוקטיביות של המהנדסים – מחייב סוג שונה לחלוטין של פתרונות AI.
הדור הראשון של EDA AI Copilots היווה את התשובה הראשונית של התעשייה לאתגר זה, אך כיום הוא כבר אינו מספק. ככל שמורכבות התכנון גדלה וקצב הפיצול של סביבת כלי ה-EDA מואץ, סקריפטים ידניים ופתרונות נקודתיים אינם מצליחים עוד לתת מענה בקנה מידה הנדרש. מהנדסים זקוקים ליותר מאשר Chatbot; הם זקוקים למערכות אוטונומיות המסוגלות לבצע חשיבה מושכלת, להריץ תהליכים מרובי שלבים ולהסתגל בזמן אמת לעבודה עם מגוון רחב של כלי EDA.
זוהי ההבטחה של Agentic Automation – שכבת Orchestration אחודה המספקת יכולות קבלת החלטות ברמת מומחה לאורך כל מחזור חיי התכנון. אולם כדי לממש חזון זה, יש להתגבר על אתגרים ייחודיים לעולם ה-EDA, אתגרים שמסגרות AI כלליות אינן ערוכות להתמודד עמם.
חמשת האתגרים המרכזיים של מורכבות ה-EDA
מודלי AI כלליים, הזמינים "מהמדף", מתקשים להתמודד עם תכנון שבבים משום שהתעשייה נשענת על בסיס ידע מקצועי ייחודי ומורכב במיוחד. כל פתרון חייב להשתלב באופן מלא לאורך כל שרשרת הפיתוח – החל משלב הרעיון הראשוני ועד ל-Manufacturing Sign-off – ולבצע אוטומציה של משימות קריטיות לאורך כל התהליך, כולל Front-end Design, Verification, Physical Implementation, PCB Sign-off והכנת התכנון לייצור. רק כך ניתן ליצור שכבת אינטליגנציה אחודה המכסה את כל מחזור החיים של הפיתוח.
כדי ליישם בהצלחה Agentic AI בעולם ה-EDA, יש להתמודד עם חמישה אתגרים מרכזיים:
1. מומחיות ייעודית בתכנון שבבים (Proprietary Chip Design Expertise)
תכנון שבבים מבוסס על מתודולוגיות פיזיקליות מתקדמות שאינן קיימות במאגרי האימון הציבוריים של מודלי AI. לכן, סוכני AI כלליים אינם מחזיקים בידע הדרוש להפעלה נכונה של כלי EDA ייעודיים, לתזמור רצפי עבודה מורכבים או ליצירת קוד מדויק המיועד לסביבת ייצור.
2. סביבת EDA קשיחה וזרימות נתונים מורכבות (Rigid EDA Environments and Data Flows)
עולם ה-EDA נשען על אשכולות מחשוב מאובטחים הפועלים בסביבת On-Premises, ולא על מסגרות ענן מהירות. לכן, סוכני AI חייבים לדעת לנהל תהליכי Verification ארוכי-טווח, להשתלב עם מערכות תזמון ותיקות כגון LSF, ולטפל במאגרי מידע בהיקף של טרה-בייטים, מבלי להעביר את הנתונים ממקומם.
3. Scalability בסביבת Workflows מפוצלת (Scalability Across Fragmented Workflows)
מערכת כלי ה-EDA כוללת מגוון עצום של יישומים וכלים, העלול להציף מודלי AI כלליים ולגרום ל-Context Saturation ולהופעת Hallucinations. לכן נדרשת שכבת Orchestration אחודה, המספקת ביצוע עקבי ודטרמיניסטי לאורך שרשרת כלים ההולכת ומתרחבת.
חשוב לא פחות, מאחר שסביבות EDA הן מטבען Multi-Vendor ואינן מוגבלות לספק יחיד, סוכני AI חייבים להיות גמישים מספיק כדי לפעול בצורה חלקה מול מגוון רחב של כלי EDA מספקים שונים.
4. מודלי נתונים מורכבים ואטומים (Opaque EDA Modalities)
נתוני EDA מאוחסנים בפורמטים בינאריים מורכבים ובמסדי נתונים ייעודיים שאינם קריאים למודלי AI כלליים. כדי להפיק מהם מידע שימושי, נדרשים מנגנוני Parsing ייעודיים המסוגלים לנתח נתונים מורכבים כגון Waveforms ו-Netlists ולהפוך אותם למידע שניתן לפעול על פיו.
5. אבטחת מידע ארגונית מובנית (Embedded Enterprise Security)
כדי להגן על קניין רוחני רגיש, סוכני AI חייבים לפעול בתוך סביבות מאובטחות ברמה גבוהה. הדבר מחייב תמיכה במנגנוני Role-Based Access Control (RBAC), סביבות Sandboxing, מנגנוני Audit Trail מלאים ונקודות בקרה מסוג Human-in-the-loop, המאפשרות התערבות אנושית בשלבים קריטיים של התהליך.
הפתרון: Fuse™ EDA AI System ו-Fuse™ EDA AI Agent של Siemens
כדי להתמודד עם צווארי הבקבוק הייחודיים הללו, הציגה Siemens את Fuse™ EDA AI System ואת Fuse™ EDA AI Agent.
מערכת זו משנה באופן יסודי את הדרך שבה מתבצעים תכנון שבבים ומעגלים מודפסים (PCB), באמצעות שילוב יכולות של Generative AI ו-Agentic AI לאורך כל פורטפוליו פתרונות ה-EDA של Siemens. באמצעות ממשק Natural Language המודע להקשר (Context-aware), המערכת מתזמרת באופן חכם Workflows מורכבים הכוללים מספר כלי EDA – החל משלב הרעיון הראשוני ועד ל-Manufacturing Sign-off – ובכך משפרת את פרודוקטיביות המהנדסים ואת איכות התכנון.

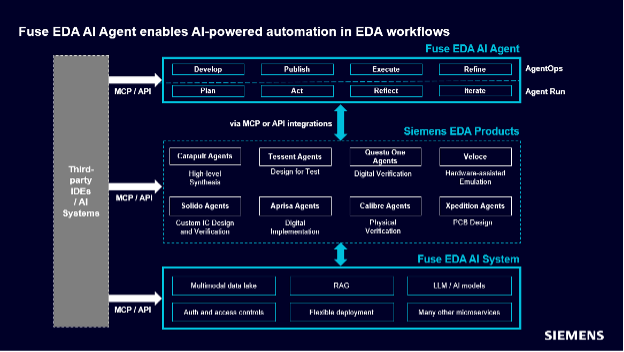

הארכיטקטורה של המערכת פותחה במיוחד עבור עולם הנדסת השבבים. בליבה נמצא EDA Data Lake מרכזי ורב-מודאלי (Multimodal), המשתמש במנגנוני Parsing ייעודיים כדי לפרק את מחיצות המידע בין צוותי הפיתוח לבין כלי ה-EDA השונים, ובכך להבטיח שכל Workflow יתבסס על Single Source of Truth.
מעל שכבת הנתונים פועלת מסגרת RAG (Retrieval-Augmented Generation) מתקדמת, שאומנה על כלי ה-EDA ועל המתודולוגיות של Siemens. יכולת זו מאפשרת למערכת לענות במדויק על שאלות מקצועיות מורכבות וספציפיות לעולם ה-EDA, במקום להסתמך על תשובות מקורבות או על ניחושים.
המערכת גם תוכננה להיות Model-agnostic ופתוחה כברירת מחדל. היא תומכת במספר LLMs ומשתלבת באופן מלא גם עם כלים של ספקים אחרים, מתוך הבנה שסביבות EDA אמיתיות הן מטבען Multi-Vendor ואינן מבוססות על מערכת אקולוגית אחת בלבד.
גם אבטחת המידע וגמישות הפריסה שולבו במערכת כבר משלב התכנון הראשוני. היא תומכת הן בסביבות On-Premises והן בסביבות ענן, כוללת מנגנוני RBAC מובנים ומספקת Audit Trail מקיף, המגן על הקניין הרוחני של הארגון בכל שכבות המערכת.
(מקור: Siemens Digital Industries Software)
כל היכולות הללו מתלכדות ב-Fuse EDA AI Agent, המספק אוטומציה מקצה לקצה באמצעות תכנון, תזמור וביצוע של Workflows לאורך כל מחזור החיים של תכנון שבבים ומערכות PCB.
לצד זאת, המערכת מוסיפה אוטומציה מבוססת AI לכלי ה-EDA עצמם וכן יכולות Debugging בשפה טבעית, המאפשרות למהנדסים לתאר את מטרתם בשפה חופשית, בעוד שהמערכת מתרגמת את הכוונה לרצף פעולות מדויק וניתן להרצה.
Fuse EDA AI Agent פותר גם אתגרי Scalability באמצעות ריכוז יכולות גילוי הכלים (Tool Discovery) בתוך שכבת תפעול אחידה, ובכך מונע היווצרות של Context Saturation גם כאשר ה-Workflows מתרחבים ומשלבים מספר הולך וגדל של כלים.
בסופו של דבר מתקבלת מערכת החורגת מתפקיד של עוזר טכני בלבד. היא מסוגלת לפעול באופן אוטונומי, עקבי ואמין בשם המהנדסים, גם בסביבות ארגוניות רחבות היקף.

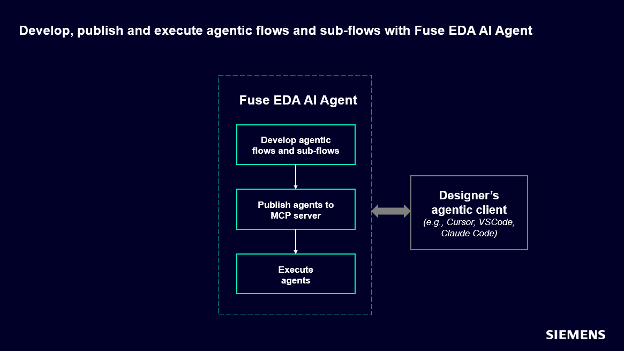

Fuse EDA AI Agent פותח בגישה מודולרית במיוחד, שלפיה כל Sub-flow מתוך Workflow רחב יותר עובר אוטומציה ברמת פירוט גבוהה.
גישה זו מיושמת באמצעות שילוב של Model Context Protocol (MCP) להפעלת כלי EDA, יחד עם Agent Skills – ספריות ידע ותהליכי עבודה הניתנים להרצה, המגלמים מומחיות מקצועית, מגדירים את רצף הפעלת הכלים, וכוללים מנגנוני אימות ו-Guardrails מובנים.
בנוסף, נעשה שימוש במנגנוני Parsing ייעודיים לעולם ה-EDA, המשולבים בתוך Fuse EDA AI System, כדי להפיק הקשר מדויק ממבני נתונים מורכבים של EDA, כגון LEF/DEF, GDSII ופורמטים נוספים.
לאחר שפיתוחם של מאות Sub-flows כאלה יושלם, ניתן יהיה לחבר אותם זה לזה ולבנות Workflows מקיפים, מרובי כלים, המשתרעים על פני כל מחזור החיים של תכנון ה-EDA.
הדבר דומה להרכבת מבנים הולכים וגדלים באמצעות אבני LEGO בודדות: כל רכיב הוא מודול עצמאי, אך שילובם יוצר מערכת שלמה, מורכבת וגמישה.
(מקור: Siemens Digital Industries Software)
העתיד: עידן חדש של אוטומציה בעולם ה-EDA
הופעתם של פתרונות כגון Fuse EDA AI Agent מסמנת את תחילתו של שינוי יסודי באופן שבו מתבצעים תכנון שבבים ומעגלים מודפסים (PCB).
כבר כיום, סוכני AI מטפלים ב-Workflows נקודתיים וחזרתיים, משפרים את פרודוקטיביות המהנדסים ומאפשרים להם להמשיך ולהתמקד בקבלת החלטות ברמה הגבוהה ביותר. אולם זהו רק השלב הראשון.

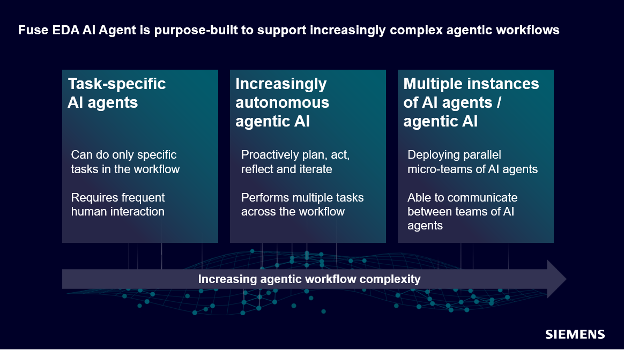

ככל שסוכני AI יהפכו מתקדמים יותר, הם יתפתחו ממבצעי משימות תגובתיים (Reactive Task Executors) לעוזרי תכנון יוזמים (Proactive Design Assistants), המסוגלים לנהל באופן אוטונומי שלבים שלמים בתהליך ה-EDA, לבצע ניתוח של פשרות תכנוניות מורכבות (Complex Trade-offs) ואף לבצע תיקון עצמי (Self-correction) ללא צורך בהתערבות ידנית.
במבט רחוק יותר אל העתיד, Collective Intelligence בקנה מידה רחב עתידה להגדיר מחדש את גבולות האפשר. תפקידו של המהנדס ישתנה מביצוע משימות שוטפות לפיקוח אסטרטגי על מאות סוכני AI הפועלים במקביל ומבצעים אופטימיזציה סימולטנית של Power, Performance ו-Area (PPA) – בקנה מידה שאף צוות הנדסי אינו מסוגל להשיג בכוחות עצמו.
(מקור: Siemens Digital Industries Software)
תכנון שבבים ומעגלים מודפסים ניצב כיום בנקודת מפנה. המעבר מ-Copilots לסוכני AI אוטונומיים אינו חזון עתידי רחוק – הוא כבר מתרחש.
במהלך השנים הקרובות, מערכות Multi-Agent AI ישנו מן היסוד את מחזור החיים של תכנון מערכות אלקטרוניות. הן יקצרו משמעותית את זמני הפיתוח, ינגישו מומחיות מקצועית ברמה גבוהה לקהלים רחבים יותר, ויאפשרו רמות של חדשנות מקבילית שלא ניתן היה להשיג בעבר.
הארכיטקטורות הנבנות כבר כיום מניחות את היסודות לעתיד האוטונומי של עולם ה-EDA.
הכירו את Fuse™ EDA AI Agent והתחילו את מסע ה-AI שלכם בעולם ה-EDA.
אודות המחבר
Niranjan Sitapure משמש כמנהל המוצר המרכזי לתחום הבינה המלאכותית (Central AI Product Manager) ב-Siemens EDA. במסגרת תפקידו הוא אחראי על גיבוש מפת הדרכים של מוצרי ה-AI, הובלת פיתוח הפתרונות, קידום יוזמות אסטרטגיות בתחום הבינה המלאכותית ושיווק פורטפוליו פתרונות ה-AI של החברה.
ל-Niranjan תואר דוקטור (PhD) בהנדסה מאוניברסיטת Texas A&M University, והוא בעל מומחיות רחבה בטכנולוגיות מתקדמות של בינה מלאכותית ולמידת מכונה, ובהן Time-Series Transformers, מודלי שפה גדולים (LLMs) ו-Digital Twins ליישומים הנדסיים.
לפני שהצטרף ל-Siemens שימש כיועץ בחברת Bain & Company, שם ליווה חברות Fortune 500 וקרנות השקעה פרטיות (Private Equity) בנושאי אסטרטגיות דיגיטליות, תכנון מחדש של מודלים תפעוליים וביצוע תהליכי Due Diligence.
