אנטנה וקטורית (Vector Antenna / Electromagnetic Vector Sensor)

מערכות קליטה ושידור קלאסיות מתמקדות לרוב במדידת עוצמת השדה החשמלי בנקודה בודדת או בפריסה של מערך אנטנות סקלריות (Scalar Antenna Array) במרחב, כדי למדוד את חזית הגל. לעומתן, אנטנה וקטורית (הידועה בספרות המקצועית גם כ-EVS Electromagnetic Vector Sensor) מהווה פריצת דרך תפיסתית: היא מסוגלת למדוד את כל ששת הרכיבים הוקטוריים של השדה האלקטרומגנטי בנקודה אחת במרחב.

רכיבים אלו כוללים את שלושת רכיבי השדה החשמלי Ex, Ey, Ez ואת שלושת רכיבי השדה המגנטי Hx, Hy, Hz. היכולת לדגום את השדה האלקטרומגנטי בשלמותו בנקודה גיאומטרית אחת מעניקה לאנטנה הוקטורית יתרונות חסרי תקדים במציאת כיוון הגעה של אותות (Direction Finding), בהפרדת אותות מרובי נתיבים ובניתוח הקיטוב המלא, ללא צורך במערכי אנטנות גדולים התופסים שטח רב.

1. רקע היסטורי וממציאים עיקריים

מקורה של האנטנה הוקטורית נעוץ במשוואות השדה של ג'יימס קלארק מקסוול ובווקטור פוינטינג (Poynting Vector), שהוגדרו במאה ה-19 כדי לתאר את זרימת האנרגיה האלקטרומגנטית במרחב. עם זאת, במשך שנים רבות, מגבלות טכנולוגיות בעיבוד אותות ובמזעור רכיבי RF מנעו את מימוש הרעיון ברמת החומרה והאלגוריתמיקה.

אבני הדרך המרכזיות בפיתוח:

 עקרון הויגינס (נוסח במקור על ידי הפיזיקאי ההולנדי כריסטיאן הויגינס בשנת 1678) קובע כי ניתן להתייחס לכל נקודה על פני חזית גל מתקדם כאל מקור נקודתי משני של גלים כדוריים חדשים. בתורת האנטנות והאלקטרומגנטיות, מקור הויגינס אידיאלי (או אנטנת הויגינס) מוגדר כשילוב של שני מקורות בסיסיים אינפיניטסימליים, הממוקמים באותו מרכז גיאומטרי (Collocated):

דיפול חשמלי זעיר (Electric Dipole) – המייצר שדה חשמלי במרחב.

דיפול מגנטי זעיר (Magnetic Dipole) – הממומש לרוב באמצעות לולאת זרם (Loop) הניצבת לדיפול החשמלי.

כאשר מזינים את שני האלמנטים הללו בפאזה ובעוצמה הנכונים, נוצר שילוב שדות בעל תכונה גיאומטרית מדהימה: ביטול מוחלט של הקרינה בכיוון אחד והגברה מקסימלית בכיוון ההפוך. אנטנת הויגינס היא למעשה אב הטיפוס ההיסטורי והבסיסי ביותר של אנטנה וקטורית. בעוד שאנטנת הויגינס הקלאסית משתמשת רק בזוג אחד של אלמנטים (דיפול אחד ולולאה אחת), כדי לשלוט בכיווניות הדו-ממדית או החד-כיוונית של האות, האנטנה הוקטורית המודרנית משכפלת את הרעיון הזה פי שלושה במרחב תלת-ממדי. בכך, היא מאפשרת לא רק לשדר/לקלוט בכיוון אחד קבוע, אלא לסרוק, לאכן ולנתח את וקטור פוינטינג בכל כיוון אפשרי במרחב המלא, ללא תזוזה מכנית.

• שנות ה-70 של המאה ה-20 – חלוצי איכון הרדיו (DF) – המערכות הראשונות שהשתמשו בשילוב של אנטנות לולאה ואנטנות מונופול (שקיבלו ביטוי במערכות ניווט ימיות ואוויריות כגון ADF – Automatic Direction Finder) היו האבות הרוחניים של ה-EVS. הן שילבו רכיב חשמלי אחד ומגנטי אחד כדי לפתור את בעיית העמימות ב-180 מעלות (Ambiguity Resolution) בין שתי מדידות פאזה.
• שנת 1994 – פריצת הדרך של אריה נהוראי ואיתן פלדי הוצגה במאמר היסוד ההיסטורי שלהם: "Vector-sensor array processing" [1]. נהוראי, יליד 1951, בוגר ומוסמך הטכניון בחיפה (1979(1976, ודוקטורט מאוניברסיטת פרינסטון (1983), הוא כיום פרופסור להנדסה באוניברסיטת וושינגטון. נהוראי, הנחשב לאבי התחום המודרני, פיתח עם עמיתים את המודל המתמטי המלא של ה-EVS והוכיח באופן אנליטי כיצד נקודה בודדת המכילה 6 סנסורים יכולה למצוא את כיוון ההגעה של גלים בשני צירים (Azimuth ו-Elevation) ואת הקיטוב שלהם על גבי אליפסת הקיטוב.
• שנות ה-2000 והלאה – מימוש בחומרה ובתוכנה. מעבדות מחקר מובילות בעולם, ובראשן MIT Lincoln Laboratory וחברת MITRE, החלו לפתח אבות-טיפוס פיזיים עבור מערכי אנטנות וקטוריות לשימושים צבאיים, אסטרונומיים ומכ"מים מעבר לאופק (HF Over-the-Horizon Radar). בו בזמן, הושגו בתעשיות הבטחון הישגים משמעותיים במימוש אלגוריתמים יעילים לעיבוד אותות מרובים בנוכחות רעש והפרעות מכוונות [2-14].

2. ניתוח מתמטי של עקרון הפעולה ווקטור המענה (Steering Vector)

 כדי להבין את פעולתה של אנטנה וקטורית, נניח גל מישורי אלקטרומגנטי יחיד המתקדם בתווך חופשי, חסר הפסדים, ומגיע אל האנטנה מכיוון r המוגדר על ידי זווית הגבהה (Elevation (θ וזווית אזימוט (Azimuth (φ (איור 1).

כיוון התקדמות הגל מוגדר על ידי וקטור היחידה המרחבי u = E X H (אותיות מודגשות מסמנות וקטורים).

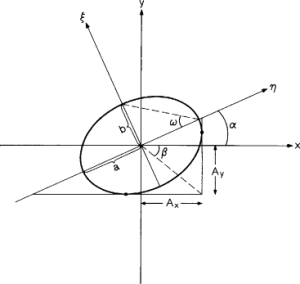

הגל מאופיין בקיטוב אליפטי כללי, אותו ניתן לייצג באמצעות שתי זוויות קיטוב: γ (זווית הנטייה (Orientation שהיא הזווית בין הציר המרכזי של האליפסה ובין ציר x, והזווית h (זוית האליפטיות (Elipticity המציגה את הפחיסות של האליפסה ואת כיוון הסיבוב (ימני או שמאלי). איור 2 מציג את אליפסת הקיטוב והפרמטרים השונים שבה.

בניית וקטור המענה החשמלי והמגנטי

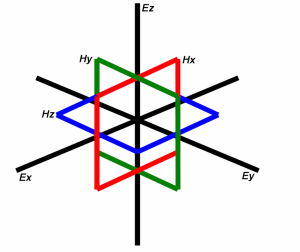

נבחן את השדות בנקודת הראשית שבה ממוקמים 6 האלמנטים של האנטנה הוקטורית (3 דיפולים חשמליים אורתוגונליים עבור השדה החשמלי ו-3 דיפולים מגנטיים אורתוגונליים עבור השדה המגנטי). וקטור המענה של האנטנה (המכונה לעיתים וקטור ההיגוי) Steering Vector כולל שני וקטורי שדות (E,H) וארבעה משתנים סקלריים (q,f,g,h):

כאשר Z_o היא עכבת המרחב החופשי המשמשת כמקדם נירמול בין השדה החשמלי לשדה המגנטי.

מתוך משוואות מקסוול ותכונות הגל המישורי, מתקיים הקשר המרחבי הבא בין השדה החשמלי והשדה המגנטי:

אם נפרק את השדה החשמלי לרכיביו המרחביים על בסיס זוויות הכיוון והקיטוב, נקבל את המטריצה המייצגת את רכיבי השדה החשמלי שהם תמיד ניצבים לכיוון ההתקדמות:

באופן דומה, עבור השדה המגנטי המנורמל, נפעיל את המכפלה הוקטורית לקבלת מטריצת כיוון השדה המגנטי:

וקטור המענה הכולל של ה-EVS

שילוב הרכיבים יחד מספק את וקטור המענה הכולל של האנטנה הוקטורית ביחס לגל כלשהו המגיע אליה:

או בכתיבה מפורשת יותר:

ולבסוף:

נדגים את הרישום של הוקטור a בצורת מטריצה, על ידי גל המגיע מכיוון -x ומקוטב בכיוון y. ממערכת הצירים (איור 1) נוכל לקבוע כי f=0° ו-q=90°. מאליפסת הקיטוב (איור 2) נוכל לקבוע כי h=0° ו-g=0°. מכאן וקטור השדות הוא:

וקטור הקיטובים הוא:

ווקטור המענה הוא:

באופן דומה, בגל המגיע מכיוון -y ומקוטב בכיוון x, נוכל לקבוע כיf=90°  ו-q=0° וכן כי h=0° ו-g=0°. מכאן וקטור השדות הוא:

וקטור הקיטובים הוא:

ווקטור המענה הוא:

דוגמה שלישית – בגל המגיע מכיוון z ומקוטב בקיטוב מעגלי ימני, נוכל לקבוע כי f=0° ו- q=0° וכן כי h=-90° ו-g=45°. מכאן וקטור השדות הוא:

וקטור הקיטובים הוא:







ווקטור המענה הוא:

 משמעות אלגוריתמית

 במערך אנטנות רגיל, המורכב מריבוי אלמנטים קורנים, המוצבים במרחקים של חצי אורך גל עד אורך גל אלו מאלו, וקטור המענה משתנה כפונקציה של הפאזה המרחבית הנוצרת על ידי המרחק הפיזי בין אלמנט לאלמנט. באנטנה וקטורית, כל המידע על כיוון ההגעה (θ,φ) מוכל בתוך יחסי האמפליטודה והפאזה בין ששת הרכיבים הנמצאים באותה נקודה גיאומטרית. המשמעות היא שניתן להפעיל אלגוריתמי איכון מתקדמים דוגמת (MUSIC (MUltiple SIgnal Classification או ESPRIT (Estimation of Signal Parameters via Rotational Invariance Techniques) בעזרת אנטנה וקטורית בודדת, ולמצוא את כיוון ההגעה המדויק של אותות, ללא תלות במרחק פיזי או בפריסת שטח רחבה. החידושים המתקדמים באלגוריתמי החישוב כוללים פעולה בנוכחות רעש תרמי ובנוכחות מקורות קרינה רבים שחלק מהם מיועדים לשבש את פעולת הגילוי. מבט נוסף על אלגוריתם MUSIC מובא בנספח א'.

3. מבנה פיזי

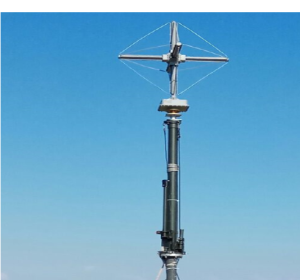

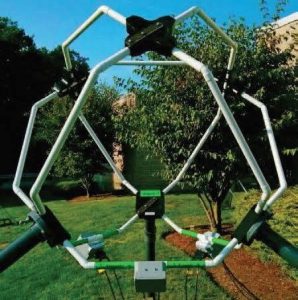

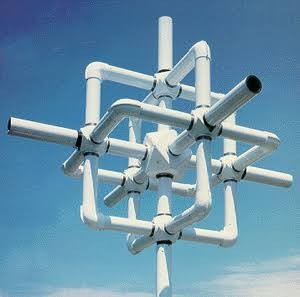

 כדי לבנות אנטנה וקטורית, יש להציב שישה אלמנטים קורנים באותו מרכז גיאומטרי (Collocated) ולקלוט במקביל את ששת האותות המגיעים אליהם. המימוש המעשי מאתגר במיוחד בשל תופעות של צימוד אלקטרומגנטי (Mutual coupling) בין הרכיבים הסמוכים, העלול לעוות את וקטור המענה הכולל. כמו כן נזכור כי יישום מקובל ידרוש פעולה רחבת סרט ומזעור ממדים. איור 3 מציג את הצירוף הסכמטי של שלושה דיפולים חשמליים ושלוש לולאות מגנטיות, שכולם סביב ראשית הצירים, ואיורים 4-7 מציגים מימושים מעשיים (המתאימים במיוחד לתחום HF בשל צמצום המימדים המכניים).

קונפיגורציה נפוצה: מערך על קובייה (Cube Configuration)

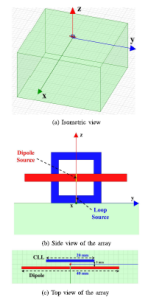

האנטנות באיורים 4-7 סובלות כמובן מהשפעות הדדיות חזקות כתוצאה מהקרבה בין הדיפולים והלולאות. כדי להקטין את ההשפעות האלו, בייחוד בתחומי תדר של מיקרוגלים, מקובל להצמיד דיפולים ולולאות אל 6 פאות של קובייה. במקרה זה רצוי שכל אלמנט יקרין אל גזרה של 90°x90° כך שהכיסוי המשותף יהיה כדור שלם (4p סטרדיאן) ולכן לכל אלמנט קורן צריך להיות משטח אדמה. באופן אידאלי היינו רוצים לממש 6 אנטנות וקטורית כפול 6 פאות, כלומר 36 ערוצי קליטה. מערך כזה איננו מעשי ולכן מקטינים את מספר הקורנים בשכבה הפיזית ומפצים על ידי אלגוריתמים מורכבים יותר.

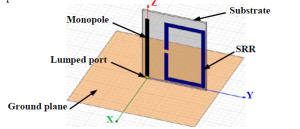

נראה תחילה שימוש באנטנת הויגינס שהיא למעשה אב הטיפוס ההיסטורי והבסיסי ביותר של אנטנה וקטורית. בעוד שאנטנת הויגינס הקלאסית משתמשת בזוג אחד של אלמנטים (דיפול אחד ולולאה אחת), האנטנה הווקטורית המודרנית משכפלת את הרעיון הזה פי שלושה במרחב תלת-ממדי. איור 8 מראה אנטנת הויגינס יחידה מעל משטח אדמה. באנטנה זו יש הזנות נפרדות לדיפול החשמלי (שהוא למעשה מונופול חשמלי) ולדיפול המגנטי (נשים לב שעדיין לא נמצא בטבע מונופול מגנטי).

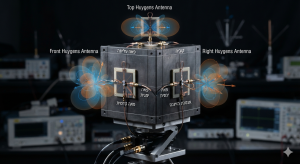

איור 9 מראה הצבת אנטנת הויגינס קטנה על הפאה העליונה של קובייה דיאלקטרית. אם נציב 6 אנטנות הויגינס על 6 הפאות של הקובייה (לכל אנטנת הויגינס תהיה הזנה חשמלית והזנה מגנטית נפרדות), כמודגם באיור 10, נקבל 12 ערוצי קליטה המכסים את המרחב המלא. זו תהיה אנטנה וקטורית מושלמת אך דורשת מערכת מקלטים גדולה מדי.

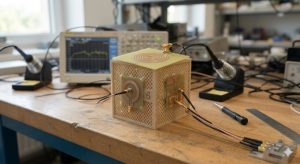

גירסה אחרת של מערך על קובייה, משתמשת ב-6 אנטנות מודפסות, דו קיטוביות, מודבקות על 6 פאות של קובייה (איור 11). במקום מדידה ישירה של שדה מגנטי אנו מודדים 2X6 שדות חשמליים ניצבים. המעבר מ-12 ערוצי קליטה של שדות חשמליים ל-6 ערוצי קליטה מתבצע באמצעות חיבור וחיסור אותות (הפרשי פאזות ועוצמות) בשכבת הפיזית. למשל השדה החשמלי מתקבל על ידי חיבור אותות (Sum) של אלמנטים מקבילים משתי פאות נגדיות ואילו השדה המגנטי הוירטואלי מתקבל על ידי חיסור אותות (Difference) בין אלמנטים מקבילים בפאות נגדיות. זרמים מנוגדים בשני חוטים מקבילים מדמים פיזיקלית את חוק פאראדיי וחוק אמפר הפועלים בלולאה.

קונפיגורציה נפוצה: אנטנות Vivaldi ווקטוריות רחבות סרט

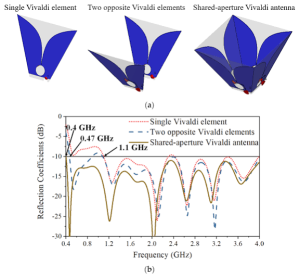

עבור תדרי מיקרוגל גבוהים וספקטרום תדרים רחב, נעשה שימוש באנטנות חריץ נפתח באופן הדרגתי (אקספוננציאלי) מסוג Vivaldi, המסודרות במבנה תלת ממדי דמוי שבשבת או כוכב. פריסה זו מאפשרת רוחב סרט גדול במיוחד וביצועי כיווניות מעולים במערכות מכ"ם ניידות. איורים 12-13 מראים מבנה קומפקטי של שתי אנטנות ויולדי אורתוגונליות משולבות זו בזו. איור 14 מראה 4 אנטנות ויולדי במבנה אורתוגונלי, עם משטח אדמה משותף. 6 אנטנות כאלו המודבקות אל 6 פאות קובייה מספקות מבנה מעניין של אנטנה וקטורית, המתחילה לכאורה ב-24 ערוצים, אך מצטמצמת על ידי רשת ל-6 ערוצים. איור 15 מראה פריסה לא אורתוגונלית של 4 אנטנות ויולדי. כמובן שהצבת האנטנות במרחקים כלשהם ובזוויות כלשהן דורשת כיול מוקדם של האנטנה הוקטורית והכנסת איברי תיקון לוקטור המענה הכולל.



4. שימושים ויישומים מעשיים של אנטנות וקטוריות

האנטנה הווקטורית פותחת אופקים חדשים במגוון תחומים הודות ליכולות המזעור ועיבוד המידע שלה:

• מערכות איכון טקטי (Direction Finding): התקנת מערך איכון על גבי פלטפורמות קטנות כמו רחפנים, כלי רכב קלים או תרמילים של לוחמים. אנטנה וקטורית בודדת מחליפה מערך של 6 אנטנות נפרדות שהיו דורשות פריסה על פני מטרים רבים.
• תקשורת לוויינים והחלל החיצון: משימות חלל כדוגמת פרויקט ה-AERO (Auroral Emission Radio Observer) של נאס"א משתמשות במערכי EVS המורכבים על גבי לווייני CubeSat זעירים. הן משמשות לחקר הקיטוב של פליטות רדיו מהיונוספירה בתדרי HF ו-LF, מקום בו השטח הפיזי הזמין לאנטנות שואף לאפס.
• מכ"מים מעבר לאופק (HF Over-the-Horizon Radar): שימוש באנטנות וקטוריות לקליטת גלי שטח וגלים רפלקטיביים מהיונוספירה. רכיבי השדה המגנטי והחשמלי מאפשרים לסנן רעשים אטמוספריים חזקים ולהפריד בין אותות המגיעים מזוויות הגבהה שונות לחלוטין.
• תקשורת MIMO מתקדמת: הגדלת קיבולת הערוץ (Channel Capacity) על ידי שימוש בקיטובים שונים במרחב הצידוד וההגבהה. אנטנה וקטורית מאפשרת פתיחת מספר ערוצי שידור מקבילים (Spatial Multiplexing) באותו תדר ומאותה נקודה, הודות לצימוד נמוך (Orthogonality) בין ששת רכיבי השדה.
• מטא-חומרים (Metamaterials): בעשורים האחרונים, עם כניסתם של המטא-חומרים ומשטחים מטא-דיאלקטריים לתעשייה, אנטנות הויגינס חוו רנסנס הנדסי.
• משטחי הויגינס Huygens Metasurface Antennas: מערכים של אלמנטים זעירים המשחזרים את תגובת הויגינס החשמלית והמגנטית ומאפשרים ליצור אנטנות שטוחות לחלוטין (Low Profile) המנתבות אלומות תקשורת (Beamforming) ללוויינים ביעילות. אנטנות ממוזערות (ESA Electrically Small Antennas): שימוש בעקרון הויגינס מאפשר לתחנות קליטה צבאיות ורפואיות לקלוט תדרים נמוכים מאוד (HF/VHF) באמצעות רכיבים זעירים שאינם תופסים מקום, תוך שמירה על כיווניות גבוהה וסינון רעשי רקע מאחור.

5. סיכום

 האנטנה הווקטורית מייצגת את השלב האבולוציוני הבא של עולם ה-RF, שבו פיתוחים אלגוריתמיים מתקדמים נפגשים עם הבנה פיזיקלית עמוקה של השדה האלקטרומגנטי. בעוד שאנטנות קלאסיות "מבזבזות" מידע רב המצוי בקיטוב ובשדה המגנטי, האנטנה הוקטורית (או הסנסור הוקטורי) רותמים את כל ששת רכיבי השדה כדי לספק תמונת מצב אלקטרומגנטית מושלמת מנקודה אחת במרחב. היישומים של אנטנות וקטוריות במערכות איכון וניווט, ביחוד כאלו המותקנות על כלי טיס או כלי שיט זעירים, במכ"מים ובתקשורת HF מתאפשרים על ידי הקטנה פיזית של האנטנות (למשל על ידי מטא-חומרים) ושימוש במעבדי אות מתקדמים.

3. מראי מקום
4. Nehorai, A. and Paldi, E (1994). "Vector-Sensor Array Processing", IEEE Transactions on Signal Processing, 42(2), 348-361.
5. Li, J. (1997) "Direction and Polarization Estimation using Arrays with Balanced Vector Sensors", IEEE Transactions on Aerospace and Electronic Systems 33(3), 948-955.
6. Wong, K.T. and Ziolkovski, M. D. (1997) " Uni-Vector-Sensor ESPRIT for Multi-Source Azimuth, Elevation, and Polarization Estimation", IEEE Transactions on Antennas and Propagation, 1540-1545 , (10)45 .

 Chung, P.J., Boehme, F. and Nehorai, A. (1997), "MUSIC and Maximum Likelihood Array Processing for Electromagnetic Vector Sensors", IEEE International Conference on Acoustics, Speech, and Signal Processing (ICASSP), vol. 5, 3525-3528.

5    Wong, K.T. and Ziolkowski, M.D. (2000), "Self-Initiating MUSIC-Based Direction Finding and Polarization Estimation in Spatially Sparse Triads of Electromagnetic Vector-Sensors", IEEE Transactions on Signal Processing,  48 (1), 270-273.

6. 6. Miron, S., Le Bihan, N. and Mars, J. I. (2006),"Vector-Sensor Array Processing for Seismic and Electromagnetic Waves using Quaternions",

Signal Processing,  86(1), 4-26.

9. El-Khamy, M.N. and El-Khamy, S.E. (2006), "On the Performance of Electromagnetic Vector-Sensor Arrays for Direction of Arrival and Polarization Estimation", Thirteenth International Radio Science Conference (NRSC), 101-108.
10. Wang, A., Haimovich, M. and Dabin, J.A. (2011), "Direction of Arrival and Polarization Estimation using Wideband Electromagnetic Vector Sensors", IEEE Transactions on Signal Processing, 59(6), 2673-2686.
11. 9. Yuan, X .and Wong, K.T. (2012) "Direction-Of-Arrival Estimation using a Spatially Stretched Electromagnetic Vector Sensor," IEEE Transactions on Aerospace and Electronic Systems 48(1), 141-150.

 He, J. and Liu, Z. (2013) "Two-Dimensional DOA Estimation for Monostatic MIMO Radar with Electromagnetic Vector Sensors", International Journal of Antennas and Propagation.

14. Patil, S.M., Karandikar, R.G. and Deosarkar, S.B. (2018), "Review on Design Techniques of 3-Vector Antenna for Electric Field Measurement", International Journal of Computer Applications, 182 (27), 41-45.
15. Yuan, X. (2020), "Elevation, Azimuth, and Polarization Estimation with Nested Electromagnetic Vector-Sensor Arrays via Tensor Modeling", EURASIP Journal on Wireless Communications and Networking, vol. 2020, article no. 147.
16. Jiang, Y., Wang, X. and Zhang, Z. (2022), "Circuit Modelling of Broadband Antenna Using Vector Fitting Approximation", Electronics, vol. 11(22), 3724.
17. Obaid, H. Morlaas, C. Sun, B., Turunen, M., Lohan, S. and Tan, B. (2023), "Using the 3-D Vector Antenna as the Short-Range Direction-Finding Sensor: Primary Theory and Experimental Proof". IEEE Sensors Letters, 7(10), 1-4,

 נספח א': יישום אלגוריתם MUSIC עבור אנטנה וקטורית בודדת

אלגוריתם MUSIC (MUltiple SIgnal Classification) הוא אחד האלגוריתמים המרכזיים והחזקים ביותר בעיבוד אותות בתדרי רדיו (Array Signal Processing). ייחודו של האלגוריתם, כאשר הוא מיושם על אנטנה וקטורית בודדת (EMVS), הוא היכולת למצוא את כיוון ההגעה הדו-מימדי (Azimuth ו-Elevation) יחד עם מאפייני הקיטוב, של מספר אותות במקביל, וכל זאת מנקודה גיאומטרית בודדת במרחב.

 המודל הסטטיסטי של האות הנקלט

 האות הנקלט באנטנה הווקטורית בכל רגע t מיוצג כווקטור (x(t בעל 6 ממדים. אם מגיעים K אותות שונים בו-זמנית, האות הנקלט הוא סכום של כלל האותות בתוספת רעש לבן גאוסי:

x(t) = a(q,f) s(t) + n(t)

 מטריצת הקווריאנס (Covariance Matrix)

השלב הראשון באלגוריתם MUSIC הוא דגימת האות לאורך זמן (Snapshots) ובניית מטריצת קווריאנס מרחבית-וקטורית Rxx בגודל 6 X 6:

כאשר H מייצג את הצמוד ההרמיטי (Hermitian Transpose).

 פירוק לערכים עצמיים (EVD Eigenvalue Decomposition)

הליבה של אלגוריתם MUSIC נשענת על פירוק המטריצה Rxx לערכים עצמיים ולווקטורים עצמיים:

Rxx = U L U^H

בגלל התכונות המתמטיות של המטריצה, ניתן לחלק את הווקטורים העצמיים (העמודות של U) לשני תתי-מרחבים אורתוגונליים לחלוטין:

תת-מרחב האות (Signal subspace): מורכב מ-K הווקטורים העצמיים המשויכים לערכים העצמיים הגדולים ביותר.

 תת-מרחב הרעש (Noise subspace): מורכב מ-K הווקטורים העצמיים המשויכים לערכים העצמיים הקטנים ביותר. מטריצה זו תסומן U_n.

מאחר ו-U_n מאונך לוקטור המענה האמיתי, מתקיים:

a^H U_n (q,f) = 0

פונקציית הפסאודו-ספקטרום (The Pseudo-Spectrum)

כדי למצוא את הכיוונים של וקטור המענה, מגדירים את פונקציית הפסאודו-ספקטרום של MUSIC:

כאשר סורקים את כלל הזוויות האפשריות במרחב ואת כלל התדרים, במקומות שבהם קיימים אותות אמיתיים, המכנה שואף לאפס והפונקציה Pmusic מייצרת שיאים חדים וברורים (Sharp Peaks). היתרונות הגדולים של האלגוריתם הם: (א) רזולוציית-על (Super-Resolution) – יכולת הפרדה בין מקורות שידור הסמוכים מאוד זה לזה זוויתית וספקטרלית, מעבר למגבלת הרזולוציה של Rayleigh באנטנות רגילות. (ב) חסינות להפרעות מבוססת קיטוב – היכולת להפריד בין שני אותות המגיעים מאותו כיוון בדיוק, אם יש להם קיטוב שונה (למשל קיטוב אנכי לעומת קיטוב מעגלי). (ג) כל זאת תוך חיסכון במקום פיזי ומתן פתרון מלא של (DoA (Direction of Arrival ב-3 ממדים באמצעות רכיב אנטנה בודד וקומפקטי, ללא צורך במערך אנטנות רחב ידיים המשתרע על פני מטרים.

 שגיאות צימוד הדדי וכיול

יש להוסיף, כי שגיאות צימוד הדדי (Mutual coupling) וכיול הן שניים מהאתגרים המרכזיים ביישומי אנטנות וקטוריות. מאחר שאלגוריתם MUSIC נשען על המודל המתמטי המדויק של וקטור המענה (a), כל סטייה מהמודל התאורטי פוגעת ישירות בביצועים.

צימוד הדדי (Mutual coupling): מדובר בתופעה פיזיקלית שבה רכיבי אנטנה קרובים משפיעים זה על זה. זרם חשמלי הזורם בדיפול אחד משרה שדה חשמלי בדיפול או בלולאה הסמוכים אליו. באנטנה וקטורית, שבה שישה אלמנטים דחוסים בתוך נפח קטן מאוד (לעתים סנטימטרים ספורים), הצימוד ההדדי חזק במיוחד.

שגיאות כיול (Calibration errors): שגיאות הנובעות מהצבה לא ממורכזת של 6 אנטנות הקליטה, מהבדלי הגבר ופאזה בין ששת הערוצים המקבילים, מחוסר דיוק גיאומטרי בייצור האנטנה ומשינויים הנגרמים מטמפרטורה והתיישנות הרכיבים. לכך יש להוסיף בעיות של עיוותים בתווך ממנו מגיעים האותות, כגון הפסדי רב-נתיב והסחות דופלר.

כאשר קיימות שגיאות כאלה, וקטור המענה האמיתי שונה מווקטור המענה התאורטי שמחשב האלגוריתם. הדבר מוביל למספר כשלים: (א) פגיעה באורתוגונליות:  בגלל העיוות, תיגרם ירידה דרסטית בעוצמת השיאים בפסאודו-ספקטרום. (ב) שגיאות בהערכת הכיוון (Bias): השיאים שיתגלו עלולים לזוז ממקומם האמיתי, דבר שיוביל לחישוב זווית שגויה (שגיאה של מספר מעלות בצידוד או בהגבהה). (ג) אובדן רזולוציית-על (Super-resolution loss): היכולת להפריד בין שני אותות קרובים נפגעת קשות. האלגוריתם עלול "לאחד" שני שיאים נפרדים לשיא אחד רחב ומטושטש. (ד) עיוות בהערכת הקיטוב: מאחר והיחסים בין רכיבי ה-E ל-H משתנים, האלגוריתם יתקשה לקבוע בצורה נכונה את זוג זוויות הקיטוב (γ, η).

הדרכים להתמודד עם שגיאות הן: כיול במעבדה (Offline calibration): מציבים את האנטנה הווקטורית בתא אל-הד (Anechoic Chamber) ומקרינים אותות מבוקרים מכל הזוויות והקיטובים האפשריים. מודדים את התגובה בפועל, מייצרים "טבלת חיפוש" (Look-up Table) וממנה מטריצת תיקון ומכפילים בה את וקטור המענה בזמן אמת. אלגוריתמי כיול עצמי (Self-calibration / Auto-calibration): גרסאות מתקדמות של MUSIC (כמו שימוש באלגוריתם המשולב עם אופטימיזציית גיאורגי-מילר) מסוגלות להעריך בו-זמנית גם את כיווני האותות וגם את איברי מטריצת התיקון מתוך מידע וידע נרכשים, ללא צורך בנתוני מעבדה. מטריצות צימוד מובנות (Sparse / Toeplitz modeling): אם ידוע המבנה הגיאומטרי הסימטרי של האנטנה, ניתן לאלץ את מטריצת הצימוד להכיל מבנה מתמטי מוגדר מראש (כמו מטריצת טפליץ או מטריצה סימטרית), מה שמפחית את מספר הנעלמים ומקל על התיקון האלגוריתמי.

---
