סדרת מערכות הכוח ADV9000 המודולרית לשימושים צבאיים מקובעים 28VDC 48VDC & 270VDC

בדומה ל”שקע המשולש” המוכר לנו כמקור להספקת מתח החשמל בבית, בציוד צבאי הכולל מטוסים מערכות ימיות וספינות קרב רק”ם טנקים וציוד צבאי מקובע, מקורות הכוח הינם מגוונים וכוללים הספקה של מתח חילופין עבור מערכות עתירות הספק ומגוון של מתחים ישרים חלקם מגובי מצבר להפעלה של מערכות האלקטרוניות האחרות המותקנות בכלי. סדרת מערכות הכוח ממשפחת ADV9000 של אדוויס באה לתת מענה עבור הספקת מקורות מתח ישר של ,  ו- בהספקים של 9000 וואט ומעלה להפעלה של ציוד מקובע בארונות 19 אינץ לשימושים צבאיים מוקשחים. המערכות הינן מודולריות ומזוודות במארז המתאים לקיבוע בארון סטנדרתי ומשתמשות במודולים המתקדמים של חברת ELTEK המיוצגת בלעדית על ידי חברת אדוויס בישראל.

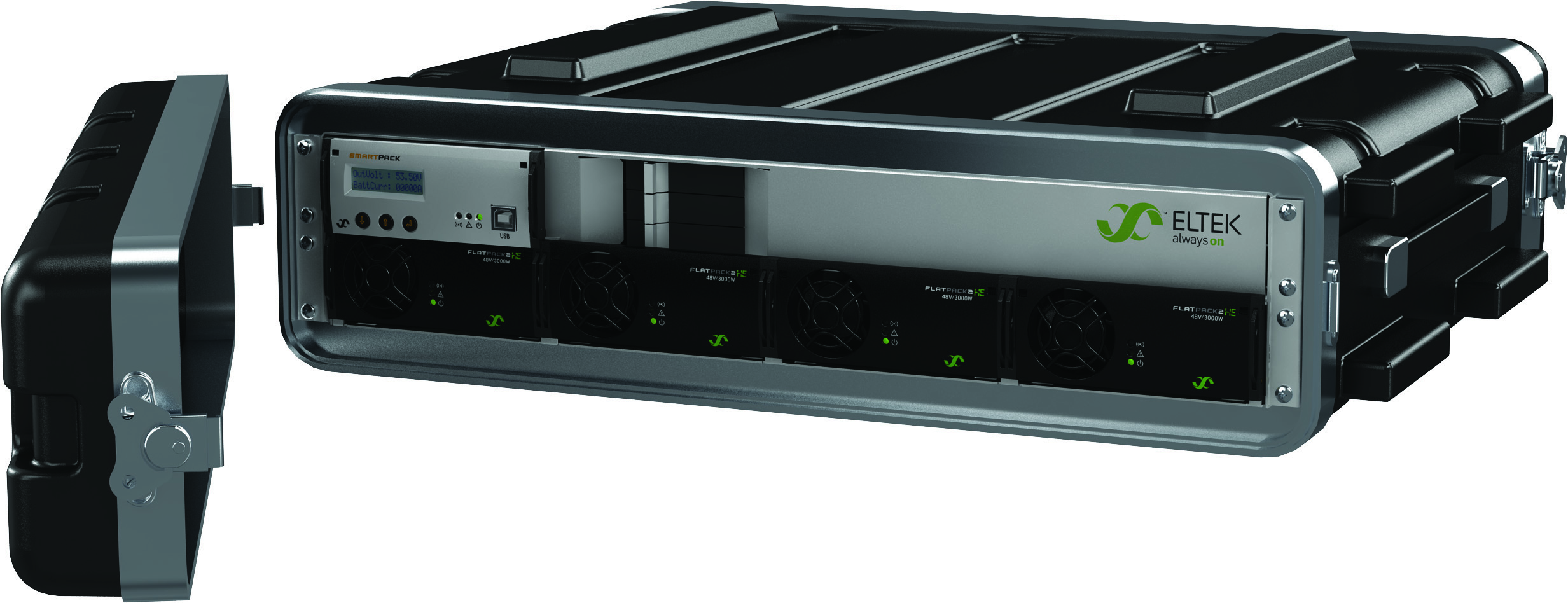

הספקים המודולים של חברת ELTEK מאפשרים חיבור יחידות במקביל בחיבור המאפשר סיכום ההספק של כל היחידות בחלוקת הספק מאוזנת Current Share, חיבור זה מבטיח איזון ההספקה לעומס של ההספק מכל אחת מהיחידות כך שפיזור החום של המערכת הוא אופטימלי. תכונה נוספת של המערכת הינה “בידוד” של יחידה בודדת, תקולה, מתוך המערך הכולל כך שיחידה כזאת לא יכולה להביא לכשל של כלל המערכת מחד ומנגד ניתן לבצע החלפה של יחידת תקולה בעבודת המערכת ללא צורך בניתוק ההזנה והפסקת פעולת העומס המחובר אליה (Hot Swap). קירור הספקים מתבצע על ידי מאוורר הממוקם בתוך היחידה, המאורר שואב אויר מחזית הספק ומתעל אותו לאורך כל היחידה מהחזית לעורף. האוויר החם נפלט בחלק האחורי של המערכת. בקר חכם מגביר או מפחית את מהירות הסיבוב של המאווררים כפונקציה של ההספק הנמסר לעומס. פעולה זו מאפשרת הגדלת ה MTBF מחד של הספק ושיפור האקוסטיקה של כל המערכת.

המודולים המתקדמים של חברת ELTEK מגיעים בשלושה טווחים של הספק מוצא: 1000 וואט 2000 וואט ו 3000 וואט ובמתחי מוצא מכוילים המאפשרים הספקה של מתחים ישרים של , , 110V ו- בתוך המעטפת של MIL-STD-704 ו-MIL-STD-1275. הזנת הספקים הינה מרשת חד פזית בתחום המתחים של  –  בתדרים 45-66 הרץ. כל היחידות מכילות במבוא מערכת אקטיבית לתיקון גורם ההספק, PFC>0.99, כך שצריכת הזרם מהמקור היא סינוסואידלית ובפזה עם ממקור ההזנה. מנגנון זה מבטיח שסך כל העיוותים ההרמוניים הנצרכים בזרם הכניסה קטנים מ-4% מהזרם בהרמוניה הראשונה. מערכת תיקון גורם ההספק בכניסה מאפשרת התקנה של מערכות אילו על גבי כלי שייט ימיים ועמידה מלאה בדרישות התקן הימי לפי MIL-STD-1399.

עם נצילות המרה הגבוהה מ-96% וצפיפות הספק בסדר גודל של 30 וואט לאינץ מעוקב ניתן לממש מקורות הספק כמו ה-ADV9000 להספקה של 9000 וואט במארז בגובה.  המארז כולל בנוסף למודולים גם בקר לשליטה, ניטור, דיווח ובקרה, מאמ”ט בכניסה וקונקטורים צבאיים אטומים למבוא ולמוצא. ההמרה בנצילות גבוהה של הספק ותיקון גורם ההספק בכניסת היחידה מאפשרת להסתפק בגנרטור של 105 קילוואט על מנת לספק לעומס מתח ישר בהספק כולל של 100 קילוואט. יחידה זאת ניתנת להתקנה בארון “19 שגובהו הכולל קטן מ-10.

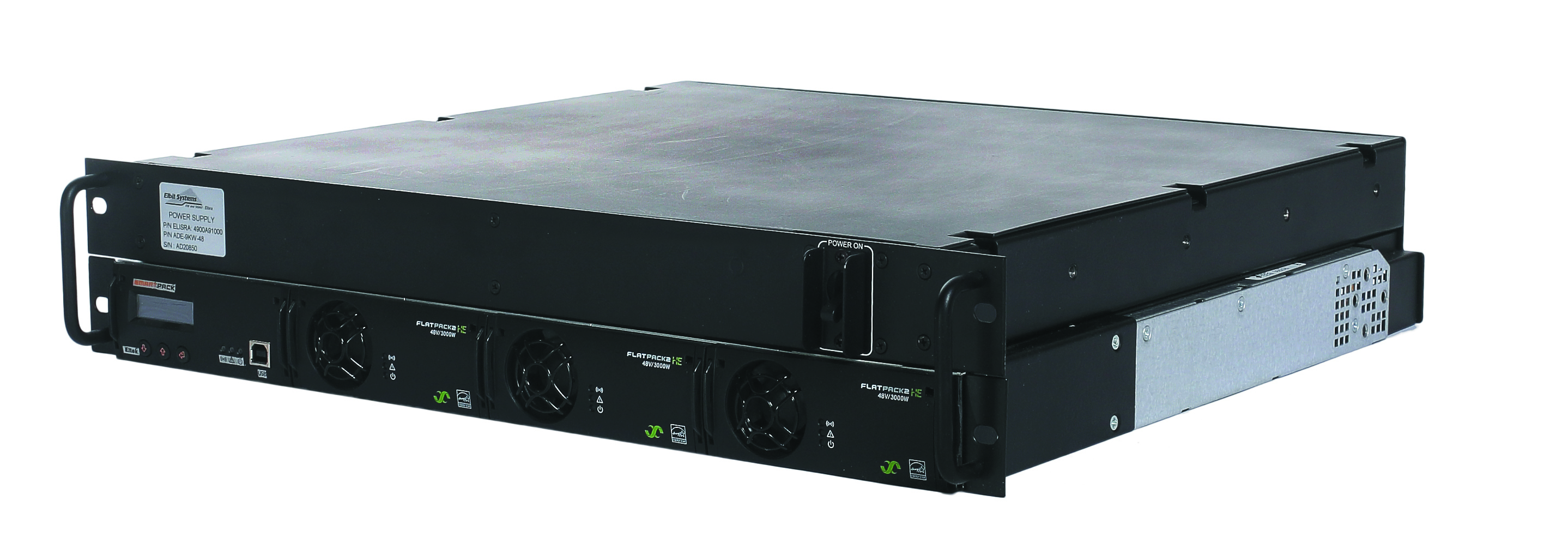

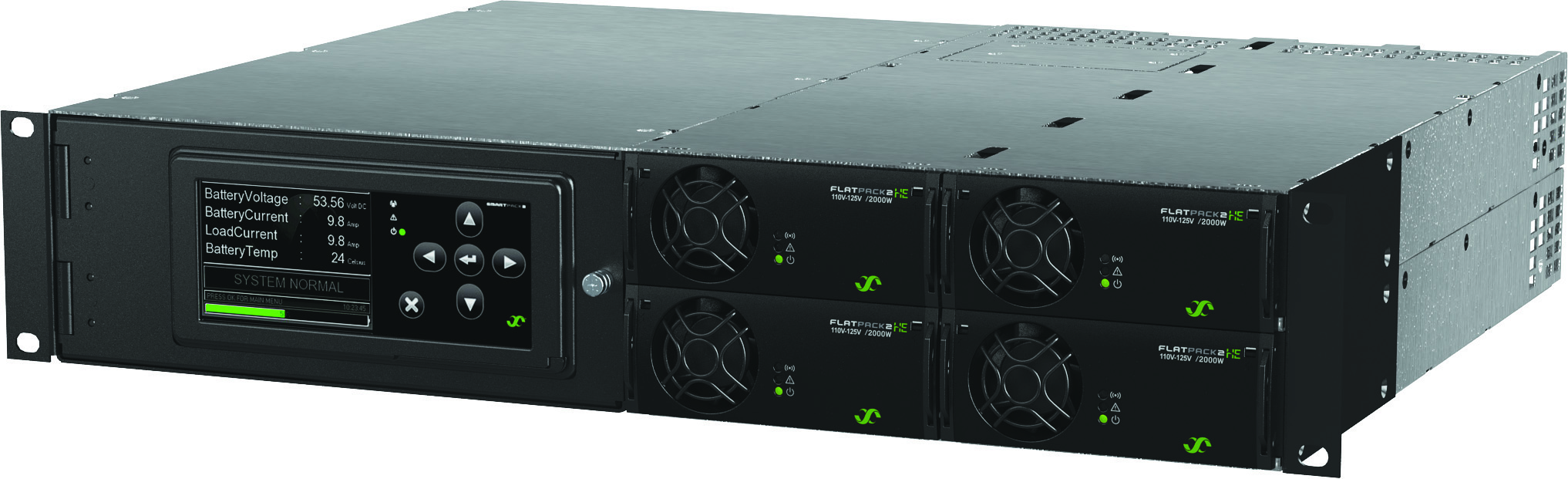

מערכת ADV9000 המוצגת בנויה משלושה ממירים כל אחד ל-3 קילוואט בחיבור לרשת תלת פזית מאוזנת. המערכת כוללת בקר המאפשר שליטה ובקרה מלאים על המערכת ממגוון ערוצי שליטה ודיווח כמו SNMP TCP/IP RS485 RS232 CAN bus ועוד. מערכת השליטה והבקרה מאפשרת קבלת דיווחים על הפרמטרים והתקלות הבאות:

השתקת המערכת כתוצאה מנפילת מתח ההזנה מתחת לסף הנמוך – LVP

השתקת המערכת כתוצאה מחימום עודף – OTP

התראה על תקלה של אחד הממירים במארז הכולל

התראה על תקלת מאווררי הקירור של היחידות

התראה על נפילת מתח המוצא מתחת לסף מוגדר – UV

התראה על תקלה במערכת התקשורת הפנימית – CAN bus

מדידה רציפה של מתח המוצא – VOUT

מדידה רציפה של זרם העומס הנמסר לצרכן – IOUT

כאופציה ניתן להזמין את הציוד בציפוי קונפורמי לעמידה בדרישות לחות של

MIL-STD-810G. היחידות מוגדרות לעבודה בתחום טמפרטורה של מינוס  ועד פלוס . המארז מכיל מסנן EMI/RFI בכניסה לעמידה של המערכת בדרישות לתא”מ לפי MIL-STD-461E. המערכות מיועדות לשימוש במארזי ציוד אלקטרוני המותקנים במסד קרקעי מקובע או מוסע הניזון מהרשת הארצית או לחילופין מגנרטור נייד הממוקם בסמיכות לציוד. ניתן כאמור גם להתקין מערכות אילו גם על גבי כלי שייט להזנה מהגנרטור המותקן בכלי. במקרים מיוחדים ניתן לקבל במארז של ADV9000 פתרונות של ממירים המוזנים ממתח ישר של 270 וולט לפי MIL-STD-704E למתח ישר של 28 וולט להפעלת ציוד מוטס קרקעי או ימי.

הכותב הינו מהנדס מומחה בתחום מערכות כוח צבאיות.
