בקר 150V Step-Down DC/DC עבור מערכות מופעלות סוללה 9μA בלבד

חברת Analog Devices הכריזה על Power by Linear™ LTC3894,, בקר DC/DC במתח גבוה, שנסמך על זרם 9μA בלבד, כאשר הפלט מופעל במצב Burst Mode®. וולט הפלט הנרחב של 4.5V עד 150V מאפשר לבטל ביעילות את הצורך במכשירים חיצוניים להשהייה. יכולת המחזור ב- 100% של LTC3894 וכוח הכיוונון החיצוני של חלונות חשמל אידאלי לשימוש במערכות המבוססות על סוללות לפעולה נמשכת ברציפות. ה- LTC3894 מתאים מאד למערכות תחבורה, הפועלות ברציפות, בקרה תעשייתית, יישומים רובוטיים ו- datacom.

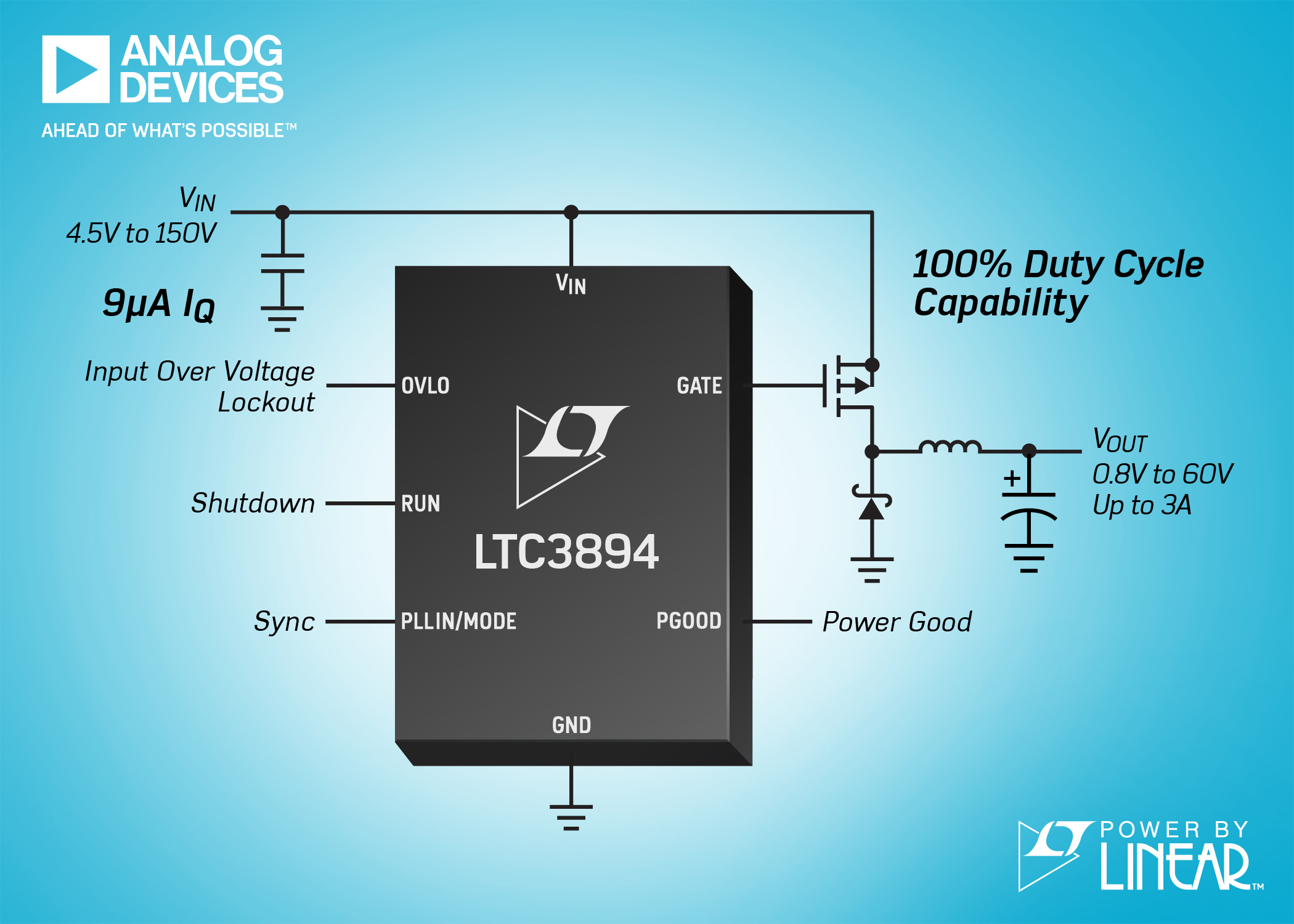

ה- LTC3894 מניע ערוצי P MOSFET ויכול לייצר מתח פלט מ- 0.8V עד 60V בזרמי פלט עד 3 אמפר עם יעילות גבוה של כ- 92%. ה- LTC3894 כולל אפשרות עבור ערוץ N חיצוני דרך FET לספק את זרם ההנעה שער PMOS ליישומי בעלי מתח גבוה נשמר.

ה- LTC3894 פועל עם תדר קבוע ניתן להתאמה בין 50kHz ו 850kHz וניתן לסנכרן לשעון חיצוני מ- 75kHz עד 800kHz. המשתמש יכול לבחור בין פעולת pulse-skipping או פעולת Burst Mode במהלך עומסים קלים. ארכיטקטורה מצב הזרם מספק פיצוי לולאה פשוט, תגובה חולפת מהירה וויסות קו מצויין. חישת הזרם מתבצעת על ידי מדידת ירידה במתח על פני ה- DCR לפעולה ביעילות הרבה  ביותר או על ידי שימוש בנוגד חישה אופציונלי. המינימום הנמוך של 100-on-time מאפשר יחס step-down גבוה בתדירות שינוי גבוהה. קיבול הזרם מגביל את פיזור החום של MOSFET במהלך מצבים של עומס יתר. תכונות הגנה נוספות כוללות בין היתר אות פלט חשמלי טוב, התאמת קלט, נעילה במצב של עומס יתר ו- ת overvoltage ו- soft-start.

ה- LTC3894 זמין ב-  TSSOP בעל 16 פינים משופרים תרמית עם ריווח פיני מתח.

גרסאות מורחבות ותעשייתיות זמינות החל מ -40 °C עד 125 °C. לקבלת מידע נוסף, אנא בקרו באתר בכתובת  www.analog.com/LTC3894
