רגולטור 50A µModule להתאמה 250A Runs Cool עם מדחפים חשופים המשמשים ככיורי חום

חברת Analog Devices הכריזה על וסת Power by Linear™ LTM4678 dual 25A or single 50A step-down µModule® בעל ממשק דיגיטלי PMBus. על ידי הערמה וחשיפת שני המדחפים על גבי המארז. מוצר LTM4678 משתמש במדחפים ככיורי חום להוצאת חום על מנת לשמור על קירור המכשיר. Onboard EEPROM ו PMBus I2C מאפשרים למשתמשים למדוד, לשנות ולהקליט פרמטרים מרכזיים כגון מתח, עומס זרם וטמפרטורה. מוצרי LTM4678s מאפשרים שילוב ב 50A על מנת לספק עד 250A לעומסים עבור מעבדים, FPGAs ו ASICS למשל. היישומים כוללים לוחות PCIe, תשתיות תקשורת, מחשוב ענן, ותואמים ליישומים תעשייתיים, אופטיים, כמו גם יישומים רפואיים ולמכשירי מדידה.

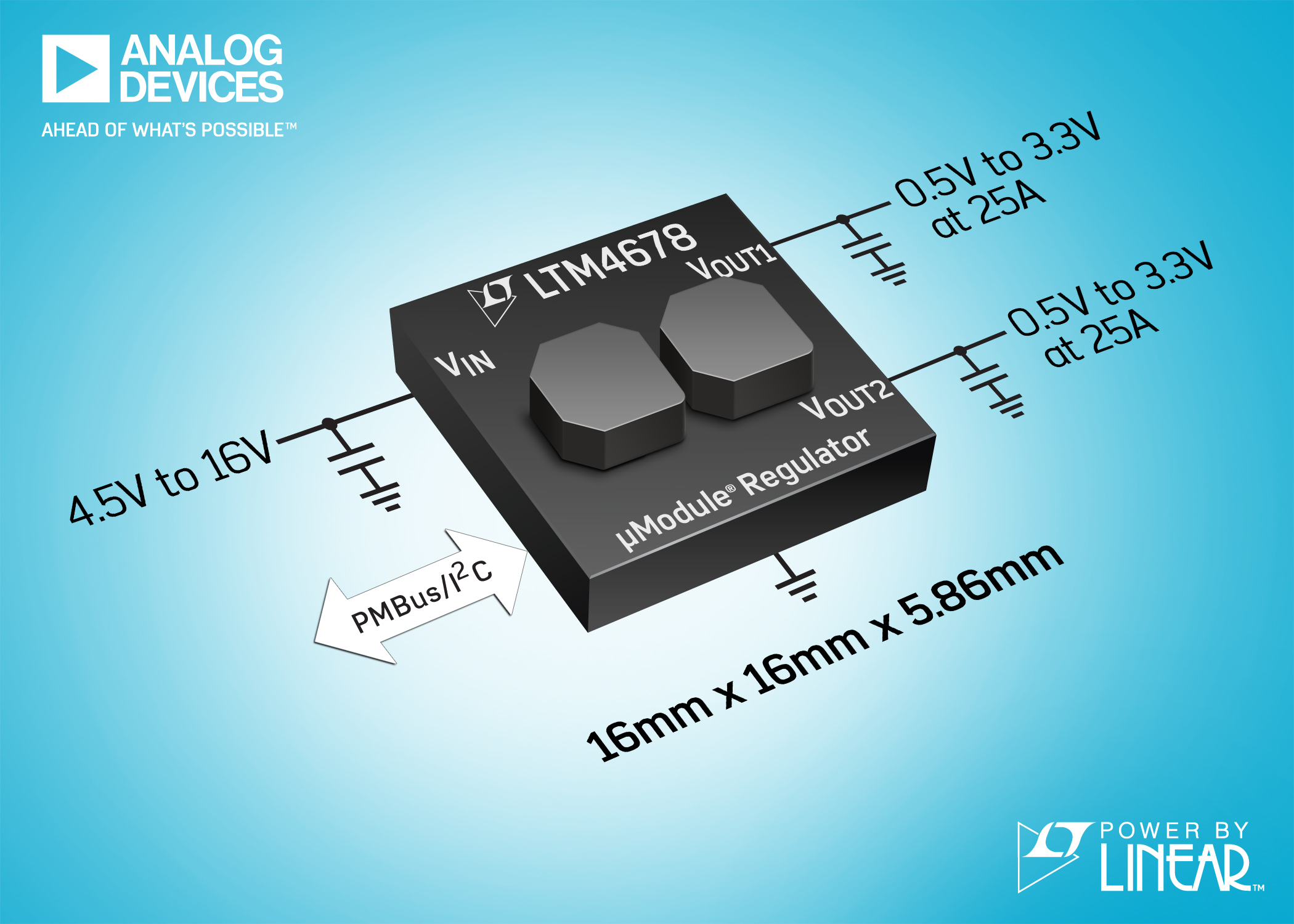

ה- LTM4678 משלב בקר DC/DC, EEPROM, FETs, מדחפים ורכיבי תמיכה במארז BGA בגודל 16 מ”מ X x 16 מ”מ x 5.86 מ”מ. דיוק וולט הפלט ברמת 0.5% ± המובטחת עבור קווים, עומסים וטמפרטורה (-40 ° C עד 125 ° C).

ה- LTM4678 פועל בטווח קלט של החל מ- 4.5V עד 16V, ואת שני פלטי המתח נשלטים דיגיטלית מ- 0.5V עד V3.3. ה- LTM4678 משיג יעילות שיא של 90% בין 12VIN ו- 0.9VIN ב- 50A. הוא מספק 40A בין 12VIN ו- 0.9VIN בטמפרטורת סביבה של 70 °C עם זרימת אוויר 200LFM. תדר השינוי הוא 350kHz עד 1MHz וניתן לסנכרן לשעון חיצוני החל מ 350kHz עד 1MHz עבור יישומים הרגישים לרעש.

צפיפות ההספק הגבוהה והמדרגיות שה- LTM4678 מאפשר הופכים אותו לאידיאלי עבור אילוצי אזורי ה- PCB בהם צפיפות לוחות מערכת לספק חשמל למכשירים דיגיטליים מתקדמים במתח נמוך וזרם. למידע נוסף, בקרו באתר www.analog.com/LTM4678.
