טווח תדירויות רחב (70 מגה הרץ עד 6 ג’יגה הרץ) ומקמ”ש מתוכנת על ידי המשתמש

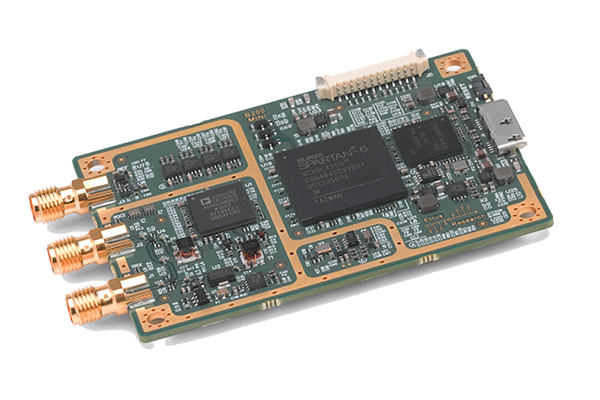

המערכת ההיקפית האוניברסלית של רדיו בתוכנה (USRP) — B205mini–I — היא פלטפורמה גמישה וקומפקטית שמתאימה במיוחד ליישומים של חובבים ויצרני ציוד מקור (OEM). היא מתוכננת על ידי Ettus Research™ ומספקת טווח תדירויות רחב (70 מגה הרץ עד 6 ג’יגה הרץ) והתקן FPGA לתכנות על ידי המשתמש ברמה תעשייתית, Spartan–6 XC6SLX150 של Xilinx.
היחידה הקדמית של תדירות הרדיו (ת”ר – RF) משתמשת במקמ”ש במעגל משולב לת”ר AD9364 של Analog Devices עם רוחב פס רגעי של 56 מגה הרץ. המעגל מוזן מאפיק דרך חיבור USB 3.0 במהירות גבוהה עבור נתונים ברצף (streaming data) אל המחשב המארח. מערכת USRP, דגם B205mini–I, כוללת גם מחברים ל- GPIO, JTAG ולסנכרון עם אותות כניסה של שעון ב- 10 מגה הרץ לייחוס או של זמן PPS לייחוס.
הגישה לחומרה מתאפשרת בנוחות דרך דרייבר חומרת USRP (UHD) . הדרייבר UHD מספק ממשק API עבור C/C++ וגם עבור Python והוא מציע תמיכה חוצה פלטפורמות עבור סביבות ומסגרות עבודה מרובות בתקן תעשייתי, לרבות RFNoC, GNU Radio, LabVIEW ו- Matlab/Simulink. הדרייבר UHD מספק את הבקרה הדרושה, המשמשת להעברה של דגימות צורות הגלים של המשתמש אל חומרת USRP וממנה, וכן לביצוע בקרה של פרמטרי רדיו שונים (לדוגמה קצב דגימה, תדר מרכזי, הגבר וכיו”ב).
בעזרת המדריך “כיצד מתחילים עם חומרת USRP, B205nini–I” (Getting Started with the USRP B205mini–I), המהנדסים ואנשי הפיתוח יכולים להבין את זרימת התכנון של רדיו GNU בסביבת Linux ולבנות מקלט רדיו FM (את”ד).
חומרת USRP דגם B205 Mini זמינה מעתה ב- SK Electronica.
במה מדובר?
התכונות העיקריות
אפשרויות בת”ר
- 1 TX, 1 RX
- טווח תדירויות מ- 70 מגה הרץ עד 6 ג’יגה הרץ
- רוחב פס רגעי עד 56 מגה הרץ

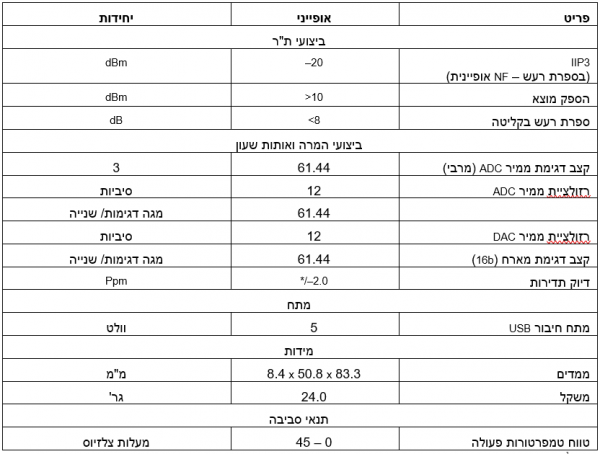

מפרט
תוכנה
- דרייבר חומרת USRP, 3.9.2 (או מתקדם יותר)
- רדיו GNU
סנכרון
- אות שעון לייחוס של 10 מגה הרץ
- ייחוס זמן PPS
למי זה מיועד?
יישומים ואנשים
יישומים
- תקשורת Am/ FM
- תקשורת סלולרית
- שידורי טלוויזיה
- האינטרנט של הדברים (IoT)
- תקשורת לווייני GPS
- תקשורת WiFi
- יישומים תעשייתיים, מדעיים ורפואיים (ISM)
- חקר לוגריתמי
אנשים
- חוקרים
- חובבים
- תלמידים ומרצים
- אנשי מקצוע בתחום התעשייה
שאלות נפוצות
איך אוכל להתחיל?
לחומרה USRP, B205nini–I יש מדריך “כיצד מתחילים” (Getting Started Guide), מדריך למשתמש (User Manual) ומשאבי חומרה (Hardware Resources)
לרשות המשתמש עומדים יישומים ומחקרים לדוגמה, בעזרת שימוש במגוון פריטי חומרת Ettus, שזמינים בכתובת https://www.ettus.com/applications/
כמו כן, אפשר לצפות גם בקטע וידיאו בן 10 דקות שמדגים כיצד אפשר לבנות מקלט FM בעזרת חומרת USRP והתקן רדיו GNU הזמינים בכתובת https://www.youtube.com/watch?v=KWeY2yqwVA0
מהם היתרונות של המוצר?
- המעגל פועל דרך אפיק דרך חיבור USB 3.0, אשר מספק תקשורת פשוטה במהירות גבוהה אל מחשב מארח.
- תוכנת ממשק תכנות היישומים (API) רבת היכולת של דרייבר UHD מקלה על עקומת הלימוד ומספקת חוויית לימוד מהירה עבור משתמשים חדשים וגם עבור משתמשים מנוסים.
- רדיו בפרויקט GNU במקור פתוח מספק טווח רחב של כלים ואלגוריתמים אשר מאפשרים גילוי וניתוח של פרוטוקולי תקשורת אווירית.
- אנשי פיתוח יכולים לעבוד עם שפות תכנות מוכרות, לרבות C/C++ ו- Python. את הדרייבר UHD של ממשק API אפשר למצוא בכתובת https://kb.ettus.com/UHD_Python_API.
