חוקרים מגרמניה ומיפן הדגימו מערכת אלסטוקלורית שבה יריעה זוכרת־צורה ממירה חום לתנועה ומפעילה יריעה שנייה שמייצרת קור. העיקרון עשוי לפתוח דרך לניצול חום שיורי באלקטרוניקה – אך בין אב־הטיפוס הזעיר לקירור מעבדים מפרידים עדיין פערי הספק, טמפרטורה ואינטגרציה.
במערכת קירור רגילה, החום הוא המטען שמבקשים לפנות. באב־טיפוס שנבנה במכון הטכנולוגי של קרלסרוהה (KIT) הוא מקבל תפקיד נוסף: מקור האנרגיה שמניע את פעולת הקירור עצמה. שתי יריעות מתכת דקות, שתיהן ממשפחת הסגסוגות זוכרות־הצורה, מעבירות ביניהן כוח וחום. האחת מתכווצת כאשר מחממים אותה; השנייה נמתחת, משנה את המבנה הגבישי שלה, ולאחר השחרור מתקררת. התוצאה היא מערכת שממירה אנרגיה תרמית לתנועה מכנית, וממנה לקור מדיד.
זהו רעיון מפתה במיוחד בתקופה שבה צפיפות ההספק עולה והחום מגביל מעבדים, רכיבי הספק, מערכות אופטיות ואלקטרוניקה לרכב. החוקרים אף מצביעים על האפשרות להשתמש בעתיד בחום שיורי ממחשב או ממערכת הנעה כדי לקרר רכיבים רגישים. אלא שהמרחק בין האפשרות הזאת לבין התקן מעשי גדול. במצב שבו אב־הטיפוס הופעל באמצעות מקור חום חיצוני, הוא יצר הפרש טמפרטורות של 2.2 קלווין והספק קירור של 2.09 מיליוואט. אלה נתונים של הוכחת היתכנות, לא של מערכת המוכנה להשתלב לצד CPU.
העבודה, שפורסמה ב־Nature Energy ב־28 באוגוסט 2026, מטפלת באחד הקשיים המעשיים של קירור אלסטוקלורי זעיר. החומר המקרר יכול להיות דק, מהיר וללא גזי קירור, אבל מישהו עדיין צריך למתוח ולשחרר אותו. בדרך כלל זהו מנוע או מפעיל הידראולי, שעלולים להיות גדולים בהרבה מהיריעה עצמה. החוקרים החליפו אותם בחומר חכם נוסף, המופעל בחום.
הקירור מתחיל בשינוי גבישי
קירור אלסטוקלורי נשען על הקשר בין מאמץ מכני, שינוי פאזה וטמפרטורה בחומרים מסוימים. כאשר מותחים סגסוגת זוכרת־צורה סופר־אלסטית, המבנה הגבישי שלה עובר טרנספורמציה. בתהליך נפלט חום. אם מסלקים את החום הזה ולאחר מכן משחררים את המאמץ, מתרחשת הטרנספורמציה ההפוכה והחומר קולט חום מסביבתו – כלומר מתקרר.
כדי להפוך את התופעה למשאבת חום יש לבצע מחזור מסודר: להעמיס את החומר, לאפשר לו למסור חום לצד החם, לשחרר אותו ואז להצמידו לצד שאותו מבקשים לקרר. חזרה על המחזור מעבירה חום מצד אחד של ההתקן לצד האחר. אין מדחס ואין חומר קירור שמתאדה ומתעבה; החומר הפעיל נשאר מוצק והשינוי מתרחש בתוך המבנה הגבישי שלו.
ליריעות דקות יש יתרון טבעי בהקשר הזה. היחס הגבוה בין שטח הפנים לנפח מאפשר מעבר חום מהיר, והמסה הקטנה מתאימה להתקנים קומפקטיים. מחקרים קודמים ב־KIT הראו כי ניתן לחבר יריעות במקביל כדי להגדיל את הספק הקירור, או לסדר אותן בשלבים כדי להרחיב את הפרש הטמפרטורות. סקירה שפרסמה הקבוצה ב־2024 תיארה התקן מקבילי בן חמש יריעות שהגיע לכ־900 מיליוואט, והתקן מדורג שהשיג הפרש טמפרטורות של 27.3 קלווין. בשני המקרים, כמו ברוב המערכות האלסטוקלוריות, נדרש מקור כוח מכני.
כאן נכנסת היריעה השנייה. סגסוגת הקירור דורשת מאמץ של מאות מגה־פסקל, אך התנועה קצרה – אחוזים בודדים מאורכה. זהו שילוב לא נוח למנוע חשמלי רגיל או למפעיל הידראולי, המתוכננים בדרך כלל למהלך ארוך יותר. בהתקן זעיר, מערכת ההנעה עלולה לבלוע את יתרון הגודל עוד לפני שפונה מיליוואט אחד של חום.
שתי יריעות שמחלקות ביניהן את העבודה
במקום לחבר את יריעת הקירור למנוע, החוקרים – Yi-Ting Hsiau, Shuichi Miyazaki, Manfred Kohl ו־Jingyuan Xu – צימדו אותה ליריעת זוכרת־צורה נוספת. כל אחת מהיריעות מבצעת תפקיד אחר.
היריעה הראשונה עשויה TiNi ומשמשת כמפעיל תרמי. כשהטמפרטורה שלה עולה מעבר לטמפרטורת המעבר, היא חוזרת למבנה שהוגדר לה ומתכווצת. ההתכווצות מייצרת כוח של כמה ניוטון לאורך מהלך של מאות מיקרומטרים – בדיוק סוג התנועה הקצרה והחזקה שנדרש כדי למתוח את יריעת הקירור.
היריעה השנייה, העשויה TiNiFe, היא הרכיב האלסטוקלורי. המתיחה מעבירה אותה לפאזה מרטנזיטית ומחממת אותה; לאחר שהחום נפלט ל־heat sink והכוח משתחרר, היא חוזרת לפאזה המקורית ומתקררת מתחת לטמפרטורת הסביבה. משטחי מגע נעים מצמידים אותה לסירוגין לצד החם ולצד הקר.
החיבור בין שתי היריעות פותר בעיה של התאמה מכנית. לפי המאמר, המפעיל התרמי המבוסס TiNi הציג יחס כוח־למהלך של 14.5 ניוטון למילימטר, לעומת 1.1 ניוטון למילימטר במפעיל האלקטרומכני המסחרי ששימש את החוקרים להשוואה. הנתון אינו אומר שהיריעה יעילה פי 13 כמערכת שלמה; הוא מתאר התאמה טובה יותר לצורך המכני המסוים של חומר הקירור.
בניסוי הראשון חוממה יריעת ההפעלה באמצעות זרם חשמלי. בטמפרטורת actuator של 86 מעלות צלזיוס נמדד שינוי טמפרטורה של 12.9 קלווין ביריעת הקירור והפרש של 4 קלווין ברמת ההתקן. לאחר מכן החליפו החוקרים את חימום ה־Joule במקור חום מוצק בטמפרטורה של 130 מעלות, שהעביר את החום ליריעת ההפעלה באמצעות מגע. בתצורה הזאת התקבל הפרש יציב של 2.2 קלווין לאחר 20 מחזורים, עם ירידה ממוצעת של מעלה אחת בצד הקר ועלייה של 1.2 מעלות בצד החם.
המעבר ממקור חשמלי למקור חום חיצוני הוא ההוכחה המרכזית של העבודה. הוא מראה שההמרה התרמית־מכנית יכולה להפעיל את המחזור האלסטוקלורי. הביצועים בתצורה הזאת היו נמוכים יותר: הגיאומטריה אפשרה מהלך קצר יותר, והעברת חום דרך גבול המגע דרשה טמפרטורה גבוהה יותר מחימום פנימי של היריעה.

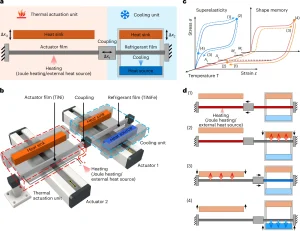

איור 1: מבנה מערכת הקירור האלסטוקלורית ומחזור פעולתה: יריעת TiNi ממירה חום לתנועה מכנית, המותחת ומשחררת יריעת TiNiFe ליצירת קירור. התרשים מציג את אב־הטיפוס, התנהגות הסגסוגות וארבעת שלבי מחזור הקירור. קרדיט: Hsiau et al., Nature Energy (2026), CC BY 4.0
מה בדיוק נחסך כאן
הודעת KIT על המחקר נשאה את הכותרת “No Electricity Needed for Solid-state Cooling”. בקריאה מערכתית, הכותרת רחבה יותר ממה שהודגם. מקור החום החיצוני אכן החליף את הזרם החשמלי שהפעיל ישירות את יריעת ה־TiNi, אבל מתקן הבדיקה כולו לא היה פסיבי.
החוקרים השתמשו במיקרו־מחמם מפלטינה כדי לייצר מקור חום מבוקר, בבקרת טמפרטורה ובמפעילים אלקטרומכניים שהזיזו את מקורות החום ואת משטחי הקירור אל היריעות ומהן. ההספק של רכיבים אלה אינו נעלם ממאזן האנרגיה של מערכת עתידית. משום כך המאמר עצמו משתמש בניסוח הזהיר יותר electricity-minimized: טכנולוגיה שעשויה לצמצם את דרישת החשמל של הקירור.
גם הספק הקירור המוחלט מחייב פרופורציה. בתצורה המונעת ממקור חום נמדדו 2.09 מיליוואט באפס הפרש טמפרטורות, או הספק סגולי של כ־3.32 ואט לגרם חומר פעיל. ההספק הסגולי נראה גבוה משום שמסת היריעה זעירה; רכיב אלקטרוני אינו מתקרר באמצעות יחס לגרם אלא באמצעות מספר הוואטים שהמערכת מסוגלת לפנות בפועל.
החוקרים מציעים לחבר יריעות רבות במקביל ולהגדיל את הממדים הצדיים שלהן. ההגדלה הזאת תדרוש גם מעבר חום טוב יותר ותכנון אחר של המגעים. ומעל כל אלה ניצבת טמפרטורת ההפעלה: מקור החום החיצוני בניסוי היה ב־130 מעלות צלזיוס.
הספרות בתחום מראה שהאפקט האלסטוקלורי ניתן להרחבה, אך לא בהכרח באותה ארכיטקטורה. מערכת מרובת תאים שפורסמה ב־Nature ב־2025 הגיעה להספק קירור ברמת קילוואט באמצעות צינורות NiTi, עבודה בתדר של 3.5 הרץ ונוזל גרפן להעברת חום. זהו הישג משמעותי, אך המתקן שונה מאוד מיריעות דקות שנועדו לקירור מקומי. הוא מדגים שהחומר מסוגל לעבוד בקנה מידה גדול; הוא אינו מספק דרך ישירה למזער את כל המערכת ולהכניסה למארז אלקטרוני.
איפה עשוי להימצא היישום הראשון
התרחיש המסקרן ביותר שמעלים החוקרים הוא שימוש בחום של מערכת אלקטרונית כדי להפעיל קירור במקום אחר באותה מערכת. אחת הדוגמאות במאמר היא איסוף חום ממודול ויסות המתח (VRM) במחשב וניצולו לקירור מקומי של המעבד. דוגמה נוספת היא חום ממערכת הנעה ברכב, שיוכל להגן על אלקטרוניקה רגישה.
במחשב של היום, התרחיש הראשון נתקל מיד בחסם מהותי. מקור החום בהדגמה היה ב־130 מעלות צלזיוס. לשם השוואה, AMD מציינת טמפרטורת עבודה מרבית של 95 מעלות למעבד Ryzen 7 7735HS; הערך המדויק משתנה כמובן בין משפחות ורכיבים. כלומר, עוד לפני שמגיעים ל־130 מעלות, מעבדים רבים כבר נמצאים בקצה מעטפת העבודה התרמית שלהם. אי אפשר לקחת את חום המעבד כפי שהוא ולהפעיל באמצעותו את המנגנון שהודגם. כדי להגיע לשם יהיה צורך להוריד במידה ניכרת את טמפרטורת המעבר של המפעיל התרמי, או לבחור מקור חום אחר במערכת. זו אינה התאמת פרמטר שולית אלא תנאי מוקדם ליישום.
גם כאשר נמצא מקור חום מתאים, נותרת בעיה גיאומטרית: צריך להעביר אותו אל המפעיל בלי להחזירו אל האזור שמבקשים לקרר. ממיר הספק, מנוע או מערכת פליטה מציעים פרופילים תרמיים שונים לגמרי. החומר, המגעים, מפזר החום (heat spreader) ובקרת המחזור יצטרכו להיבנות סביב היישום המסוים.
מכאן מתחילה בחינה מערכתית שחורגת ממה שהודגם במאמר. קירור נקודתי של מוקד חום (hotspot) צריך לעקוב אחר קפיצות עומס מהירות, ואילו כאן המחזור כולל חימום, קירור ותנועה בין משטחי מגע. בתכנון מוצר יהיה צורך למדוד גם התעייפות חומר (fatigue), שינוי באיכות המגע התרמי לאורך זמן, עמידות ברעידות והתאמה לייצור סדרתי. החוקרים אינם טוענים שהשאלות האלה כבר נפתרו.
לכן ייתכן שהתחנה הראשונה לא תהיה CPU. אפשר לבחון רכיבים קטנים ורגישים לטמפרטורה או נקודת חום מוגדרת במערכת שבה כבר קיים מקור תרמי מתאים. חיישן או מקור אור הם דוגמאות אפשריות לדיון הנדסי, לא יישומים שהמחקר הנוכחי הדגים.
לצד זאת, ההשוואה לטכנולוגיות אחרות תהיה בלתי נמנעת. מקררים תרמו־אלקטריים מסחריים מציעים תנועה אפסית ושליטה פשוטה, אך יעילותם מוגבלת. קירור נוזלי ומיקרו־תעלות מפנים הספקים גבוהים יותר במחיר של משאבות, אטימה ומורכבות. הקירור האלסטוקלורי מציע שילוב שונה של צפיפות, יעילות פוטנציאלית ומכניקה – ועדיין צריך להוכיח שהמערכת השלמה עדיפה, לא רק החומר הפעיל.
ממנגנון אלגנטי למערכת תרמית
האב־טיפוס של KIT ואוניברסיטת צוקובה אינו מקרר מעבדים באמצעות החום שלהם. הוא מדגים שלב מוקדם אך חשוב יותר מכפי שמספר המיליוואטים מרמז: חום יכול להחליף את המנוע כמקור הכוח שמעמיס ומשחרר חומר אלסטוקלורי.
עכשיו מתחילה העבודה המערכתית: להגדיל את הספק הקירור, להוריד משמעותית את טמפרטורת ההפעלה, לצמצם את רכיבי העזר החשמליים, לבנות מחליפי חום מהירים ולבדוק עמידות במספר מחזורים שמתאים למוצר. מאזן האנרגיה יצטרך לכלול גם את תנועת המגעים, הבקרה וסילוק החום – לא רק את היריעות.
אם האתגרים האלה ייפתרו, הערך לא יהיה יצירת קור “בחינם”. ההזדמנות תהיה להשתמש בזרם חום שכבר קיים במערכת כדי להפעיל פונקציה תרמית במקום שבו היא נחוצה. בעולם שבו הביצועים נקבעים יותר ויותר לפי היכולת להוציא חום משטח קטן, גם דרך חדשה להזיז את החום עשויה להפוך לרכיב תכנון חשוב.
תמונת שער: איור קונספטואלי של מערכת הקירור החדשה: יריעת ניקל־טיטניום המגיבה לחום מייצרת תנועה מכנית, וזו
מפעילה יריעה שנייה המייצרת קירור. קרדיט: Concept by Yi-Ting Hsiau and Jingyuan Xu, KIT; visual design by Ella .Maru Studio
