מאת: שגיא דגן, אבדור חלת
בסדרת כתבות נבצע סקירה של מספר פלטפורמות מחשוב לשוק ההיי-טק: שוק התקשורת, השוק הרפואי, השוק הצבאי ועוד.
חברת אדונטק היא המובילה בעולם המחשוב התעשייתי ופועלת בשיתוף פעולה הדוק עם החברות המובילות בעולם הטכנולוגי: Intel ,Texas Instruments ועוד.
החברה מספקת מגוון רחב של פתרונות טכנולוגיים המוצעים ב-Form Factors סטנדרטיים ועל פי דרישות ספציפיות של הלקוחות:
DSP Processing Platforms
RISC Computing Platforms
Embedded Single Board Computers
Server-grade IPC
Industrial Computer Chassis
COM-Express
PC-104 Modules
Industrial Motherboard
Medical Computing Platforms
Industrial Video Network Solutions
בכתבה זו נתמקד בפתרונות DSP Processing Platforms למתן מענה לעולם ה-Video Acquisition and Encoding. חברת אדוונטק ממנפת את הטכנולוגיה של Texas Instruments למעבדי עיבוד אותות (DSPs) מרובי ליבות ומביאה פלטפורמות חדשות, עתירות ידע וחדשניות הן בצריכת הספק נמוכה משמעותית והן בהתאמתן למערכות מחשוב עתירות ביצועים (High Performance Computing).
בעזרת הטמעת טכנולוגיית ה-DSP, ישנם כרטיסים המבצעים קידוד וידאו ב-Form Factors שונים על מנת לספק מגוון רחב של פתרונות ללקוחותיה כולל פתרונות של מערכות מוקשחים בתחום הצבאי.

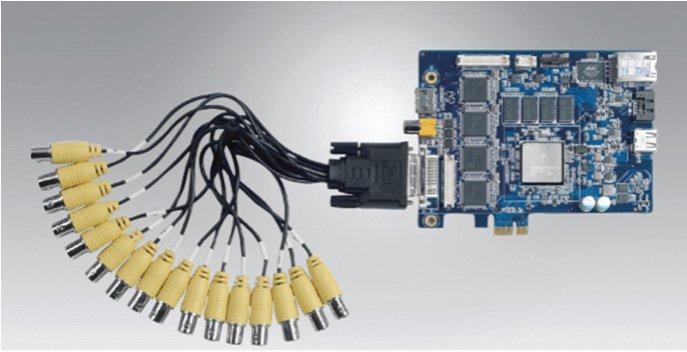

Features: 16-channel composite video + audio inputs with H.264 H/W compression, Up to 480fps at D1 resolution for video recording and display, One HDMI connector for up to 1080p video output, Half-length PCIe board with low-power, Fanless design, Embedded digital signal processor for 3rd party program implementation, SDK with VC++ sample codes

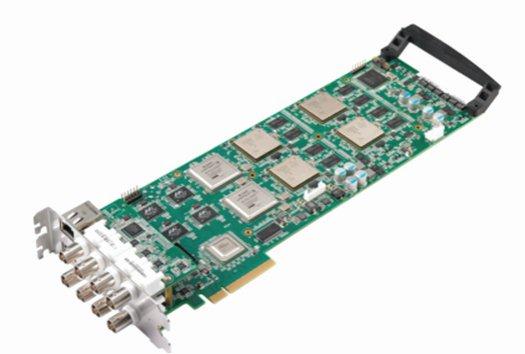

Features: Powered by quad TI TMS320DM8168 SoC, 8-channel SD-SDI/HD-SDI/ 3G-SDI video + audio inputs, Supports H.264/MPEG4/ MJPEG HW compression, Up to 60fps at Full HD (1080p) resolution per channel Dual 10/100/1000Mbps LAN ports, Multi-port Ethernet and PCIe Express switch support, Embedded with digital signal processor for 3rd party program implementation, SDK with VC++ sample codes 4-channel HDMI video/audio outputs up to 1920x1080 60fps
פתרונות אלו נותנים מענה למגוון רחב של אפליקציות בעולם הווידאו הדורשות Single/Multi-Channel בשילוב כניסות אנלוגיות או דיגיטליות.
כרטיסים אלו תוכננו לצורך עיבוד מהיר ברזולוציות SD, HD and Full HD, המספקים יציאות אנלוגיות וממשק HDMI ובנוסף מגוון רחב של אפשרויות להרחבת ממשקים לאחסון מידע, ערוצי תקשורת ופריפריות.
טכנולוגיית ה-DSP מספקת את כוח המחשוב הגבוה ביותר לצורך ביצוע פעולות עיבוד תמונה מתקדמות וניתוח פונקציות וידאו. בעזרת שימוש ב- (Software Development Kit), פתרונות רכישת קידוד וידאו הם האידיאליים ביותר עבור משלבי מערכות שצריכים לממש אפליקציות למעקב וידאו לצורך מתן פתרונות למגוון רחב של דרישות הלקוח.
להלן שתי פלטפורמות אפשריות שאדונטק מייצרת עבורן פתרונות וידאו מבוססי DSP:
PCIe Card Platform – פתרונות PCIe אלו מספקים שמונה עד שישה עשר ערוצי וידאו Composite ובנוסף כניסות אודיו עם דחיסת חומרה H.264. השימוש ב-DSP ממשפחת TMS320DM8168 DavinciTM Video Processors של חברת TI מספקים כוח אדיר לביצוע עיבוד תמונה ובעזרת ה-SDK מאפשרים להאיץ את תהליך הפיתוח.
כרטיסי PCIe אלו הינם אידיאליים לאפליקציות בתחומים הבאים:
Video broadcasting, Industrial vision systems, Video conferencing, Digital signage and media servers
פתרון מתקדם נוסף בפלטפורמת PCIe הינו כרטיס DSPC-8662-PCXE התומך ב-8 ערוצי וידאו דיגיטליים (SDI) וכניסות וידאו ואודיו. הכרטיס בעל יכולות דחיסה רבי ערוצים של H.264/MPEG4/ MJPEG לרזולוציית Full HD 1080p עם 60fps בכל ערוץ. כרטיס זה מאפשר קידוד והפצה רבי ערוצים של תכני וידאו “חיים” דרך ממשק Ethernet או PCI Express. בשימוש באפליקציות מעקב וידאו, כרטיס זה, בעזרת רכיב ה-DSP רב העוצמה המורכב עליו מסוגל לבצע בעזרת תוכנות צד שלישי כמו “Vision Analytics” פונקציות חישוביות אשר עוזרות לשמור את משאבי המחשב המארח.
USB Module – אדונטק מספקת פתרונות בתקשורת USB מבוססי DSP, מודולים אלו מאפשרים לכידת וידיאו H.264 וכוללים On-Board Video Analytics Engines ו-SDK להאצת תהליכי פיתוח אפליקציות.
מודולי רכישת וידאו אלו מתאימים במיוחד לאפליקציות הבאות:
Traffic Management & Enforcement, Digital Video Surveillance, Industrial Vision Systems.

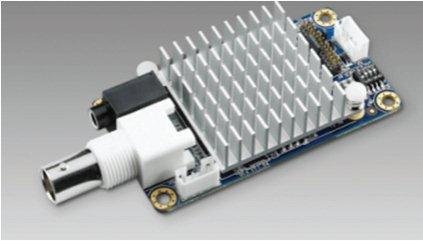

Features: Powered by TI TMS320DM365 SoC, 1 channel composite video input with H.264 hardware compression, Supports PCM/G.711 hardware audio compression, 30/25 fps (NTSC/PAL) at full D1 resolution for recording, High-speed USB 2.0, interface SDK with VC++ sample codes

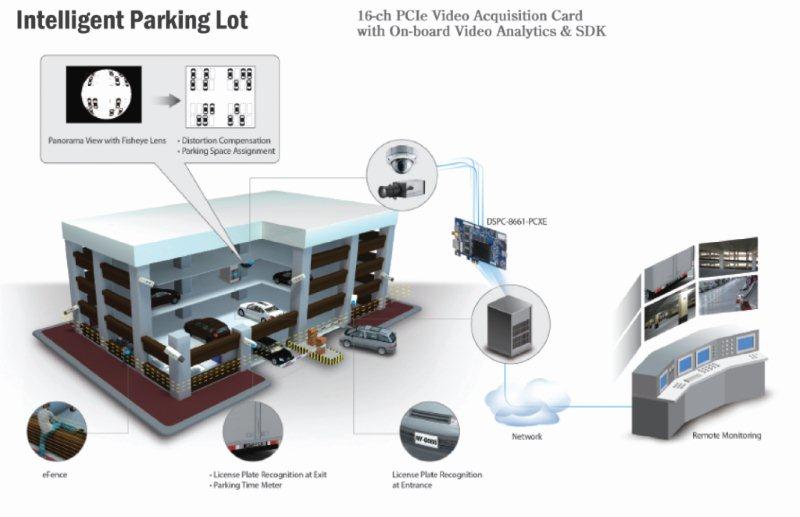

מערך מצלמות המחוברות בתקשורת LAN לכרטיס וידאו DSPC-8661, המידע מועבר דרך הרשת לחדר בקרה שממנו ניתן לקבל מגוון סוגי מידע: זיהוי לוחיות רישוי, e-Fence- גדר וירטואלית המעבירה חיווי על מעבר דרכה, מעקב אחר אובייקטים ועוד.

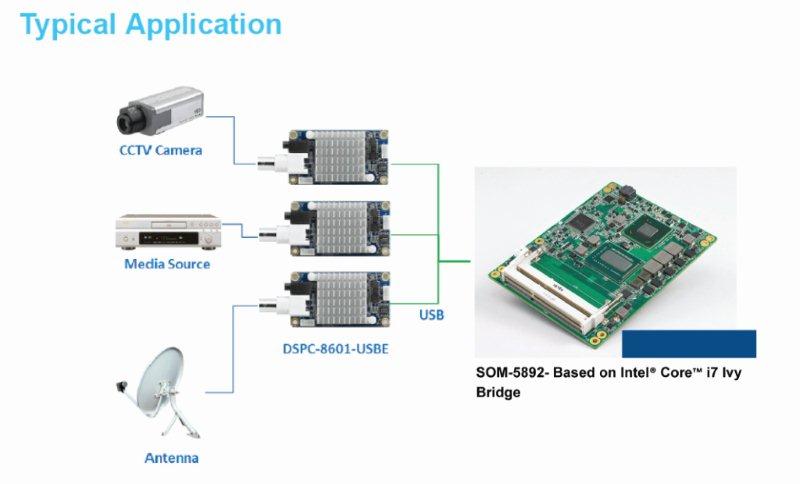

דרך התממשקות אפשרית על ידי שימוש במערך כרטיסי וידאו המחוברים להתקני תקשורת שונים, המידע המעובד מועבר לכרטיס COM-Express מתקדם המאפשר שימוש באינפורמציה וביצוע מניפולציות לצורך הצגת המידע באופן הרצוי.
אפליקציה אפשרית:
שימוש באחד מהפתרונות שהוצגו בכתבה זו מבוססי DSP בשילוב פתרונות מתקדמים (Computer On Module) המבוססים על מעבדי דור העתיד ממשפחת Ivy Bridge Intel i3/i5/i7, יספק מערכת מושלמת לפיתוח אפליקציות עיבוד תמונה. להלן דיאגרמה אפשרית ליצירת פתרון מושלם ללקוח. באילוסטרציה שלאחריה ניתן לראות דוגמא אחת מיני רבות לשימוש בפתרון שהוצע.
חברת אבדור-חלת בע”מ, כנציגה של אדוונטק, ממוקמת בראשל”צ ומשרתת את לקוחותיה במתן מגוון פתרונות טכנולוגיים, מהשלב הראשוני של הגדרת המוצר, גיבוש הפתרון הטכנולוגי. שירותי ייצור ולוגיסטיקה, מהשלב הראשוני של הגדרת המוצר, גיבוש הפתרון הטכנולוגי ועד לייצור השוטף.
אינטגרציה של מערכת
תהליך אינטגרציה של מערכת סטנדרטית טרם שליחתה ללקוח הסופי כולל אפיון ותכנון המערכת בהתאם לדרישת הלקוח. כמו כן ביצוע בדיקות מקיפות כגון: Verification לתקינות התוכנה והחומרה, Burn-In, בדיקות תנאי סביבה, התקנת אפליקציה של הלקוח הסופי ועד לאספקת מוצר מוגמר (Turn Key). כל אלו הינם חלק מהשירותים שאדוונטק נותנת ב-3 יבשות: ארה”ב, טאיוון ובישראל באמצעות מרכז האינטגרציה באבדור-חלת.
