סליפרינג HD – פריצת דרך טכנולוגית ישראלית מטס תעשיות ומחקר כרמיאל

חברת מטס תעשיות ומחקר כרמיאל, השלימה סבב פיתוח לסליפרינג (טבעת החלקה) בעלת יכולות העברת סיגנל High – Definition אשר מהווה פריצת דרך בתחום. מטס הינה חברה ישראלית, הפועלת בכרמיאל מזה 42 שנה ועוסקת בפיתוח וייצור של מערכות אלקטרו מכניות לתעשיות הביטחוניות הגדולות בארץ ובעולם.

החברה מתגאה ביכולתה להתחרות בטכנולוגיה אשר נמצאת במספר חברות גלובליות בודדות והינה היצרן היחידי אשר מחזיק בטכנולוגיה זו במדינת ישראל.

מטס משלבת את מוצריה במערכות נשק כגון טילי אוויר – אוויר, מערכות תצפית קרקעיות, אוויריות ומערכות רפואיות. סליפרינג ה-HD מאפשר לתכנן ולייצר מוצרים המשתמשים בתוצרי מידע במהירות HD ועל כן מאפשרים בקרה מדויקת, ביות סופי מהיר ועיבוד תמונה HD בטילים, מערכות נשק קרקעיות ומטע”דים מגוונים. השימוש בכטב”מים נושאי מטע”דים שונים לאיסוף מידע מודיעיני ומערכות נשק קרקעיות נשלטות מרחוק, גובר בעשורים האחרונים ואיתו גדלה החשיבות ברזולוציית תמונה HD המאפשרת פיענוח מהיר ומדויק לצורך תכנון וביצוע משימות איכותיות יותר המבוססת עיבוד תמונה דיגיטאלי HD.

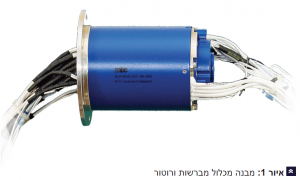

מכלול הסליפרינג מורכב מרוטור מרכזי ומכלול מברשות המאפשרות מגע חשמלי מסתובב ללא הגבלה   ב-°360. מעבר האותות נוצר במגע שבין המברשות לתעלות ההולכה, כאשר התעלות מצופות זהב והמברשות מיוצרות מסגסוגת, המכילה אחוז גבוה של זהב המשפר את ביצועי ההולכה החשמלית בעת המגע. מטס מייצרת סליפרינגים עם עשרות רבות של ערוצים, המוגדרים במשותף עם הלקוח ובהתאם לצרכיו. ערוצים אלו מחולקים לערוצי כוח להפעלת מנועים, ערוצי העברת מידע אנלוגי ודיגיטלי.

העברת מידע איכותי בקצב גבוה הינו צורך שילך ויגבר בעתיד לאור התקדמות טכנולוגיית החיישנים. כיום, קיימות שתי אופציות מרכזיות להעברת נתונים בקצב גבוה, האחת, באמצעות סיב אופטי

( Fiber Optic Rotary Joint- FORJ) והשנייה באמצעות טבעת חשמלית.

טבעת החלקה באיכות HD מהווה פריצת דרך. מלבד ההישג הטכני של העברת אותות דיגיטליים בקצב גבוה, יש לכך גם פן התייעלות כלכלי. עד עתה, כדי להעביר אות דיגיטלי נעשה שימוש ב-FORJ, הזקוק לכרטיס כניסה ייעודי (E to O[1]) וכן כרטיס יציאה ייעודי ([2]O to E). בשונה מכך ,בסליפרינג HD שפותח במטס, ישנה בשורה כלכלית, ע”י החלפת ה-FORJ במקרים מסוימים בטבעת החלקה אשר עלותה הכוללת נמוכה יותר. חשוב לציין בסליפרינג אחד ניתן לשלב מספר ערוצי HD. החיסכון נובע מהעלות הגבוהה של ה–FORJ והכרטיסים הנלווים בנוסף לבעיות תחזוקה ואמינות מאתגרים.

הידע הנדרש להעברת סיגנל בתדירות גבוהה בין החלק הנייח לחלק הנייד בסליפרינג הינו מורכב ביותר. גורמים רבים משפיעים על איכות הסיגנל בהם ממדי הסליפרינג, חומרי המבנה, חומרי הבידוד, סוגי החיווט והמחברים וטכניקות מיוחדות של מניעת העברת רעש בין הערוצים השונים. בכל תהליך פיתוח של סליפרינג חדש, נבדקים במהלך בדיקות הפיתוח עשרות פרמטרים המוגדרים במפרט באמצעות ציוד ייעודי. הוספת ערוצי ה-HD מחייבת לימוד מעמיק בפרמטרים נוספים הקשורים לתדירויות הגבוהות, תצורת עין ((Eye Pattern, זמן עליה וירידה (Rise and Fall Time), רוחב סרט, עוצמת רעשים ו-

BER – Bit Error Rate.

בשנים האחרונות כל המפעלים הביטחוניים מגלים התעניינות מרובה במעבר מווידאו אנלוגי לווידאו דיגיטלי. במטס נלמדו הדרישות המיוחדות לערוצי וידאו דיגיטלי HD, על פי תקן SMPTE-292 המגדיר את הדרישות לסיגנל דיגיטלי (GHz1.5). בשנה האחרונה, נבנו מספר אבי טיפוס עם ערוצי HD שנבחנו בהצלחה, שולבו במערכות מבצעיות ונמצאים בייצור סידרתי. שילוב ערוצי HD בסליפרינגים עבור מטע”דים שונים, מאפשר למהנדסי המערכות ומהנדסי עיבוד התמונה ליצור דרישות מיוחדות היכולות לעשות שימוש ברזולוציית ואיכות התמונה.

במרבית המקרים, מפרטי הפיתוח גובשו במשותף עם המפעלים הביטחוניים המובילים בישראל, כך שמהנדסי החברה נחשפים באופן שוטף לדרישות המיוחדות הנדרשות עבור המוצרים המתקדמים של התעשיות הביטחוניות.

הידע והניסיון שמטס צוברת בתחומים הטכנולוגים המורכבים, מאפשר למהנדסיה ללמוד במהירות מפרטים חדשים ולתת תשובות טכניות הולמות לדרישות של כל אחת מהחברות. למעשה, כל סליפרינג הינו מערכת המעבירה אותות אנלוגיים ודיגיטליים בעלי חשיבות גבוהה לתפקוד המוצר שבו הוא מוכלל, לכן נדרשת אמינות גבוהה ממוצר זה עבור תנאי הסביבה השונים אליהם הוא צפוי להיחשף. איבוד אות בעת המשימה (במיוחד בערוצים הדיגיטליים LAN ו-HD) יכול להביא לכשלי משימה. דרישות אלו מתורגמות על ידי מהנדסי החברה לתהליכי תכנון, פיתוח וייצור קפדניים ביותר המבטיחים את אמינות המוצרים. בתהליך תכנון המגע בין המברשות לתעלות יש להתחשב בזרמים, במהירויות הסיבוב, בתהליכי השחיקה ובכוח הקפיצי שמפעילות המברשות על התעלות. בתכנון נכון, יש להתחשב בעומסי הסביבה, כגון רעידות, הלמים מכניים ורעש אקוסטי היכולים לגרום לנתקים בין המברשות לתעלות ועקב כך לאיבוד מידע קריטי למערכת.

למטס מספר מוצרים אשר נותנים מענה מגוון בתחום זה, מוצרי החברה משלבים בתוכם יכולות אנאלוגיות, דיגיטאליות ואף בחלק מן המוצרים משולבת תשתית לסיבים אופטים כחלק מובנה מהמוצר. מטס מאפשרת ללקוחותיה תמיכה טכנית ומקצועית ארוכת טווח, כחלק מגישת אחריות וסבב שירות מהיר במוצרים מורכבים אלו.

החברה עוסקת בימים אלו, בהרחבת מהירות סינגל ה-HD במקביל להגדלת מספר הערוצים אשר נמצאים במערכת ועתידה להגדיל את תשתיות הייצור שלה עם מעבר לפארק תעשייה חדש אשר נמצא בשלבים מתקדמים של בניה בכרמיאל.


[1] E to O – Electric to optic

[2] O to E – Optic to Electric

דובי כהן וניר אלדר מחברת מטס
