הטבעת קטנה מידי ל Qi – כך משתנה עולם הטעינה האלחוטית

הצמיחה המהירה של טבעות חכמות מציבה מגבלה ברורה בפני טכנולוגיית הטעינה האלחוטית המוכרת. תקן Qi, שמשרת היטב סמארטפונים, אוזניות ושעונים חכמים, מתקשה לרדת לסקייל של מילימטרים בודדים. לא מדובר בבעיה של אופטימיזציה, אלא במגבלה פיזיקלית של צימוד מגנטי.

טעינת Qi מבוססת על השראה בין שני סלילים. היעילות תלויה בגודל הסלילים, במרחק ביניהם וביישור ביניהם. כאשר אחד מהתנאים הללו אינו מתקיים, הקישור המגנטי נחלש והאנרגיה שלא מועברת הופכת לחום. במכשירים גדולים ניתן לשלוט בפרמטרים הללו. בטבעת חכמה אין די שטח לסליל אפקטיבי, והמבנה המעגלי הקטן מגביל עוד יותר את האפשרויות.

גם תנאי השימוש עצמם אינם יציבים. הטבעת אינה מקובעת, זווית ההצמדה משתנה, והמרחק בין המשדר למקלט אינו נשלט היטב. בפועל מתקבלת מערכת שעובדת בתנאי צימוד משתנים, עם פגיעה בנצילות ולעיתים גם ביציבות הטעינה.

בנקודה הזו ברור שהשאלה אינה כיצד לשפר את Qi, אלא האם הוא מתאים ליישום. יותר ויותר יצרנים מגיעים למסקנה שלא.

במקום לנסות “לכפות” את הטכנולוגיה על מגבלות המוצר, הפתרונות החדשים משנים את נקודת העבודה. טעינה מבוססת קרבה, בטווח קצר מאוד, מאפשרת להגדיר מראש את תנאי הצימוד ולייצר מערכת יציבה יותר.

טכנולוגיית NFC פועלת בתדר של 13.56MHz ומאפשרת שימוש באנטנות קטנות משמעותית מאלו הנדרשות ב-Qi. מאחר והמערכת מתוכננת מראש לטווח קצר, ניתן להשיג העברת אנרגיה עקבית גם כאשר שטח האנטנה מוגבל. מבחינה הנדסית, מדובר במעבר מתכנון שמנסה למקסם הספק לתכנון שמותאם למגבלות גיאומטריות.

בפועל, המהנדסים נאלצו לחשב מחדש את הגדרת ההספק במערכת. טבעות חכמות אינן צרכניות אנרגיה גדולות. הן משלבות חיישנים ביומטריים, תקשורת Bluetooth Low Energy ועיבוד מקומי מצומצם. במצב כזה, הספק של מאות מיליוואטים יכול להספיק, כל עוד הוא מועבר בצורה יציבה וללא עומס תרמי חריג.

בכיוון זה פועלות יצרניות שבבים כמו ROHM, שפיתחה ערכת טעינה מבוססת NFC בהספק של כ־250mW, עם אינטגרציה של רכיבי הספק ובקרה בתוך השבב. דגמים כמו ML7670 ו־ML7671 משלבים רכיבי מיתוג וקושחה לניהול הטעינה, ומפחיתים את הצורך ברכיבים חיצוניים. עבור מתכנני מערכות, המשמעות היא ארכיטקטורה פשוטה יותר ושטח לוח קטן יותר.

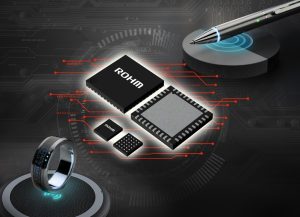

כיתוב תמונה: ערכת השבבים ML7670/ML7671 של  ROHM לטעינה אלחוטית מבוססת NFC, המשלבת רכיבי הספק ובקרה בתוך השבב ומתאימה למכשירים זעירים כגון טבעות חכמות. קרדיט ROHM

במוצרים בגודל כזה, זו לא רק נוחות תכנונית אלא מגבלה ממשית. כל רכיב נוסף משפיע על פריסת המעגל, על פיזור החום ועל האמינות לאורך זמן.

חוויית המשתמש: פחות וואטים, יותר התאמה

המעבר לטעינה מבוססת NFC משנה גם את חוויית השימוש. בעוד שסמארטפון נטען בהספקים של עשרות וואטים, כאן מדובר בכ־250mW  בלבד. הפער משמעותי, אך הוא תואם את גודל הסוללה. בטבעות חכמות מדובר בדרך כלל על קיבולת של 15–30mAh,  כך שזמן הטעינה נשאר בתחום סביר.

נוחות השימוש משתנה גם היא. טעינת Qi מאפשרת הנחה חופשית יחסית על משטח טעינה, בעוד טעינה מבוססת NFC דורשת קרבה מדויקת יותר בין הטבעת למקור האנרגיה. לא מדובר בדיוק מילימטרי, אך כן נדרש מגע או הצמדה מבוקרת.

גם נושא התאימות מקבל כאן משמעות. רוב הסמארטפונים תומכים בטעינה הפוכה מבוססת Qi, אך אינם תומכים בטעינה מבוססת NFC. בפועל, טבעות חכמות דורשות פתרון טעינה ייעודי, ולעיתים יוצרות אקוסיסטם נפרד.

איך היצרנים מתמודדים עם הבעיה

המצב הזה הוביל לגישות שונות לפתרון בקרב היצרניות הגדולות, ללא סטנדרט אחיד.

טבעת ה־ Galaxy Ring של  Samsung עושה שימוש במארז טעינה ייעודי עם מגעים פיזיים, כאשר המארז עצמו נטען בנפרד. גם Oura Ring משתמשת בתושבת טעינה ייעודית, המבוססת על השראה אך בתנאים מבוקרים.

הבחירה בפתרונות ייעודיים מאפשרת שליטה טובה יותר בתהליך הטעינה, אך באה על חשבון תאימות ונוחות שימוש.

גם סביב  Apple קיימות הערכות כי טבעת עתידית תכלול פתרון טעינה ייחודי. בשלב זה לא ברור האם החברה תבחר בגישה קניינית או תאמץ תקנים קיימים.

איור 1: ערכת השבבים ML7670/ML7671 של ROHM לטעינה אלחוטית מבוססת NFC , המשלבת רכיבי הספק ובקרה בתוך השבב ומתאימה למכשירים זעירים כגון טבעות חכמות. קרדיט: ROHM

האתגר הפחות מדובר: מתכת וזרמי מערבולת

אחד האתגרים המשמעותיים בתכנון טבעות חכמות הוא חומר המעטפת. רבות מהטבעות עשויות טיטניום או פלדת אל-חלד, חומרים שמגיבים לשדה מגנטי משתנה באמצעות יצירת זרמי מערבולת.

כאשר מתכת נחשפת לשדה מגנטי בתדר גבוה, נוצרים זרמים פנימיים שמובילים לחימום. זו אותה תופעה שעליה מבוססות מערכות אינדוקציה. בטבעת חכמה, המשמעות היא צורך לשלוט בקפידה בהתפשטות השדה ובאיבודי האנרגיה.

הפתרונות כוללים תכנון אנטנה מותאם, שימוש בשכבות מבודדות ולעיתים גם הפרדה מבנית בין האלקטרוניקה למעטפת. מדובר באיזון עדין בין ביצועים חשמליים, עמידות מכנית ונוחות למשתמש.

מעבר ל – NFC מה הלאה

למרות היתרונות, NFC אינו בהכרח התחנה האחרונה. מספר כיוונים נבחנים כיום כחלופות או כהשלמה:

• קליטת אנרגיה מגלי רדיו בסביבה
• טעינה באמצעות אולטרסאונד
• הפקת אנרגיה מתנועה או מחום גוף

טכנולוגיות אלו עדיין אינן בשלות ליישום רחב, אך הן מצביעות על מגמה של מעבר למקורות אנרגיה מבוזרים יותר.

סיכום

המעבר לטבעות חכמות מדגיש מגבלה בסיסית של טעינה אלחוטית קלאסית. כאשר הממדים מצטמצמים, לא ניתן להסתמך על אותם פתרונות ששירתו מכשירים גדולים יותר.

במקום זאת מתפתחת גישה שמבוססת על התאמה ליישום: הספק נמוך יותר, טווח קצר יותר ואינטגרציה גבוהה יותר. NFC אינו מחליף את Qi, אלא משלים אותו במקומות שבהם הגיאומטריה מכתיבה פתרון אחר.

בסופו של דבר, האתגר אינו רק להעביר אנרגיה – אלא לעשות זאת במסגרת מגבלות פיזיקליות, תרמיות ושימושיות ברורות.
