חוקרים הטמיעו רשת חיישני טמפרטורה ועיבור בתוך קורת אלומיניום במהלך הייצור ועקבו אחר פעילותה עד לכשל. המחקר מסמן תפקיד חדש לייצור אדיטיבי: בניית רכיבים שנושאים עומס וגם מודדים את מצבם מבפנים
ב רוב המערכות ההנדסיות, הגבול בין המבנה לבין מערכת המדידה ברור למדי. הקורה, התושבת או המעטפת נושאות את העומס. חיישנים שמודבקים על פני השטח מודדים טמפרטורה, עיבור או רעידות. כבלים מוליכים את האות אל מערכת רכישת הנתונים, ותוכנה מנסה להסיק ממנו אם החלק פועל כמתוכנן או מתחיל להיכשל. החלוקה הזאת נוחה לתכנון ולתחזוקה, אך היא יוצרת מגבלות. חיישן חיצוני חשוף לפגיעה מכנית, ללחות, לחום ולסביבה כימית. מיקומו נקבע לפי האזור שאליו ניתן להגיע, ולא בהכרח לפי הנקודה שבה נוצר המידע החשוב ביותר. גם כאשר החיישן שורד, הוא מודד את מצב פני השטח, וממנו מנסים להסיק מה מתרחש בתוך החומר. מחקר חדש של חוקרים מ- Rensselaer
P olytechnic Institute מציע לצמצם את ההפרדה הזאת. הצוות ייצר קורות כשהמתכת מתחילה להרגיש אלומיניום שבהן הוטמעה במהלך הבנייה
רשת רב-שכבתית של חיישני טמפרטורה ומדי עיבור. החיישנים הוטמעו בשתי שכבות פנימיות בתוך הקורה, הוגנו מפני תנאי הייצור והמשיכו לספק אותות במהלך חימום, כיפוף והעמסה מחזורית עד לכשל. העבודה, שפורסמה ביולי 2026 בכתב העת , Progress in Additive Manufacturing
מומנה במסגרת תוכנית S ENSE של הסוכנות האמריקאית DARPA . חשיבותה אינה נובעת רק ממספר החיישנים שהוטמעו או מרמת הדיוק שהושגה. היא ממחישה מצב שבו מיקום החישה, הגנת החיישנים, מסלול העומס והמעטפת המתכתית מתוכננים יחד. בשלב הזה, ייצור אדיטיבי אינו משמש רק ליצירת החלק, אלא משתתף בהגדרת תפקוד המערכת.
הבעיה אינה להכניס חיישן לחלל
הרעיון של שילוב חיישנים בתוך מבנים אינו חדש. כבר יותר משני עשורים נעשים ניסיונות להטמיע סיבים אופטיים, צמדים תרמיים, חיישנים פיאזואלקטריים ומדי עיבור בתוך פולימרים ומתכות. התפתחותן של טכנולוגיות לייצור מתכת בשכבות פתחה אפשרויות חדשות, משום שניתן לעצור את הבנייה, למקם רכיב בתוך החלק ולהמשיך לייצר סביבו. אלא שהפסקה והמשך של התהליך אינן פעולה פשוטה. בתהליכים כמו התכה במצע

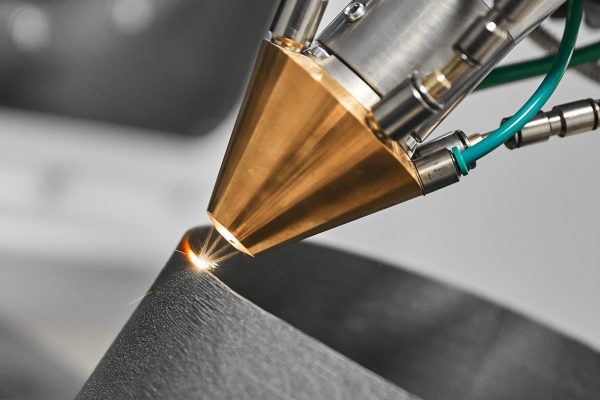

אבקה, השקעת חומר באנרגיה מכוונת או ייצור באמצעות קשת וחוט מתכת, החומר נבנה בתנאים שעלולים להרוס את החיישן שאותו רוצים להטמיע. הוא נחשף לחום, למאמצים תרמיים, לחלקיקים מותכים ולשינויים מטלורגיים. החיווט והמעטפת שלו עשויים להגיב עם המתכת, ושכבות ההגנה עלולות ליצור אזורים חלשים או להפריע להמשך ההשקעה. גם אם החיישן נשאר פעיל, עצם נוכחותו משנה את החלק. חלל שנחרט עבורו יוצר אי-רציפות גיאומטרית וריכוז מאמצים. חומר קרמי שמגן עליו אינו מתפשט באותו קצב כמו האלומיניום שסביבו. שכבת פולימר, דבק או מצע גמיש עשויה להשפיע על העברת העיבור מהמבנה אל אלמנט החישה. האתגר הוא אפוא לבנות סביב החיישן מעטפת שתגן עליו בזמן הייצור, תאפשר לו למדוד את המתרחש בתוך המבנה ולא תחליש את החלק מעבר למותר.
לא מדפסת אחת, אלא מסלול ייצור משולב
כדי להתמודד עם האתגר, החוקרים לא ניסו לבצע הכול בטכנולוגיית הדפסה אחת. הם פיתחו מסלול ייצור משולב, המכונה במחקר Convergent Manufacturing, ומחבר בין ייצור באמצעות קשת וחוט מתכת (WAAM), עיבוד שבבי, מיגון קרמי והתזה קרה (Cold Spray).
החלק הבסיסי נבנה מסגסוגת אלומיניום Al-5356 באמצעות WAAM. בתהליך זה קשת חשמלית ממיסה חוט מתכת המוזן אל אזור הבנייה. בהשוואה לתהליכים המבוססים על אבקת מתכת, WAAM מתאים בדרך כלל לחלקים גדולים יותר ומאפשר קצב השקעה גבוה, אך פני השטח המתקבלים אינם מדויקים או חלקים מספיק לצורך הצמדה ישירה של חיישנים קטנים.
לאחר בניית שכבות המתכת הראשונות הועבר החלק למכונת CNC, שיישרה את פני השטח. החוקרים לא כרסמו כיסים עמוקים עבור החיישנים, כפי שנעשה בחלק מהעבודות הקודמות, משום שכיסים כאלה עלולים ליצור ריכוזי מאמצים ולהחליש את הקורה.
על האזור המיושר הותקנו חיישנים מסחריים: מדי עיבור וחיישני טמפרטורה התנגדותיים (RTD). כל חיישן נארז תחילה על גבי מעגל מודפס גמיש (FPCB), שסיפק תמיכה מכנית, הגנה על החיבורים ונתיב מסודר להוצאת האות. החיבורים החשמליים בוצעו בריתוך נקודתי, והחיישנים הודבקו לאלומיניום בדבק עמיד בטמפרטורה.
לאחר מכן כוסתה כל קבוצת חיישנים בשכבת מגן קרמית מבוססת Zirconia בעובי של כמילימטר. תפקידה היה לבודד את החיישנים מהעומס התרמי כאשר הקשת החשמלית תחזור לפעול מעליהם. ההגנה הייתה חשובה במיוחד למדי העיבור, שטווח הפעולה המוצהר שלהם מגיע עד 200 מעלות צלזיוס.
אלא שהקרמיקה המבודדת יצרה בעיה חדשה. תהליך WAAM דורש משטח מוליך ורציף כדי לחדש עליו את פעולת הקשת. לכן ציפו החוקרים את הקרמיקה בשכבה מוליכה באמצעות התזה קרה. תערובת של אלומיניום, תחמוצת אלומיניום ואבץ רוססה על פני המיגון ויצרה שכבה מתכתית בעובי ממוצע של 198 מיקרון, עם סטייה של 55 מיקרון. השכבה סיפקה מסלול מוליך שאפשר להמשיך בהשקעת האלומיניום מעל אזורי החיישנים.
בסיום בוצע עיבוד שבבי נוסף כדי להביא את הקורות לגיאומטריה הנדרשת. פתחים ייעודיים בצדן אפשרו להוציא את מוליכי המעגלים הגמישים אל מערכת רכישת הנתונים.
החלק לא יצא ממדפסת אחת כשהוא מוכן. הוא עבר בין כמה תחנות ותהליכים, וחלק מהפעולות, ובהן יישום שכבת הקרמיקה, בוצעו ידנית. בשלב הנוכחי, ההישג הוא היכולת ליצור את האינטגרציה, ולא פישוט של שרשרת הייצור.
ארבעה עשר חיישנים בשתי שכבות
קורת הניסוי הייתה באורך 180 מ"מ, ברוחב 20 מ"מ ובעובי 13 מ"מ. בתצורה המלאה הוטמעו בה 14 חיישנים בשתי שכבות פנימיות. בכל שכבה מוקמו ארבעה חיישני RTD ושלושה מדי עיבור.
החיישנים לא שובצו במיקומים מקריים. מדי העיבור הותקנו במרחקים שונים מהציר הנייטרלי של הקורה, שבו העיבור בכיפוף שואף לאפס. כך ניתן היה למדוד את שינוי העיבור לאורך עובי החלק ולשחזר את שדה העיבור הפנימי. חיישני הטמפרטורה מוקמו באזורים מקבילים, כדי לעקוב אחר התפתחות מפל הטמפרטורה דרך המבנה.
גם לתהליך הייצור הייתה השפעה על פריסת הרשת. החוקרים שמרו על מרחק של לפחות 15 מ"מ בין מרכזי החיישנים, כדי לאפשר שליטה תרמית מספקת בין פסי הריתוך הסמוכים. צפיפות החישה הוגבלה אפוא על ידי תהליך השקעת המתכת, ממדי אריזת החיישנים, ניהול החום ונתיבי החיווט.
לצורך בדיקות שונות שונתה הפריסה. בבדיקת הכיפוף עד לשבר הוסרו שני חיישנים שהיו סמוכים מדי לנקודת הפעלת הכוח. בבדיקת העייפות הוקטנה הרשת לשישה חיישנים, כדי לצמצם ריכוזי מאמצים באזורים שבהם הקורה באה במגע עם המעמיס והתומכים.
למדוד מתוך החומר
בבדיקות התרמיות כוילו שמונת חיישני ה-RTD בטווח שבין 50 ל-120 מעלות צלזיוס. שגיאות המדידה נותרו מתחת ל-2.2% בבדיקות הכיול ושחזור שדה הטמפרטורה, לרבות בתנאי חימום משתנים.
כאשר גוף חימום הוצמד לאזור מסוים בקורה, החיישנים הקרובים אליו הגיבו ראשונים והציגו טמפרטורה גבוהה יותר. החיישנים המרוחקים הגיבו באיחור ובצורה מתונה יותר, בהתאם להולכת החום לאורך האלומיניום ולאובדן החום לסביבה. הרשת אפשרה לעקוב אחר התפתחות השדה התרמי בתוך הקורה ולא רק לקבל קריאה בנקודה אחת.
מדי העיבור נבדקו בכיפוף בשלוש נקודות והושוו לחיישני ייחוס שהותקנו על פני השטח. באמצעות מיקומם הידוע בתוך החלק ומודל הכיפוף של הקורה, החוקרים שחזרו את העיבור שהיה צפוי להימדד על פני השטח. הסטייה המרבית הייתה נמוכה מ-2.5% בטמפרטורת החדר ונמוכה מ-0.8% ב-120 מעלות צלזיוס.
בניסויים שבהם הופעלו חימום וכיפוף יחד, החיישנים שמרו על תגובה עקבית. חיישני הטמפרטורה לא הראו תלות מדידה בעומס המכני, ומדי העיבור חזרו כמעט לערכי הבסיס לאחר הסרת העומס. התוצאות אינן מוכיחות פעולה בכל טווח טמפרטורה ועומס אפשרי, אך הן מראות שהמערכת הרב-חומרית אפשרה לקבל מדידות שימושיות בתנאים שנבדקו.
החישה גובה מחיר מכני
כדי לברר אם הקורה נשארה רכיב מבני ולא הפכה בעיקר למארז חיישנים, השוו החוקרים את הקורות החכמות לקורות אלומיניום ללא חיישנים.
מודול הכפיפה הממוצע כמעט לא השתנה: 67.37 ג'יגה-פסקל בקורות החכמות, לעומת 67.73 ג'יגה-פסקל בקורות הבסיס. לעומת זאת, החוזק המרבי בכפיפה ירד בכ-10.8%. הקורות החכמות הגיעו בממוצע למאמץ מרבי של 325.5 מגה-פסקל, לעומת 364.8 מגה-פסקל בקורות ללא חיישנים.
בבדיקת העייפות הועמסו הקורות בתדר של 5 הרץ, בטווח מאמצים שבין 20 ל-200 מגה-פסקל. קורות הבסיס שרדו בממוצע כ-312 אלף מחזורים, ואילו הקורות בעלות החיישנים שרדו כ-250 אלף מחזורים. מדובר בירידה של כ-20% בחיי העייפות.
החוקרים מייחסים את הפגיעה לריכוזי מאמצים סביב החיישנים והממשקים, וכן להיסטוריה התרמית המקומית שנוצרה כאשר חודש תהליך ה-WAAM מעל אזורי ההטמעה. בבדיקות מיקרוסקופיות נראו חללים מקומיים קטנים באזורי המפגש בין הקרמיקה, שכבת ההתזה הקרה והאלומיניום. הם נוצרו בעיקר ליד פינות חדות, שבהן זווית ההתזה לא אפשרה כיסוי אחיד.
למרות זאת, מנגנון הכשל העיקרי לא השתנה. גם הקורות הרגילות וגם הקורות החכמות נשברו באזור מרכז הקורה, שבו מאמץ הכיפוף היה הגבוה ביותר. נצפו הפרדות מקומיות בין שכבות, אך הן לא התפתחו לכשל פתאומי של כל הממשק.
במהלך בדיקות העייפות נשארו כל ערוצי החישה רציפים ופעילים. אותות מדי העיבור הציגו שינוי הדרגתי בקו הבסיס לאורך ההעמסה, וברגע השבר הופיע שינוי ברור הן באותות העיבור והן באותות הטמפרטורה. המחקר לא הדגים מערכת שמזהה סדק, מעריכה את חומרתו או חוזה את מועד הכשל. הוא הראה כי אותות החיישנים שיקפו את השינוי המכני לאורך ההעמסה והציגו שינוי ברור ברגע הכשל.
מחיישן חיצוני למדידה מתוך המבנה
DARPA הקימה את תוכנית SENSE על רקע המגבלות של מערכות SHM לניטור בריאות מבנית. חיישנים שמותקנים על פני שטח של כלי טיס, ספינה או טורבינה חשופים לפגיעה, דורשים התקנה וחיווט ולעיתים אינם יכולים להגיע לאזור שבו מתחיל הכשל. חיישן המוטמע בתוך החומר יכול להיות מוגן טוב יותר וממוקם קרוב לאזורי סיכון, לריתוכים או לנקודות שבהן צפויים להצטבר מאמצים.
במערכת תעופתית, רשת כזאת עשויה בעתיד למדוד את העומסים שהופעלו בפועל על רכיב מסוים, במקום להסתמך רק על מודל ועל מספר שעות הפעולה של הפלטפורמה. ברובוט תעשייתי היא עשויה לעקוב אחר עומסים בתוך זרוע או מפרק. בתבנית מתכת להזרקה היא יכולה למדוד טמפרטורה באזור פנימי שאינו נגיש לחיישן חיצוני.
הדרך מכאן לתחזוקה חזויה עוד ארוכה. העבודה לא הציגה מערכת שמפרשת את הנתונים ומקבלת החלטת תחזוקה. לשם כך יידרשו מודלים פיזיקליים, נתוני אימון, ספי התרעה ואימות בתנאי שימוש אמיתיים.
גם סוגיית החיבור נותרה פתוחה. בקורות הניסוי יצאו מוליכים דרך פתחים בצדי החלק אל ציוד מדידה חיצוני. בחלק נע, אטום או חשוף לסביבה קשה יידרשו נתיבי חיווט אמינים, מחברים, הזנה ועיבוד אות. החוקרים מציעים להרחיב את העבודה לחיישנים פסיביים או אלחוטיים, וכן לחיישנים פיאזואלקטריים, מדי תאוצה וסיבים אופטיים, אך יכולות אלה טרם הודגמו.
מה נדרש כדי לעבור לייצור
המחקר מספק הוכחת היתכנות, אך עדיין אינו מציג תהליך סדרתי. לא הוצגו נתונים על עשרות או מאות חלקים שיוצרו באותם תנאים, על הדירות בין מחזורי ייצור או על סטייה בין מכונות. נדרשת גם בדיקה ארוכת טווח של הממשקים בין האלומיניום, הקרמיקה, הדבק והמעגל הגמיש בתנאי רעידות, לחות ושינויי טמפרטורה.
החלפת חיישן פנימי אינה פעולה פשוטה, ולכן מערכת עתידית תצטרך לכלול יתירות ויכולת לבודד ערוץ שנכשל. בתעופה ובמערכות ביטחוניות יהיה צורך להוכיח לא רק את אמינות החישה, אלא גם את התנהגות המבנה הרב-חומרי לאורך חייו ואת השפעת ההטמעה על חוזק, עייפות ויכולת בדיקה.
אוטומציה של מסלול הייצור היא תנאי נוסף. החוקרים מציעים לשלב בעתיד את ה-WAAM, העיבוד השבבי, יישום הקרמיקה וההתזה הקרה בתא רובוטי אחד. שילוב כזה עשוי לשפר את הדיוק בין השלבים, את אחידות המיגון ואת הכיסוי בפינות ובמשטחים מורכבים.
החוקרים דיווחו גם על בקשת פטנט הקשורה לחומרים ולתהליך. לכן מוקדם להסיק מהעבודה מסקנות על יכולת הרחבה או כדאיות מסחרית.
לתכנן את המבנה ואת החישה יחד
המשמעות הרחבה של העבודה אינה שהתקבלה מערכת מוכנה לתחזוקה חזויה, אלא שמיקום החיישנים, הגנתם ומסלול העומס יכולים להפוך לחלק מאותו תהליך תכנון. בעתיד, רכיב מתכתי עשוי להיות מוגדר לא רק לפי צורתו והעומסים שהוא מסוגל לשאת, אלא גם לפי המידע שהוא מסוגל לאסוף על מצבו.
הדרך לשם עדיין עוברת באוטומציה של תהליך הייצור, בשיפור חיי העייפות, בפיתוח פתרונות חיווט ובהוכחת אמינות לאורך זמן. אבל הקורה שנבנתה ב-RPI כבר ממחישה את הכיוון: ייצור אדיטיבי יכול לקבוע לא רק כיצד החלק ייראה, אלא גם כיצד הוא ידע מה עובר עליו.
מקורות מרכזיים
Jinhan Ren et al., A Convergent Manufacturing Pathway for Smart Metallic Structures with Embedded Sensing, Progress in Additive Manufacturing, July 2026. https://link.springer.com/article/10.1007/s40964-026-01813-6
Sazedur Rahman et al., Additively Manufactured Smart Metallic Structures with Embedded Sensing: A Review, Progress in Additive Manufacturing, January 2026. https://link.springer.com/article/10.1007/s40964-025-01481-y
DARPA SENSE: Structural Evaluation through Non-contact Sensor Embedding. https://www.darpa.mil/research/programs/structural-evaluation
