חיבוריות מקצה לקצה GameChangers for device connectivity

 פתרונות חיבור מתקדמים משנים את חוקי המשחק כשזה נוגע לתכנון של מערכות אוטומציה, תקשורת ו‑IIoT. חיבוריות כגורם תכנוני ולא רכיב משני.

בעשורים האחרונים חלה תפנית בתפיסת רכיבי החיבור במערכות תעשייתיות. מחברים, מהדקי חיבור וממשקים אינם עוד רכיבים שנתפסים ככאלו בהם משתמשים כדרך אגב, אלא אלמנטים פונקציונליים המשפיעים ישירות על אמינות המערכת, שלמות האות, גמישות תכנונית, זמן פיתוח (Time‑to‑Market)  ועלות כוללת לאורך חיי המוצר.

קו המוצרים שמציגה ענקית הטכנולוגיה הגרמנית חברת פניקס קונטקט, תאגיד בין לאומי הפועל בעולמות האלקטרוניקה התעשייתית, חשמל ובקרה, מציג סל פתרונות חיבור החל מהחיבור למעגל המודפס ועד לחיבור לציוד קצה שתוכנן מראש עבור דרישות הנדסיות מתקדמות: צפיפות גבוהה, מהירויות נתונים גדלות, תנאי סביבה תעשייתיים, ואוטומציה מלאה של תהליכי ייצור.

המומחיות שלנו בטכנולוגיות חיבור חכמות

מחיבור בטוח של מוליכים בשטח, דרך הרכבת PCB אוטומטית בתהליך THR ועד להעברת נתונים אמינה בסיבים אופטיים או נחושת אנו מציעים מגוון רחב וייחודי של טכנולוגיות, המבוססות על שנים של ניסיון והנדסה מתקדמת. הפתרונות שלנו כוללים טכנולוגיות חיבור, מגעים, מארזים, חיבור ללוחות ומערכות תקשורת, וממשיכים להתפתח כל הזמן.

כל האופציות על המעגל

בקצבי נתונים של עשרות ,Gbps חיבורי Board‑to‑Board אינם עוד רכיב מכני בלבד, אלא חלק אינטגרלי מערוץ התמסורת. שמירה על שלמות ורציפות האות הפכה לאחד האתגרים המרכזיים בתכנון מערכות תעשייתיות, רפואיות ותקשורתיות.

מדוע זה קריטי ?

במערכות מהירות, זמני העלייה של האות קצרים מאוד, ולכן כל אי‑רציפות במסלול האות עלולה לגרום:

• חוסר התאמה לאימפדנס
• Insertion Loss  מוגבר
•  Crosstalk בין זוגות דיפרנציאליים ועוד

השפעות אלו מגבילות את קצב הנתונים ומשפיעות על אמינות המערכת.

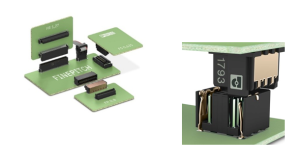

ScaleX היא טכנולוגיית חיבור מגע ייחודית של Phoenix Contact  המיושמת במחברי Board‑to‑Board מסדרת FINEPITCH FP 0.8.
הטכנולוגיה פותחה במיוחד כדי לענות על דרישות משולבות של:

• Signal Integrity  בקצבים גבוהים
• אמינות מכנית בסביבה תעשייתית
• גמישות תכנונית ומכנית

ScaleX  מבוססת על מגעים כפולים הרמפרודיטיים (Hermaphroditic Double Contacts) – כלומר, כל מחבר זהה בצידו הזכרי והנקבי מבחינת מבנה המגעים, המספקים שני אזורי מגע פעילים לכל פין. מבנה זה יוצר מסלול אות סימטרי ויציב, מפחית אי‑רציפויות (Discontinuities) ומשפר את ההתאמה לאימפדנס, גם בתדרים גבוהים במיוחד.

בניגוד למגעים מסוג, Single‑Beam מבנה ה‑  Double Contact של ScaleX מספקRedundancy  חשמלי, חלוקת זרם יעילה יותר ויציבות ארוכת‑טווח גם לאחר מחזורי חיבור/ניתוק, ויברציות או סטיות יישור בין לוחות.

יתרון משמעותי נוסף של ScaleX הוא Tolerance Compensation  גבוה, המאפשרת פיצוי על סטייה מכנית גבוהה, ללא פגיעה בביצועים החשמליים

תכונה זו קריטית ביישומים תעשייתיים שבהם הדיוק המכני אינו תמיד מושלם.

הודות לשילוב בין מבנה מגע מתקדם, גיאומטריה מבוקרת ו‑Pitch  צפוף של 0.8 מ"מ, מחברי FP 0.8 עם ScaleX  מאפשרים Insertion Loss  נמוך, תמיכה ב‑Differential Pairs  של Ω 100 והעברת נתונים בקצבים של עד Gbps 52 בתצורה אופטימלית.

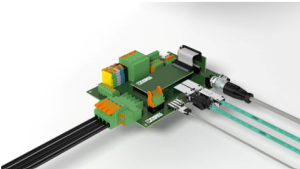

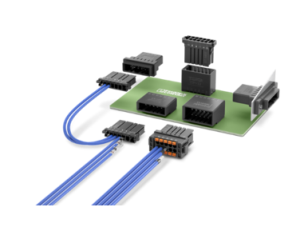

חיבור כבילה למעגל

מחברי Wire-to-Board עבור הרכבות כבלים מפשטים ומאיצים את תהליכי החיווט הן בשטח והן במפעל.

הסדרה כוללת מחברים (connectors) והדרים (headers) עם כיוון חיבור אופקי או אנכי וכן מחברי מעבר לפאנל  (panel feed-throughs).

מגעי ה‑Crimp  זמינים עבור מוליכים בטווח AWG 28 עד  AWG 14.

עם צעדי חיבור (pitch) של 2.5 מ״מ, 3.81 מ״מ ו‑5.08 מ״מ, מחברי D21, D31 ו‑D32  מתאימים למגוון רחב של יישומי אותות והזנות מתח נמוך.

מערכת CONNEXIS  מיועדת להרכבות כבלים מדויקות, עם דגש על מניעת טעויות וחזרתיות בייצור.

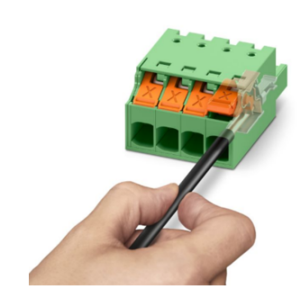

Push‑X  חוויית החיבור החדשה בעולם החיווט

עולם חיבורי המוליכים עובר מהפכה עם טכנולוגיית חיבור חדשה ופורצת דרך מבית Phoenix Contact המגדירה מחדש חיבור מוליכים ללא כלים, ללא מאמץ, ובאמינות מקסימלית.

הקונספט: חיבור ישיר, בלי כוח ובלי כלי עבודה

גם מוליכים גמישים דקיקים במיוחד מפעילים את מנגנון החיבור ללא צורך בהפעלת כוח משמעותי.

עקרון הפעולה:

• הכנסת מוליך ישירות לתא חיבור פתוח במצב אספקה

• הפעלת מנגנון באמצעות נגיעה קלה באזור השחרור
• נעילה מיידית של המוליך וחיבור חשמלי יציב
• משוב אקוסטי (Click) לאימות חיבור תקין
• שחרור באמצעות לחצן ודריכת הקפיץ מחדש לחיבור הבא

יתרונות הנדסיים מרכזיים

• הפחתת זמני חיווט עד50%  בתהליכי הרכבה ו‑Series Production
• חיבור עקבי ואמין, עמיד לרטט וזעזועים
• צמצום טעויות חיבור כתוצאה מתפעול פשוט ואינטואיטיבי
• שיפור Repeatability בתהליכי ייצור

מחברי  XPC 1,5 / XPC 2,5 מיועדים ליישומים תעשייתיים ותומכים בזרמים של עד ‎16A , מתחים עד ‎320V, פסיעות ‎3.5 / ‎5.08 מ"מ, ותאימות מלאה למשפחת COMBICON.

Push‑X  היא פלטפורמת חיבור מהדור החדש – מתוכננת למהנדסים שמחפשים שילוב של חדשנות מכנית, ביצועים חשמליים ויעילות מערכתית.

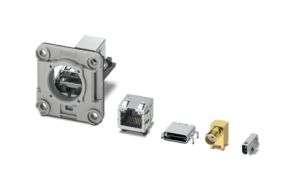

מחברי דאטה  (Data connectors)

העולם הופך למקושר יותר ויותר ובהתאם לכך, גדל מספר הממשקים (interfaces) במכשירים.
Phoenix Contact  מציעה פורטפוליו מקיף של מחברי נתונים, החל ממחברי RJ45, מחברי HDMI, מחברי USB וD-SUB  ועד לחיבורים קואקסיאליים וסיבים אופטיים (Fiber Optics).

מקום של כבוד שמור גם לטכנולוגיית ה SPE (Single Pair Ethernet) המתפתחת בקצב גבוה ומביאה איתה אפשרויות שמשנות גם בעולם החיבוריות של התקשורת את כללי המשחק.

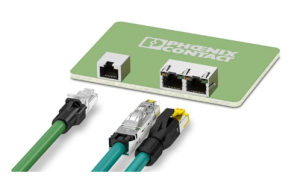

מחברRJ45  תעשייתי למהירויות גבוהות ולסביבה קשה

מחברי RJ45 Industrial Connection System  מיועדים להעברת נתונים עד ‎10 Gbps‎ בתנאים שאינם מאפשרים שימוש ברכיבי IT סטנדרטיים.

שיקולי תכנון

• זמינות ב‑SMT / THR / THT  מאפשרת בחירה מדויקת בהתאם לקו הייצור
• התאמה ל‑Reflow  תעשייתי לאוטומציה מלאה
• שימוש במערכת מתואמת של מחברים וכבלי Patch מפחית סיכוני תאימות

USB תעשייתי – ממשק נתונים אמין בתוך ציוד

מחברי  USB Type‑A וType‑C  מיועדים לשילוב קבוע בתוך מכשור תעשייתי.

נתונים הנדסיים

• קצבי העברה של עד ‎10 Gbps‎
• תצורות יציאה שונות (90°, 180°)
• זמינות להלחמת SMT, THR ו‑Wave
• מותאמים לאריזה אוטומטית (Tape‑on‑Reel)

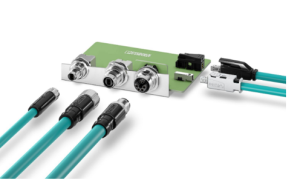

Single Pair Ethernet  תקשורת מהירה על זוג חוטים אחד

פתרונות SPE  מספקים תשתית Ethernet יעילה ודקה במיוחד, בהתאם לתקני IEC 63171

נתונים הנדסיים

• מרחקי עבודה של עד ‎1,000‎ מטר
• קצבים עד  ‎1 Gbps‎
• העברת מתח והספק על אותו זוג חוטים  (PoDL)
• ממשקי IP20, M8, M12 ו‑Hybrid

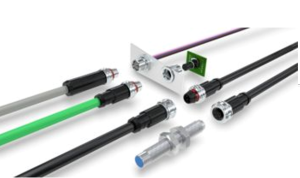

חיבוריות לשטח

בעוד שבתוך ההתקן נעשה שימוש בטכנולוגיות חיבור קומפקטיות ברמת ה‑PCB המעבר אל סביבת השטח מציב דרישות מחמירות יותר של עמידות מכנית, אטימות וקלות חיבור. מחברים עגולים ובראשם מחבריM12 , מהווים פתרון מוכח לגישור בין שני העולמות הללו הודות למבנה המוקשח שלהם, תקינה תעשייתית רחבה ויכולת לספק חיבור יציב בסביבות עבודה מאתגרות.

מחברי M12 הפכו לסטנדרט דה-פקטו בתעשייה לחיבורי שטח במערכות אוטומציה, בקרה ותקשורת תעשייתית. בזכות מבנה עגול קומפקטי עם מנגנון נעילה אמין הם מאפשרים חיבור מהיר, אטום ועמיד בפני רעידות, לחות ותנאי סביבה קשים. מחברי M12 תומכים במגוון רחב של יישומים, החל מהעברת אותות וחיישנים, דרך הספקת מתח ועד תקשורת נתונים מהירה בפרוטוקולים תעשייתיים מתקדמים. השילוב בין תקינה בינלאומית רחבה, מגוון קידודים (coding) והתאמה לאפליקציות שונות הופך אותם לבחירה מועדפת במערכות  רבות בהן נדרשת קישוריות אמינה, מודולרית וניתנת להרחבה.

פניקס קונטקט מציגה קו עשיר של מחברים עגולים כאשר סדרת הדגל שלה מדגישה את היכולת לבצע חיבור מהיר ללא כלים, תודות לשיטת ה fast locking

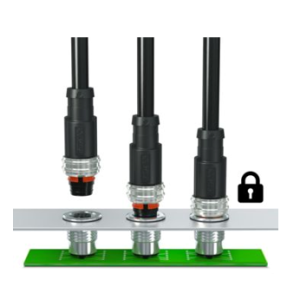

חיבור קל, נעילה מהירה: מחברי M12 עם מנגנון נעילה מהיר מסוג Push-Pull מבטיחים חיבור בטוח וללא צורך בכלים, גם במרחבים צפופים ובסביבות עם צפיפות כבילה גבוהה.

גרסאות עם נעילה פנימית מאפשרות גם תכנון מארזים קומפקטיים יותר, כיוון שמנגנון הנעילה משולב בתוך גוף המחבר ואינו דורש מרחב נוסף באזור החזית או הפאנל. בכך מתאפשרת צפיפות התקנה גבוהה יותר, הקטנת ממדי המוצר וניצול יעיל של שטח הלוח או המארז – יתרון משמעותי במיוחד במערכות מודולריות וביישומים עתירי ממשקים.

מאפיינים

• תאימות Plug‑in בין‑יצרנית לפי סטנדרט אחיד
• שקע M12 יחיד התומך גם ב‑ Screw וגם ב‑Push‑Pull
• גרסאות עם נעילה פנימית לתכנון מארזים קומפקטיים
• מגוון מחברים עם נעילה פנימית וחיצונית

סיכום

בעולם בו הכל מהיר יותר וקטן יותר חיבוריות היא אתגר תכנוני וצורך אמיתי.

פניקס קונטקט משנה את חוקי המשחק עם פתרונות מקצה לקצה ואיכות ללא פשרות.

דברו איתנו עוד היום ונשמח לסייע לכם בהתאמה של הטכנולוגיה שלנו לצרכים שלכם.
